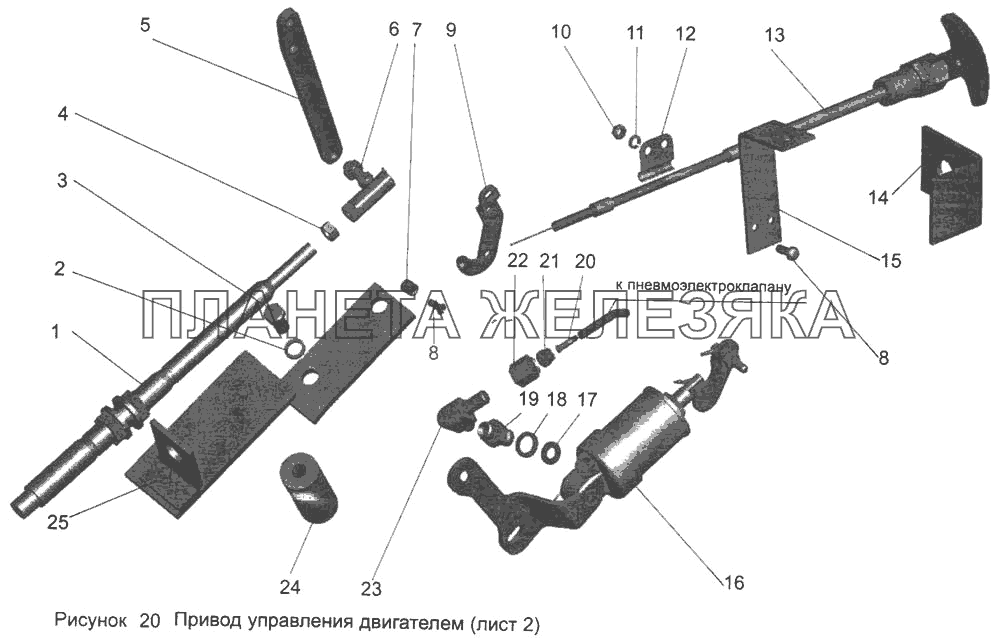

| ← Привод управления двигателем (лист 2) 104-1108002-31 | Установка педали привода управления двигателя 104-1108003-31 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | ТДУ |
ТДУ Подробнее |
|
|
| 2 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 3 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 4 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 5 | 104-1108621-60 |
Рычаг Подробнее |
|
|
| 6 | 101-1108138 |
Наконечник тяги Подробнее |
|
|
| 7 | 504В-1108262 |
Втулка упорная Подробнее |
|
|
| 8 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 9 | 5336-1115112 |
Рыяаг Подробнее |
|
|
| 10 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 11 | 252133 |
Шайба 5Т Подробнее |
|
|
| 12 | 509-3570179 |
Держатель оболочки Подробнее |
|
|
 |
13 | 5336-1115010 |
Тяга Подробнее |
|
| 14 | 101-1108201-30 |
Кронштейн Подробнее |
|
|
| 15 | 5336-1115114 |
Кронштейн Подробнее |
|
|
| 16 | 5336-3570004-10 |
Цилиндр останова двигателя Подробнее |
|
|
| 17 | Кольцо 010-014-25-2-3 |
Кольцо 010-014-25-2-3 Подробнее |
|
|
| 18 | Шайба колпачковая 12х17 |
Шайба колпачковая 12х17 Подробнее |
|
|
| 19 | 404400 |
Штуцер 6М10х1 Подробнее |
|
|
| 20 | 402409 |
Ниппель 6х1 Подробнее |
|
|
| 21 | 403800 |
Муфта зажимная 6 Подробнее |
|
|
| 22 | 405622 |
Гайка стяжная 6 Подробнее |
|
|
| 23 | 402818-01 |
Угольник Подробнее |
|
|
| 24 | 104-1108530-60 |
Втулка Подробнее |
|
|
| 25 | 104-1108139-60 |
Кронштейн Подробнее |
|
