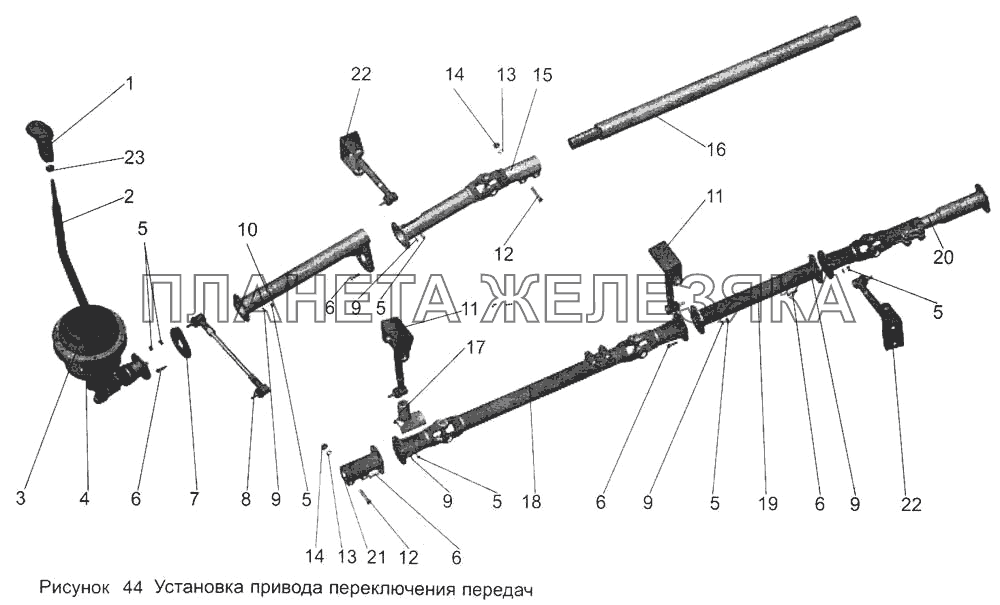

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-1703301 |
Рукоятка Подробнее |
|
|
| 2 | 103-1703410 |
Рычаг Подробнее |
|
|
| 3 | 101-1703425 |
Колпак Подробнее |
|
|
| 4 | 101-1703003 |
Накладка Подробнее |
|
|
| 5 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 6 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 7 | 101-1703602 |
Шайба Подробнее |
|
|
| 8 | 101-1703500 |
Тяга Подробнее |
|
|
| 9 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 10 | 101-1703010 |
Вал передний Подробнее |
|
|
| 11 | 101-1703036 |
Опора промежуточная Подробнее |
|
|
| 12 | 200317 |
Болт М10-6gх45 Подробнее |
|
|
| 13 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 14 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 15 | 101-1703050 |
Вал Подробнее |
|
|
| 16 | 103-1703020 |
Вал средний Подробнее |
|
|
| 17 | 104-1703645 |
Колпак защитный Подробнее |
|
|
| 18 | 103-1703016 |
Вал промежуточный Подробнее |
|
|
| 19 | 103-1703030 |
Вал задний Подробнее |
|
|
| 20 | 103-1703032-90 |
Хвостовик Подробнее |
|
|
| 21 | 101-1703023 |
Фланец-клемма Подробнее |
|
|
| 22 | 101-1703036 |
Опора промежуточная Подробнее |
|
|
| 23 | 101-1703646 |
Прижим Подробнее |
|
