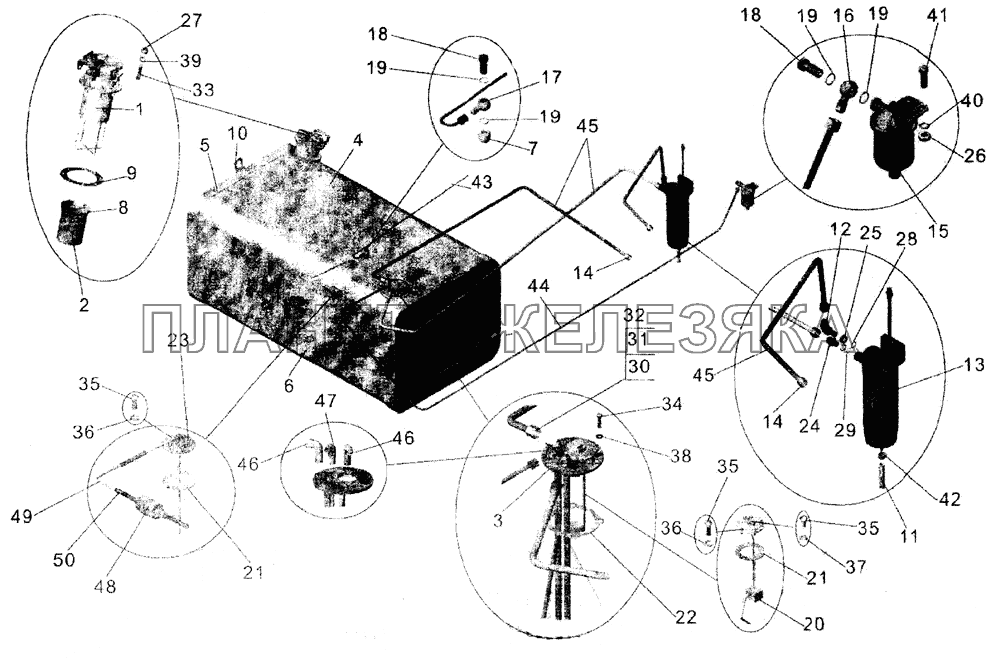

/32.gif "Бак топливный, установка топливопроводов МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103-1101083-03 |
Труба наливная с пробкой Подробнее |
|
|
| 2 | 64229-110108303 |
Фильтр сетчатый Подробнее |
|
|
| 3 | 152062-1106014 |
Топливозаборник Подробнее |
|
|
| 4 | 152-1101016-02 |
Половинка корпуса бака верхняя Подробнее |
|
|
| 5 | 152-1101033-02 |
Днище бака Подробнее |
|
|
| 6 | 152-1101045-02 |
Половинка корпуса бака нижняя Подробнее |
|
|
| 7 | 103-1101052-02 |
Бобышка топливного бака Подробнее |
|
|
| 8 | 64229-1101097 |
Кольцо Подробнее |
|
|
| 9 | 543-1101059-07 |
Пробка Подробнее |
|
|
| 10 | 543В-1101688 |
Пластина подвески Подробнее |
|
|
| 11 | 152-1104065-62 |
Шланг 10x17,5x80 Подробнее |
|
|
| 12 | 203065-1104513 |
Угольник ввертной 16М16х1,5 Подробнее |
|
|
| 13 | A 0004700469 |
Фильтр грубой очистки топлива Подробнее |
|
|
| 14 | A 0019908178 |
Переходник Подробнее |
|
|
| 15 | 140708 |
Фильтр топливный Подробнее |
|
|
| 16 | 101-1104514 |
Угольник поворотный Подробнее |
|
|
| 17 | 152-1104515 |
Угольник поворотный Подробнее |
|
|
| 18 | 64226-1104518 |
Переходник Подробнее |
|
|
| 19 | 64226-1104516 |
Прокладка Подробнее |
|
|
| 20 | ДУМП- 03 |
Датчик указателя уровня топлива Подробнее |
|
|
| 21 | 200-3806026 |
Прокладка Подробнее |
|
|
 |
22 | 500-1105013 |
Прокладка Подробнее |
|
| 23 | 152-1104535 |
Переходник Подробнее |
|
|
| 24 | 404413 |
Штуцер ввертной 16М16х1,5 Подробнее |
|
|
| 25 | 374639 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 26 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 27 | 374239 |
Гайка М8-6Н Подробнее |
|
|
| 28 | 375544 |
Шайба колпачковая 16х21 Подробнее |
|
|
| 29 | Кольцо |
Кольцо Подробнее |
|
|
| 30 | 405676 |
Гайка стяжная 16 Подробнее |
|
|
| 31 | 402413 |
Ниппель 16х2,5 Подробнее |
|
|
| 32 | 403805 |
Муфта зажимная 16 Подробнее |
|
|
| 33 | 373234 |
Шпилька М8х22 Подробнее |
|
|
| 34 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 35 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 36 | 375370 |
Шайба 5 Подробнее |
|
|
| 37 | 252133 |
Шайба 5Т Подробнее |
|
|
| 38 | 375451 |
Шайба 8 Подробнее |
|
|
| 39 | 252155 |
Шайба 8Л Подробнее |
|
|
| 40 | 252156 |
Гайка М10-6Н Подробнее |
|
|
| 41 | 201449 |
Болт М10-6gх30 2 Подробнее |
|
|
| 42 | Хомут |
Хомут DIN 3017 AS-25-40-W2-1 Подробнее |
|
|
| 43 | Трубопровод |
Трубопровод Подробнее |
|
|
| 44 | Трубопровод |
Трубопровод Подробнее |
|
|
| 45 | Трубопровод |
Трубопровод Подробнее |
|
|
| 46 | 402855 |
Угольник проходной М22х1,5-18 2 Подробнее |
|
|
| 47 | 402856 |
Угольник проходной М16х1,5-15 Подробнее |
|
|
| 48 | 85155A |
Топливный насос Подробнее |
|
|
| 49 | 87420А |
Топливопровод Подробнее |
|
|
| 50 | 484032 |
Патрубок 4,5х10х70 Подробнее |
|
