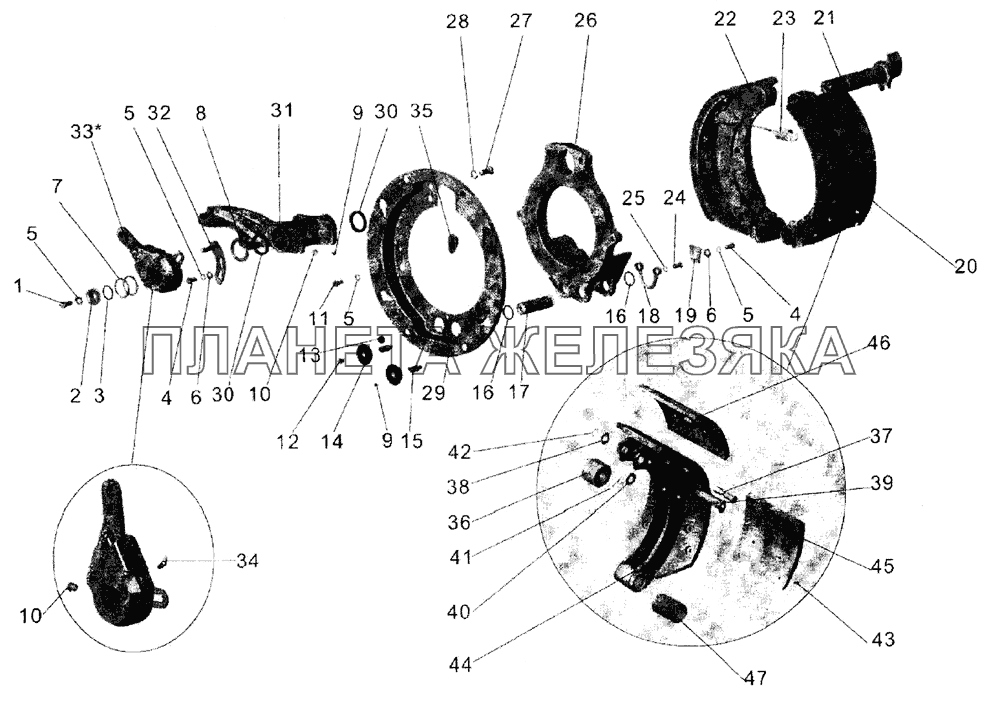

/153.gif "Тормозной механизм МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 2 | 101-3501136-10 |
Прижим Подробнее |
|
|
| 3 | Кольцо |
Кольцо Подробнее |
|
|
| 4 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 5 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 6 | 252006 |
Шайба 10 Подробнее |
|
|
| 7 | 64221-3501160 |
Прокладка регулировочная Подробнее |
|
|
| 8 | 103-3601162 |
Кольцо проставочное Подробнее |
|
|
| 9 | 264020 |
Масленка 1.3.Ц6Хр Подробнее |
|
|
| 10 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 11 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 12 | 401602 |
Сапун Подробнее |
|
|
| 13 | 500A-8507096 |
Заглушка Подробнее |
|
|
 |
14 | 103-3501203 |
Заглушка Подробнее |
|
 |
15 | 103-3501195 |
Удлинитель Подробнее |
|
| 16 | Кольцо |
Кольцо Подробнее |
|
|
 |
17 | 103-3501132 |
Ось Подробнее |
|
| 18 | 103 3501200 |
Маслопровод Подробнее |
|
|
| 19 | 64221-3501134 |
Стопор Подробнее |
|
|
| 20 | 5440-3901090 |
Колодка тормоза Подробнее |
|
|
| 21 | 103-3501110 |
Кулак разжимной Подробнее |
|
|
| 21 | 133-3501111 |
Кулак разжимной Подробнее |
|
|
 |
22 | 5440-3501091 |
Koлодка тормоза Подробнее |
|
 |
23 | 54326-3501034 |
Пружина Подробнее |
|
 |
24 | 310122-П29 |
Болт М10х1-6gх21 Подробнее |
|
| 25 | 312434 |
Шайба 10 Подробнее |
|
|
| 26 | 5440-3501012-10 |
Суппорт Подробнее |
|
|
| 27 | 201585 |
Болт М14-6gх30 Подробнее |
|
|
| 28 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 29 | 6430-3501150 |
Щит Подробнее |
|
|
| 30 | 101-3501020 |
Манжета 1.2-40х52-3 Подробнее |
|
|
| 31 | 103-3519068 |
Кронштейн Подробнее |
|
|
| 31 | 103-3519069 |
Кронштейн Подробнее |
|
|
| 32 | 101-3501180 |
Фиксатор Подробнее |
|
|
| 32 | 101-3501181 |
Фиксатор Подробнее |
|
|
 |
33 | 103-3501136-10 |
Рычаг регулировочный Подробнее |
|
| 34 | 264030 |
Масленка 2.3.45Ц6Хр Подробнее |
|
|
| 35 | 5336-3501192 |
Заглушка Подробнее |
|
|
 |
36 | 6430-3501107 |
Ролик Подробнее |
|
| 37 | 101-3501039 |
Палец пружины Подробнее |
|
|
| 38 | 101-3501113 |
Прокладка Подробнее |
|
|
| 39 | 101-3501164 |
Ось ролика Подробнее |
|
|
| 40 | 252016 |
Шайба 14 Подробнее |
|
|
| 41 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 42 | 400337 |
Кольцо B16 Подробнее |
|
|
| 43 | 376703 |
Заклепка 8х15 Подробнее |
|
|
| 44 | 5440-3501094 |
Колодка тормоза Подробнее |
|
|
 |
45 | 5440-3501105 |
Накладка тормозная Подробнее |
|
| 45 | 54403501105-10 |
Накладка тормозная Подробнее |
|
|
| 45 | BERAL 1560 № 19496 |
Накладка тормозная Подробнее |
|
|
| 45 | Lumag L0102 №19488 |
Накладка тормозная Подробнее |
|
|
| 46 | 5440-3501106 |
Накладка тормозная Подробнее |
|
|
| 46 | 5440-3501106-01 |
Накладка тормозная Подробнее |
|
|
| 47 | 101-3501016 |
Втулка Подробнее |
|
