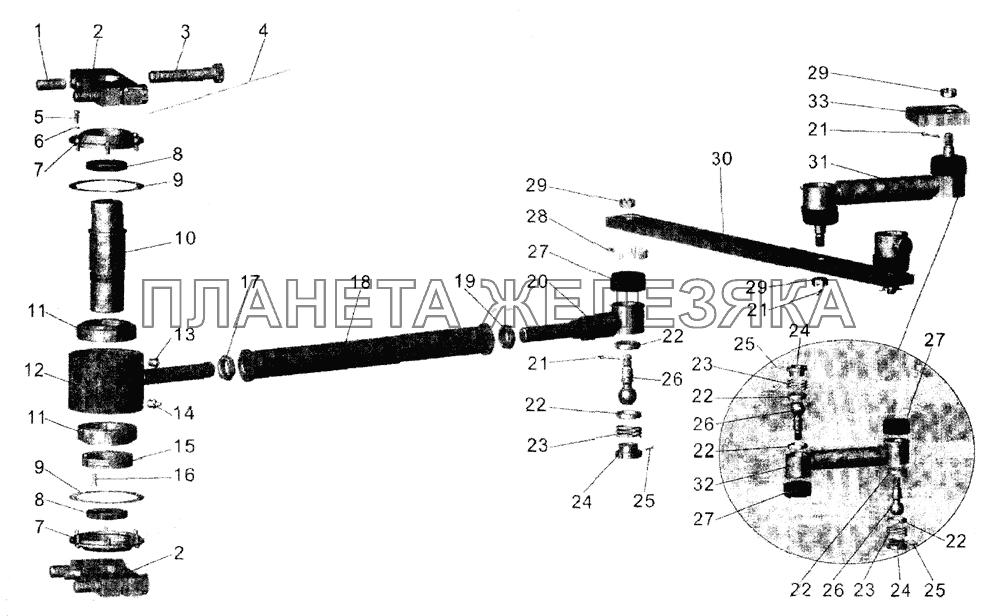

/115.gif "Установка механизма поворота рамки (с ноября 2001 года по декабрь 2003 года) МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 377676 |
Штифт 16x38 Подробнее |
|
|
| 2 | 101-3414020 |
Скоба Подробнее |
|
|
| 3 | 206973 |
Болт 3М16х1,5-6gх75 Подробнее |
|
|
| 4 | 258286 |
Шплинт 1,6x300 Подробнее |
|
|
| 5 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 6 | 252134 |
Шайба 6Т Подробнее |
|
|
| 7 | 101-3414042 |
Крышка Подробнее |
|
|
| 8 | Манжета |
Манжета 2-020-1 Подробнее |
|
|
| 9 | 101-3414048 |
Прокладка Подробнее |
|
|
| 10 | 101-3414044 |
Вал Подробнее |
|
|
| 11 | Подшипник |
Подшипник ШС 15 Подробнее |
|
|
| 12 | 105-2 724032-10 |
Рычаг маятниковый Подробнее |
|
|
| 13 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 14 | 264020 |
Масленка 1.3.Ц6Хр Подробнее |
|
|
| 15 | 101-3414016 |
Гайка Подробнее |
|
|
| 16 | 231578 |
Винт 2М5-6gх12 Подробнее |
|
|
| 17 | 105-2724140-10 |
Гайка M20x1,5-6HLH Подробнее |
|
|
| 18 | 105-2724060-10 |
Тяга Подробнее |
|
|
| 19 | 250640 |
Гайка М20х1,5-6Н Подробнее |
|
|
| 20 | 105-2724080-10 |
Наконечник Подробнее |
|
|
 |
21 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 22 | 5336-1703582 |
Сухарь Подробнее |
|
|
 |
23 | 5336-1703594 |
Пружина Подробнее |
|
 |
24 | 5336-1703592 |
Пробка Подробнее |
|
| 25 | 258024 |
Шплинт 2,5х16 Подробнее |
|
|
 |
26 | 5336-1703580 |
Палец шаровой Подробнее |
|
 |
27 | 5336-1703584 |
Чехол Подробнее |
|
| 28 | 53954060 |
Хомут червячный 40-60 Подробнее |
|
|
| 29 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 30 | 105-2724040-10 |
Тяга Подробнее |
|
|
| 31 | 105-2724070-10 |
Тяга Подробнее |
|
|
| 32 | 105-2724090-10 |
Тяга Подробнее |
|
|
| 33 | 105-5020001-20 |
Рамка Подробнее |
|
