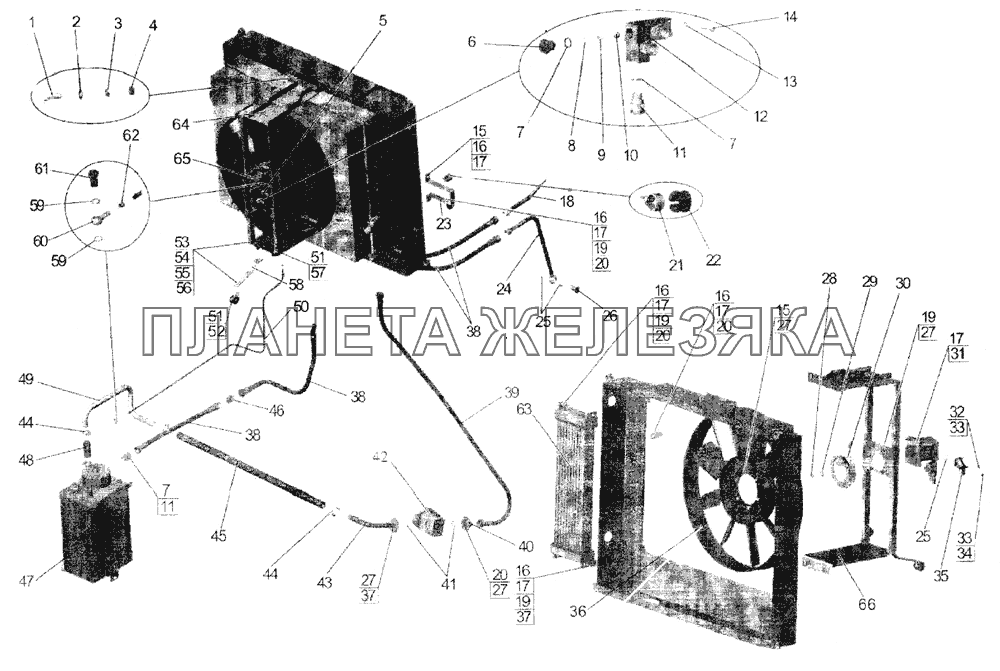

/60.gif "Установка системы гидропривода вентилятора МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 2 | 252006 |
Шайба 10 Подробнее |
|
|
| 3 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 4 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 5 | 107-1308300-65 |
Клапан перепускной Подробнее |
|
|
| 6 | 107-1303302 65 |
Пробка Подробнее |
|
|
| 7 | Кольцо |
Кольцо Подробнее |
|
|
| 8 | 107-1308303-65 |
Шайба регулировочная Подробнее |
|
|
| 9 | 200-3515025 |
Пружина спускного клапана Подробнее |
|
|
| 10 | Шарик |
Шарик 12.7 Подробнее |
|
|
| 11 | 107-1308304-65 |
Переходник Подробнее |
|
|
| 12 | 107-1308301-65 |
Корпус Подробнее |
|
|
| 13 | 252134 |
Шайба 6Т Подробнее |
|
|
| 14 | 201428 |
Болт М6-6gх40 Подробнее |
|
|
| 15 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 16 | 252155 |
Шайба 8Л Подробнее |
|
|
 |
17 | 252005 |
Шайба 8 Подробнее |
|
| 18 | 107-1308315-65 |
Т рубка напорная Подробнее |
|
|
| 19 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 20 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 21 | 401879 |
Кляммер Подробнее |
|
|
| 22 | 101-8101400 |
Прокладка Подробнее |
|
|
| 23 | 107-1308320-65 |
Пластина Подробнее |
|
|
| 24 | 107-1308320-65 |
Пластина Подробнее |
|
|
| 25 | Кольцо |
Кольцо Подробнее |
|
|
| 26 | 103-1308295-62 |
Стяжка Подробнее |
|
|
| 27 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 28 | Гайка |
Гайка DIN936 М12х1,5-m-06 Подробнее |
|
|
| 29 | Шайба |
Шайба Подробнее |
|
|
| 30 | 107-1308023-65 |
Ступица Подробнее |
|
|
| 31 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 32 | 06.02192-0307 |
Болт Подробнее |
|
|
| 33 | 06.1610-2104 |
Шайба Подробнее |
|
|
| 34 | 06.02192-0313 |
Болт Подробнее |
|
|
| 35 | 81.98110-0044 |
Фланец напорный Подробнее |
|
|
| 36 | А 906 205 0406 |
Вентилятор Подробнее |
|
|
| 37 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 38 | 06.54027-7783 |
Шланг сливной Подробнее |
|
|
| 39 | 06.54095-4457 |
Шланг напорный Подробнее |
|
|
| 40 | 107-1308076-35 |
Фланец Подробнее |
|
|
| 41 | Кольцо |
Кольцо Подробнее |
|
|
| 42 | 0 510 725 058 |
Насос Подробнее |
|
|
| 43 | 103-1308032-61 |
Фланец всасывающий Подробнее |
|
|
| 44 | Хомут червячный |
Хомут червячный DIN 3017 AI32-50 W2-1 Подробнее |
|
|
| 45 | 103-1308120-60 |
Патрубок Подробнее |
|
|
| 46 | 06.71070-2111 |
Штуцер Подробнее |
|
|
| 47 | 103-1308032 |
Бак масляный Подробнее |
|
|
| 48 | 103-1308053 |
Шланг Подробнее |
|
|
| 49 | 103-1308130-60 |
Патрубок Подробнее |
|
|
| 50 | 04.27199-1001 |
Шланг отводящий Подробнее |
|
|
| 51 | 101-3506027 |
Прокладка Подробнее |
|
|
| 52 | 64221-3724633 |
Хомут Подробнее |
|
|
| 53 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 54 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 55 | 252004 |
Шайба 6 Подробнее |
|
|
| 56 | 252154 |
Шайба 6Л Подробнее |
|
|
| 57 | 64221-3724631 |
Хомут Подробнее |
|
|
| 58 | 103-1303184-60 |
Кронштейн Подробнее |
|
|
| 59 | 06.56631-0105 |
Шайба Подробнее |
|
|
| 60 | 06.78200-0202 |
Штуцер Подробнее |
|
|
| 61 | 06.78340-0105 |
Болт Подробнее |
|
|
| 62 | 06.67128-0702 |
Хомут Подробнее |
|
|
| 63 | 107-1308205-65 |
Охладитель масла Подробнее |
|
|
| 64 | 107-1308014-65 |
Крыльчатка с гидромотором Подробнее |
|
|
| 65 | 81.06660.6058 |
Гидромотор Подробнее |
|
|
| 66 | 107-1308016-65 |
Кронштейн крыльчатки Подробнее |
|
