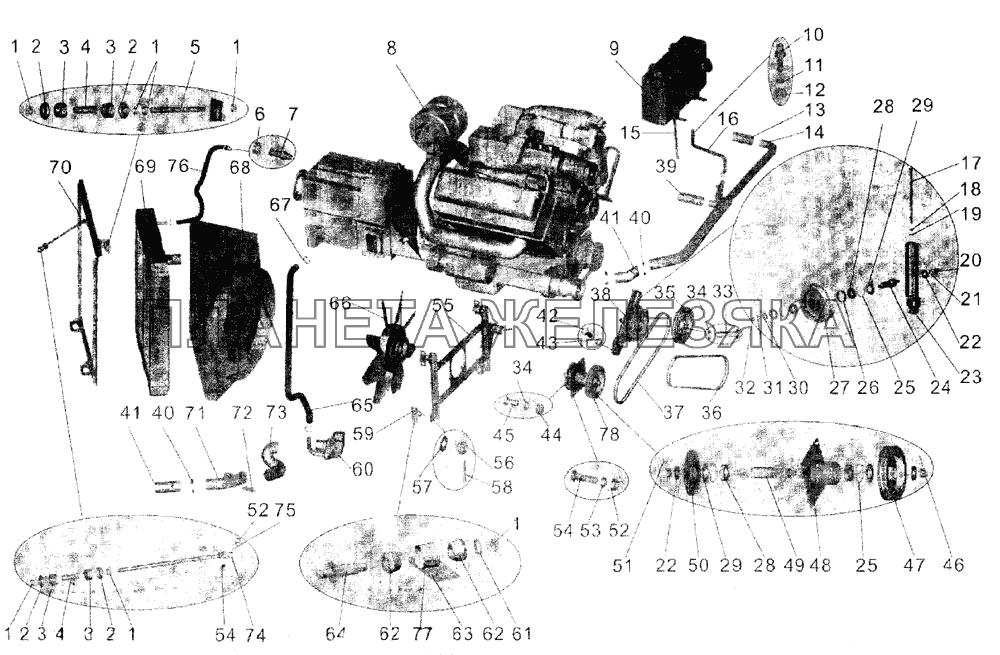

/65.gif "Установка системы охлаждения МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250615 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 2 | 5335-1302063 |
Чашка малая Подробнее |
|
|
| 3 | 500-1302139 |
Подушка малая Подробнее |
|
|
| 4 | 500-1302138 |
Втулка распорная Подробнее |
|
|
| 5 | 101-1302134 |
Тяга Подробнее |
|
|
| 6 | 539 520 32 |
Хомут червячный 20-32 Подробнее |
|
|
| 7 | 103-1311170 |
Переходник Подробнее |
|
|
| 8 | ЯМЗ-236 |
Двигатель Подробнее |
|
|
| 9 | 103-1311010 |
Бачок расширительный Подробнее |
|
|
| 10 | 103-1311170-41 |
Переходник Подробнее |
|
|
| 11 | 375540 |
Шайба 16 Подробнее |
|
|
| 12 | 539 512 20 |
Хомут червячный 12-20 Подробнее |
|
|
| 13 | 104-1303054-16 |
Шланг 42x52-160 Подробнее |
|
|
| 14 | 104-1303060-16 |
Труба отводящая Подробнее |
|
|
| 15 | 152-1303048-22 |
Шланг 8x15,5 Подробнее |
|
|
| 16 | 104-1303050-16 |
Шланг 10x17,5-250 Подробнее |
|
|
| 17 | 104-1308151-21 |
Болт Подробнее |
|
|
| 18 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 19 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 20 | 250561 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 21 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 22 | 252047 |
Шайба 16 Подробнее |
|
|
| 23 | 104-1308144-21 |
Корпус Подробнее |
|
|
| 24 | 104-1308154 21 |
Ось Подробнее |
|
|
| 25 | 403420 |
Кольцо В62 Подробнее |
|
|
| 26 | 104-1308155-21 |
Втулка Подробнее |
|
|
| 27 | 101-1308146-21 |
Шкив Подробнее |
|
|
| 28 | 180206С17 |
Подшипник Подробнее |
|
|
| 29 | 104-1308170-21 |
Крышка Подробнее |
|
|
| 30 | 252046 |
Шайба 14 Подробнее |
|
|
| 31 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 32 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 33 | 201464 |
Болт М8-6gх40 Подробнее |
|
|
| 34 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 35 | 104-1308147-21 |
Шкив Подробнее |
|
|
| 36 | Ремень |
Ремень SРА 1500 Подробнее |
|
|
| 37 | Ремень |
Ремень SРА 1500 Подробнее |
|
|
| 38 | 104-1308140-21 |
Ролик натяжной Подробнее |
|
|
| 39 | 104-1303055-16 |
Шланг 42x52-280 Подробнее |
|
|
| 40 | 539 550 70 |
Хомут червячный 50-70 Подробнее |
|
|
| 41 | 104-1303025-16 |
Шланг. Рукав 40У60-3 Подробнее |
|
|
| 42 | 371341-10 |
Болт М16х1,5-6g-45 Подробнее |
|
|
| 43 | 252159 |
Шайба 16Л Подробнее |
|
|
| 44 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 45 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 46 | 250979 |
Гайка М16х1,5 6Н Подробнее |
|
|
| 47 | 104-1308135-21 |
Шкив Подробнее |
|
|
| 48 | 104-1308013-21 |
Корпус Подробнее |
|
|
| 49 | 104-1308133-21 |
Вал Подробнее |
|
|
| 50 | 104-1308132-21 |
Фланец Подробнее |
|
|
| 51 | 256053 |
Шплинт 4x25 Подробнее |
|
|
| 52 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 53 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 54 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 55 | 104-1308016-21 |
Опора вентилятора Подробнее |
|
|
| 56 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 57 | 252045-10 |
Шайба 12 Подробнее |
|
|
 |
58 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 59 | 104-1308032-21 |
Спора Подробнее |
|
|
| 60 | 104-1303240-16 |
Патрубок Подробнее |
|
|
| 61 | 412-2915536 |
Чашка наружная Подробнее |
|
|
| 62 | 8111-2915432 |
Втулка Подробнее |
|
|
| 63 | 104-1308034-21 |
Пластина Подробнее |
|
|
| 64 | 103-1302160 |
Палец Подробнее |
|
|
| 65 | 104С-1303053 |
Шланг 25х35 Подробнее |
|
|
| 66 | 61.114.06.603 |
Муфта вязкостная Подробнее |
|
|
| 67 | 539 532 50 |
Хомут червячный 32-50 Подробнее |
|
|
| 68 | 104-1309036-16 |
Кожух Подробнее |
|
|
| 69 | 103-1301010 |
Радиатор Подробнее |
|
|
| 70 | 104-1302102-16 |
Кронштейн радиатора Подробнее |
|
|
| 71 | 104-1303038-16 |
Труба подводящая Подробнее |
|
|
| 72 | RС11-8101010 |
Кран сливной Подробнее |
|
|
| 73 | 103-1303107-13 |
Шланг угловой Подробнее |
|
|
| 74 | 104-1302137-16 |
Тяга Подробнее |
|
|
| 75 | 252039 |
Шайба 10 Подробнее |
|
|
| 76 | 152-1303052-22 |
Шланг 16х25-600 Подробнее |
|
|
| 77 | 6422-1109188 |
Втулка Подробнее |
|
|
| 78 | 104-1308011-21 |
Привод вентилятора Подробнее |
|
|
| 78 | 5256-1308011-02П |
Муфта включения вентилятора Подробнее |
|
|
| 79 | 262565 |
Пробка КГ 1 Подробнее |
|
|
| 79 | 5256-1310506 |
Клапан включения муфты вентилятора Подробнее |
|
