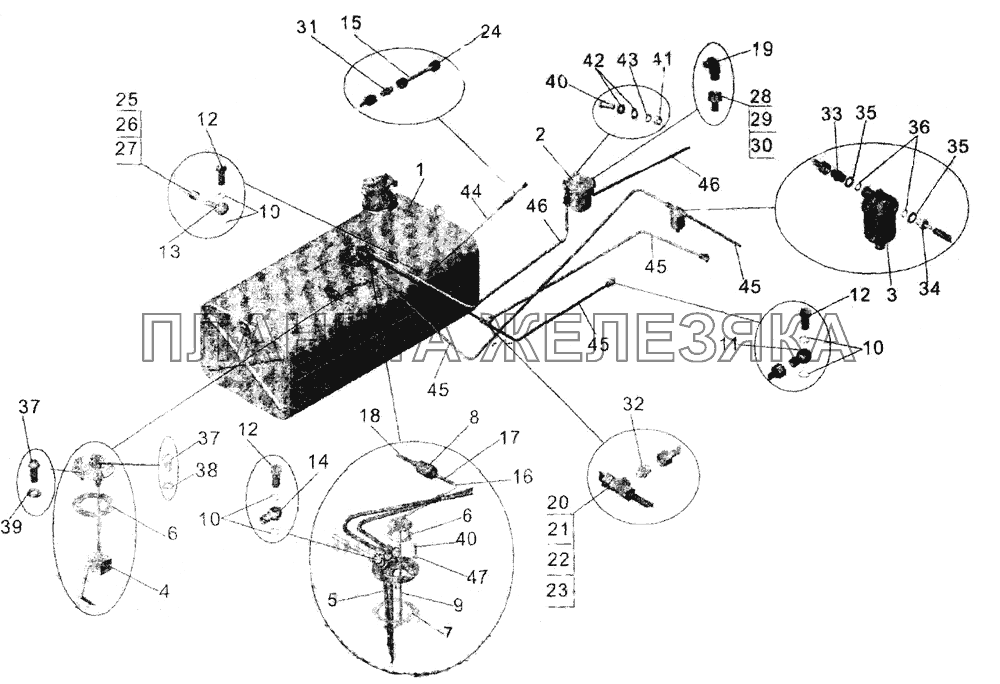

/30.gif "Установка топливопроводов МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103-1101010-01 |
Бак топливный Подробнее |
|
|
 |
2 | 204А-1105510-Б |
Фильтр грубой очистки топлива Подробнее |
|
| 3 | 3000052 |
Фильтр топливный Подробнее |
|
|
 |
4 | ДУМП-02 |
Датчик указателя уровня топлива Подробнее |
|
| 5 | 103-1105014 |
Топливозаборник Подробнее |
|
|
| 6 | 200-3806026 |
Прокладка Подробнее |
|
|
 |
7 | 500-1105013 |
Прокладка Подробнее |
|
| 8 | 2,51831E+11 |
Топливный насос Подробнее |
|
|
| 9 | 103-1104535 |
Переходник Подробнее |
|
|
| 10 | 64220-1104516 |
Прокладка Подробнее |
|
|
| 11 | 152-1104513 |
Угольник поворотный Подробнее |
|
|
| 12 | 64226-1104518 |
Переходник Подробнее |
|
|
| 13 | 152-1104515 |
Угольник поворотный Подробнее |
|
|
| 14 | 101-1104514 |
Угольник поворотный Подробнее |
|
|
| 15 | 104-1104623-31 |
Трубка отводящая Подробнее |
|
|
| 16 | 9031125 |
Трубка Подробнее |
|
|
| 17 | 103-1104029-03 |
Патрубок Подробнее |
|
|
| 18 | 103-1104030-03 |
Патрубок Подробнее |
|
|
| 19 | 402854 |
Угольник ввертной 12KГ 1/4 Подробнее |
|
|
| 20 | 403113 |
Тройник Подробнее |
|
|
| 21 | 405627 |
Гайка стяжная 10 Подробнее |
|
|
| 22 | 402411 |
Ниппель 10х1,5 Подробнее |
|
|
| 23 | 403802 |
Муфта зажимная 10 Подробнее |
|
|
| 24 | 405610 |
Гайка накидная Подробнее |
|
|
| 25 | 405622 |
Гайка стяжная 6 Подробнее |
|
|
| 26 | 402409 |
Ниппель 6х1 Подробнее |
|
|
| 27 | 403800 |
Муфта зажимная 6 Подробнее |
|
|
| 28 | 405648 |
Гайка стяжная 12 Подробнее |
|
|
| 29 | 402412 |
Ниппель 12х1,6 Подробнее |
|
|
| 30 | 403803 |
Муфта зажимная 12 Подробнее |
|
|
| 31 | 404431 |
Штуцер проходной Подробнее |
|
|
| 32 | 379029-10 |
Штуцер ввертной 10КГ1/8" Подробнее |
|
|
| 33 | 152-1101644-66 |
Переходник Подробнее |
|
|
| 34 | 404407 |
Штуцер ввертной 10М14х1,5 Подробнее |
|
|
| 35 | 375543 |
Шайба колпачковая 14х19 Подробнее |
|
|
| 36 | Кольцо |
Кольцо Подробнее |
|
|
| 37 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 38 | 252133 |
Шайба 5Т Подробнее |
|
|
| 39 | 375370 |
Шайба 5 Подробнее |
|
|
| 40 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 41 | 250510 |
Гайка М8-6Н Подробнее |
|
|
 |
42 | 252005 |
Шайба 8 Подробнее |
|
| 43 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 44 | Трубопровод |
Трубопровод Подробнее |
|
|
| 45 | Трубопровод |
Трубопровод Подробнее |
|
|
| 46 | Трубопровод |
Трубопровод Подробнее |
|
|
| 47 | 375458 |
Шайба 8 Подробнее |
|
