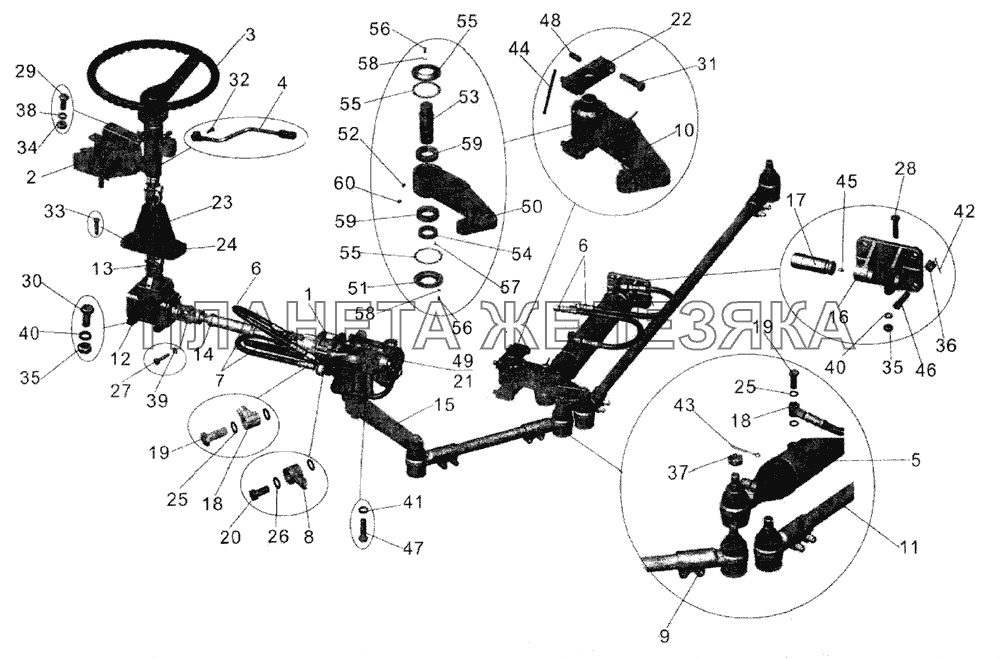

/133.gif "Установка узлов рулевого управления, механизм рулевой с усилителем и тягами МАЗ-104С")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 104-3400008-01 |
Рулевой механизм Подробнее |
|
|
| 2 | 103-3403008 |
Кронштейн с колонкой Подробнее |
|
|
| 3 | 64227-3402015 |
Рулевое колесо Подробнее |
|
|
| 4 | 64221-3403090 |
Ручка Подробнее |
|
|
| 5 | 151-3405005 |
Цилиндр гидравлический Подробнее |
|
|
| 5 | 151-3405005-01 |
Цилиндр Подробнее |
|
|
| 6 | 5335-3408009-10 |
Шланг Подробнее |
|
|
| 7 | 5336-3408009-10 |
Шланг Подробнее |
|
|
| 8 | 5336-3408018 |
Наконечник Подробнее |
|
|
| 9 | 101-3414010 |
Тяга Подробнее |
|
|
| 10 | 101-3414030 |
Рычаг маятниковый Подробнее |
|
|
| 11 | 101-3414110 |
Тяга Подробнее |
|
|
| 12 | 101-3426010 |
Угловой редуктор Подробнее |
|
|
| 13 | 104-3444050 |
Карданный вал Подробнее |
|
|
| 14 | 103-3444062 |
Карданный вал Подробнее |
|
|
| 15 | 101-3401190 |
Сошка Подробнее |
|
|
| 16 | 103-3403190 |
Кронштейн Подробнее |
|
|
| 17 | 103-3403192 |
Палец Подробнее |
|
|
 |
18 | 64221-3408016 |
Наконечник Подробнее |
|
 |
19 | 64221-3408017 |
Болт приводной Подробнее |
|
 |
20 | 5336-3408031 |
Болт приводной Подробнее |
|
| 21 | 101-3408083 |
Шланг Подробнее |
|
|
| 22 | 101-34 14020 |
Скоба Подробнее |
|
|
| 23 | 5336-3444257 |
Уплотнитель Подробнее |
|
|
| 24 | 103-3444260 |
Фланец Подробнее |
|
|
| 25 | Кольцо |
Кольцо Подробнее |
|
|
| 26 | Кольцо |
Кольцо Подробнее |
|
|
 |
27 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 28 | 200372 |
Болт М12-6gх65 Подробнее |
|
|
| 29 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 30 | 201542 |
Болт М12-6gх35 Подробнее |
|
|
| 31 | 206973 |
Болт 3М16х1,5-6gх75 Подробнее |
|
|
| 32 | 220104 |
Винт М6-6gх14 Подробнее |
|
|
| 33 | 231608 |
Винт 2М6-6gх22 Подробнее |
|
|
| 34 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 35 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 36 | 250870 |
Гайка М14х1,5-6Н Подробнее |
|
|
 |
37 | 251035 |
Гайка М24х2-6Н Подробнее |
|
| 38 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 39 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 40 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 41 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
 |
42 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 43 | 258089 |
Шплинт 5х36 Подробнее |
|
|
| 44 | 258286 |
Шплинт 1,6x300 Подробнее |
|
|
| 45 | 264072 |
Масленка Подробнее |
|
|
| 46 | 371806 |
Болт 2М14х1,5-6gх40 Подробнее |
|
|
| 47 | 372613 |
Болт М16x1,5-6gх55 Подробнее |
|
|
| 48 | 377676 |
Штифт 16x38 Подробнее |
|
|
| 49 | 53951625 | Хомут червячный А16-25х9 W2 |
|
|
| 50 | 101-3414032 |
Рычаг маятниковый Подробнее |
|
|
| 51 | 101-3414040 |
Крышка Подробнее |
|
|
| 52 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 53 | 101-3414044 |
Вал Подробнее |
|
|
| 54 | 101-3414046 |
Гайка Подробнее |
|
|
| 55 | 101-3414048 |
Прокладка Подробнее |
|
|
| 56 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 57 | 231578 |
Винт 2М5-6gх12 Подробнее |
|
|
| 58 | 252134 |
Шайба 6Т Подробнее |
|
|
| 59 | 2007109 |
Подшипник Подробнее |
|
|
| 60 | Масленка |
Масленка 1.3 Ц6 Подробнее |
|
