| ← Установка блока привода задних тормозов (лист 2) | Блок подготовки сжатого воздуха → |

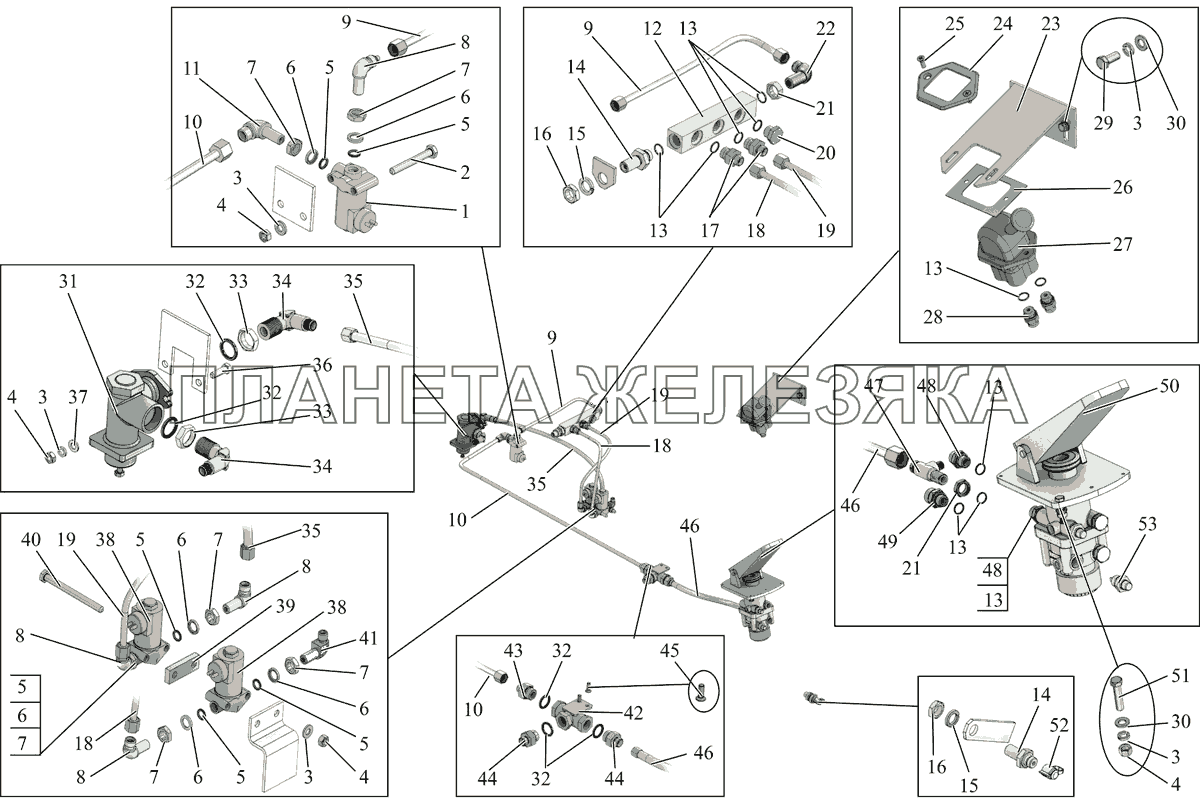

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 0486206104(BOSCH) |
Клапан электромагнитный ASR Подробнее |
|
|
| 2 | 200271 |
Болт М8-6gх60 Подробнее |
|
|
| 3 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 4 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 5 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 6 | 375542 |
Шайба колпачковая 12х17 Подробнее |
|
|
| 7 | 374616 |
Гайка М12х1,5-6Н Подробнее |
|
|
| 8 | 402823-01 |
Угольник ввертной 8М12х1,5 Подробнее |
|
|
| 9 | 231062-3506152 |
Трубопровод 8х1,5 Подробнее |
|
|
| 10 | 231062-3506176 |
Трубопровод 10х1,5 Подробнее |
|
|
| 11 | 402833-01 |
Угольник 10М12х1,5 Подробнее |
|
|
| 12 | 101-3506083 |
Распределитель Подробнее |
|
|
| 13 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 14 | 404418-10 |
Штуцер ввертной У10М16х1,5 Подробнее |
|
|
| 15 | 252159 |
Шайба 16Л Подробнее |
|
|
| 16 | 250636 |
ГайкаМ16х1,5-6Н Подробнее |
|
|
| 17 | 404405-10 |
Штуцер ввертной 8М16х1,5 Подробнее |
|
|
| 18 | 231062-3506143 |
Трубопровод 8х1,5 Подробнее |
|
|
| 19 | 231062-3506142 |
Трубопровод 8х1,5 Подробнее |
|
|
| 20 | 378520-10 |
Пробка M16х1,5-6g Подробнее |
|
|
| 21 | 374639-10 |
Гайка установочная М16х1,5-6Н Подробнее |
|
|
| 22 | 402824-01 |
Угольник ввертной 8 М16х1,5 Подробнее |
|
|
| 23 | 231062-3504258 |
Кронштейн Подробнее |
|
|
| 24 | 103-3537046 |
Накладка Подробнее |
|
|
| 25 | 231608 |
Винт 2М6-6gх22 Подробнее |
|
|
| 26 | 103-3537047 |
Уплотнитель Подробнее |
|
|
| 27 | 961.723.001.0 |
Кран стояночного тормоза Подробнее |
|
|
 |
27 | DPM61A |
Кран стояночного тормоза Подробнее |
|
| 28 | 404408-10 |
Штуцер ввертной 10М16х1,5 Подробнее |
|
|
| 29 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 30 | 252038 |
Шайба 8 Подробнее |
|
|
| 31 | 475.010.011.0 |
Клапан ограничения давления Подробнее |
|
|
| 31 | DB1116 |
Клапан ограничения давления Подробнее |
|
|
| 32 | 021-025-25-2-3 |
Кольцо Подробнее |
|
|
| 33 | 374640-10 |
Гайка М22х1,5-6Н Подробнее |
|
|
| 34 | 402825 |
Угольник ввертной 8М22х1,5 Подробнее |
|
|
| 34 | 402825-01 |
Угольник ввертной 8М22х1,5 Подробнее |
|
|
| 35 | 231062-3506144 |
Трубопровод 8х1,5 Подробнее |
|
|
| 36 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
 |
37 | 252005 |
Шайба 8 Подробнее |
|
| 38 | АДЮИ.453644.008 |
Клапан электромагнитный Подробнее |
|
|
| 38 | КЭМ-16-20 |
Клапан электромагнитный Подробнее |
|
|
| 39 | 103-3537052 |
Проставка Подробнее |
|
|
| 40 | 200279 |
Болт М8-6gх100 Подробнее |
|
|
| 41 | 402845 |
Угольник ввертной 6М12х1,5 Подробнее |
|
|
 |
42 | 64221-3562010 |
Клапан двухмагистрапьный Подробнее |
|
| 43 | 404409-10 |
Штуцер ввертной 10М22х1,5 Подробнее |
|
|
| 44 | 404412-10 |
Штуцер ввертной 12М22х1,5 Подробнее |
|
|
| 45 | ВинтDIN7981-SТ6,3х25-С-Н |
Винт Подробнее |
|
|
| 46 | 231062-3506191 |
Трубопровод 12х1,5 Подробнее |
|
|
| 47 | 403150-01 |
Тройник ввертной L12-6-М16х1,5 Подробнее |
|
|
| 48 | 404411-10 |
Штуцер ввертной 12М16х1,5 Подробнее |
|
|
| 49 | 404413-10 |
Штуцер ввертной 16М16х1,5 Подробнее |
|
|
| 50 | 461.317.001.0 |
Кран тормозной рабочиxтормозов Подробнее |
|
|
| 51 | 200263 |
Болт М8-6gх35 Подробнее |
|
|
| 52 | 101-3515422 |
Колпачок защитный Подробнее |
|
|
| 53 | 4410441020 |
Датчик давления Подробнее |
|
