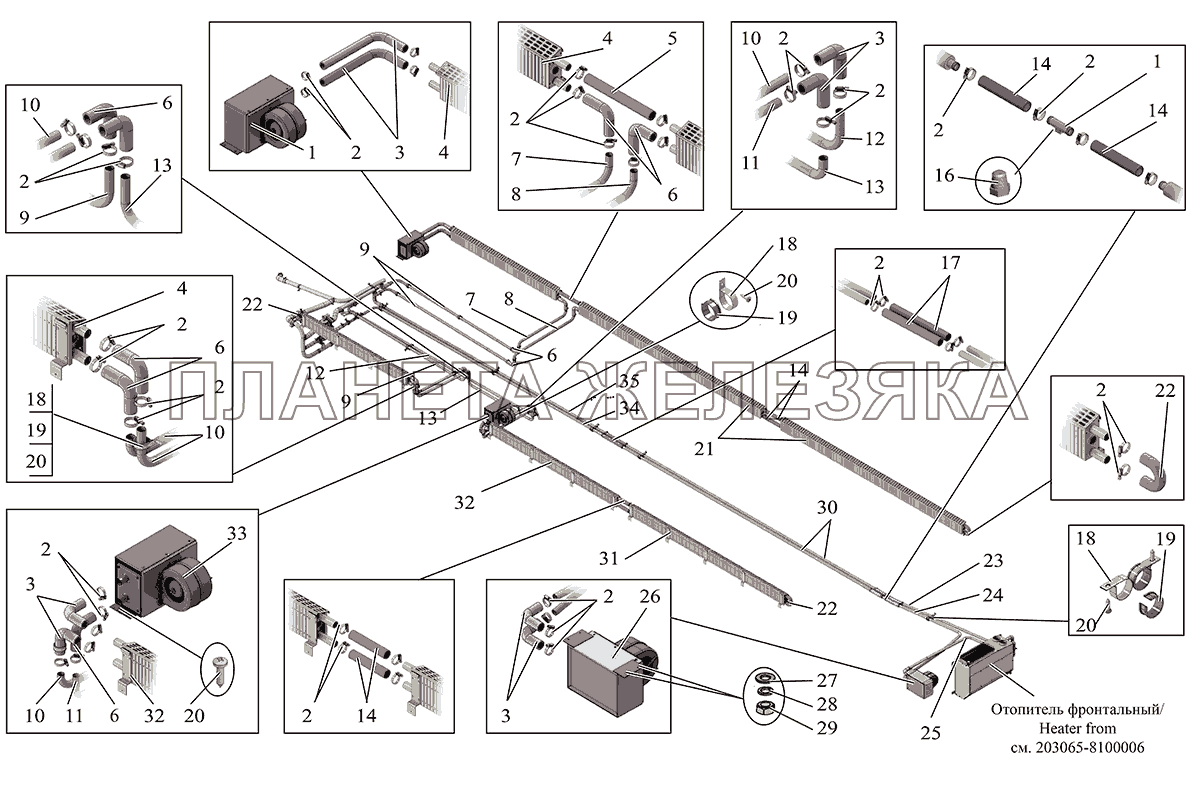

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 206000-8110002 |
Отопитель салонный Подробнее |
|
|
| 2 | ХомутDIN3017-АS25-40W2-1 |
Хомут червячный Подробнее |
|
|
| 3 | R1608 |
Патрубок гнутый Подробнее |
|
|
| 4 | 107-8120022 |
Конвектор Подробнее |
|
|
| 5 | R1605 |
Рукав Подробнее |
|
|
| 6 | R1607 |
Патрубок гнутый Подробнее |
|
|
| 7 | 231062-8101249 |
Труба Подробнее |
|
|
| 8 | 231062-8101250 |
Труба Подробнее |
|
|
| 9 | 231062-8101240 |
Труба Подробнее |
|
|
| 10 | 231062-8101244 |
Труба Подробнее |
|
|
| 11 | 231062-8101245 |
Труба Подробнее |
|
|
| 12 | 231062-8101246 |
Труба Подробнее |
|
|
| 13 | 231062-8101248 |
Труба Подробнее |
|
|
| 14 | 256000-8101392 |
Рукав 25х35 Подробнее |
|
|
| 15 | 101-8101328 |
Патрубок сливной Подробнее |
|
|
| 16 | 262542 |
Сливная пробка Подробнее |
|
|
| 17 | R1605 |
Рукав Подробнее |
|
|
| 18 | 379202 |
Кляммер Подробнее |
|
|
| 19 | 101-8101400 |
Прокладка Подробнее |
|
|
| 20 | ВинтDIN7981-SТ6,3х25-С-Н |
Винт Подробнее |
|
|
| 21 | 256000-8120022 |
Конвектор Подробнее |
|
|
| 22 | R1644 |
Патрубок гнутый Подробнее |
|
|
| 23 | 231062-8101247 |
Труба Подробнее |
|
|
| 24 | 231062-8101251 |
Труба Подробнее |
|
|
| 25 | 231062-8101252 |
Труба Подробнее |
|
|
| 26 | 103000-8110002-01 |
Отопитель салонный Подробнее |
|
|
| 27 | 252004 |
Шайба 6 Подробнее |
|
|
| 28 | 252154 |
Шайба 6Л Подробнее |
|
|
| 29 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 30 | 251050-8101243 |
Труба Подробнее |
|
|
| 31 | 152-8120022-10 |
Конвектор Подробнее |
|
|
| 32 | 152-8120022 |
Конвектор Подробнее |
|
|
| 33 | 206000-8110002-10 |
Отопитель салонный Подробнее |
|
|
| 34 | 231062-8101242 |
Труба Подробнее |
|
|
| 35 | 231062-8101243 |
Труба Подробнее |
|
