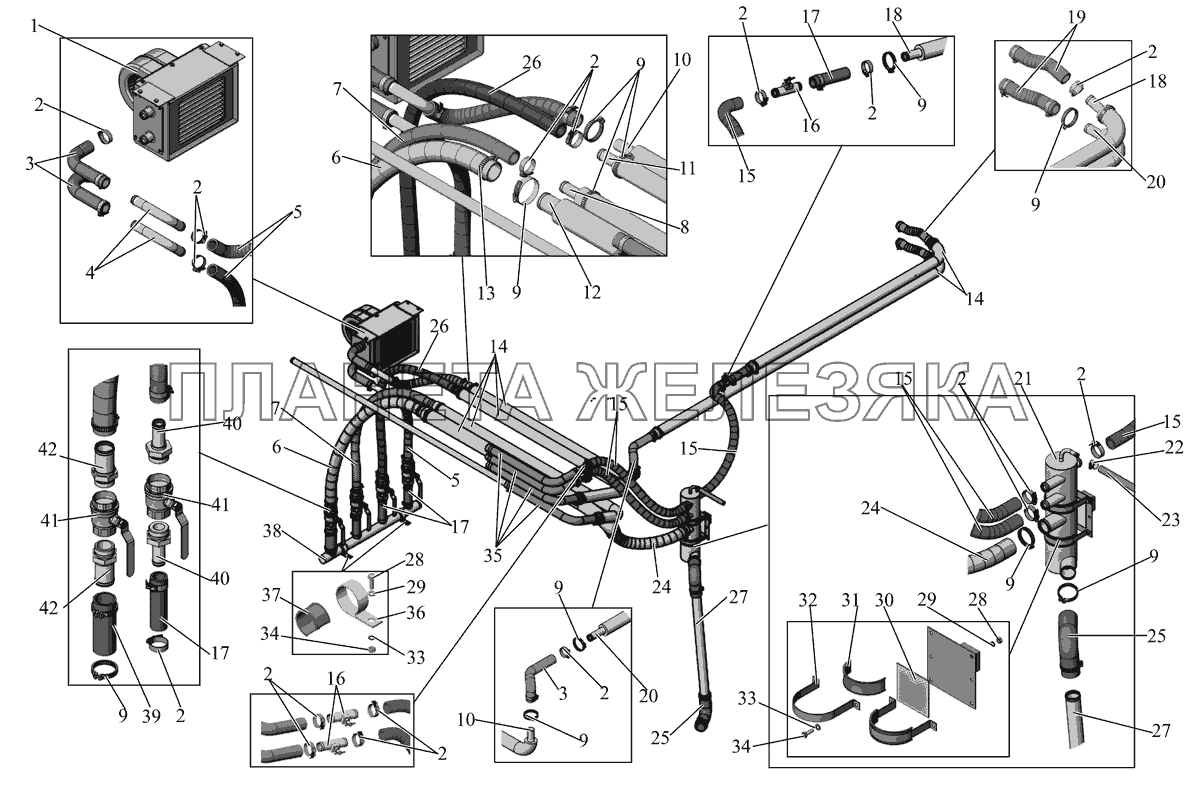

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103000-8110002-01 |
Отопитель салонный Подробнее |
|
|
| 2 | DIN3017-AS25-40W2-1 |
Хомут червячный Подробнее |
|
|
| 3 | R1607 |
Патрубок гнутый Подробнее |
|
|
| 4 | 251062-8101245 |
Труба Подробнее |
|
|
| 5 | 251062-8101394 |
Рукав Подробнее |
|
|
| 6 | 251062-8101399 |
Шланг Подробнее |
|
|
| 7 | 251062-8101396 |
Рукав Подробнее |
|
|
| 8 | 251062-8101241 |
Труба Подробнее |
|
|
| 9 | 6430-3724624 |
Хомут Подробнее |
|
|
| 10 | 251062-8101244 |
Труба Подробнее |
|
|
| 11 | 251062-8101240 |
Труба Подробнее |
|
|
| 12 | 251062-8101250 |
Труба Подробнее |
|
|
| 13 | DIN3017-AL32-50W2-1 |
Хомут червячный Подробнее |
|
|
| 14 | Материал |
Материал теплозвукоизоляционный Подробнее |
|
|
| 15 | 251062-8101395 |
Рукав Подробнее |
|
|
| 16 | 251050-8101274 |
Патрубок Подробнее |
|
|
| 17 | 251050-8101392 |
Рукав Подробнее |
|
|
| 18 | 251062-8101242 |
Труба Подробнее |
|
|
| 19 | 251062-8101393 |
Рукав Подробнее |
|
|
| 20 | 251062-8101243 |
Труба Подробнее |
|
|
| 21 | 251062-8101334 |
Бачок воздухоотделительный Подробнее |
|
|
| 22 | DIN3017-AL12-20W2-1 |
Хомут червячный Подробнее |
|
|
| 23 | 251050-8101390 |
Рукав Подробнее |
|
|
| 24 | 251062-8101398 |
Шланг Подробнее |
|
|
| 25 | 270003237 |
Патрубок угловой Подробнее |
|
|
| 26 | 251062-8101397 |
Рукав Подробнее |
|
|
| 27 | 251062-8101251 |
Труба Подробнее |
|
|
| 28 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 29 | 252154 |
Шайба 6Л Подробнее |
|
|
| 30 | 103-8101670 |
Накладка Подробнее |
|
|
| 31 | 101-8101402 |
Прокладка Подробнее |
|
|
| 32 | 101-8101361 |
Хомут Подробнее |
|
|
| 33 | 252004 |
Шайба 6 Подробнее |
|
|
| 34 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 35 | R1608 |
Патрубок гнутый Подробнее |
|
|
| 36 | 401884 |
Кляммер Подробнее |
|
|
| 37 | 101-8101401 |
Прокладка Подробнее |
|
|
| 38 | 152-8101282 |
Коллектор Подробнее |
|
|
| 39 | 251050-8101397 |
Шланг Подробнее |
|
|
| 40 | 101-8101352 |
Патрубок Подробнее |
|
|
| 41 | F-FDN-32 |
Клапан шаровой Подробнее |
|
|
| 42 | 104-8101352 |
Патрубок Подробнее |
|
