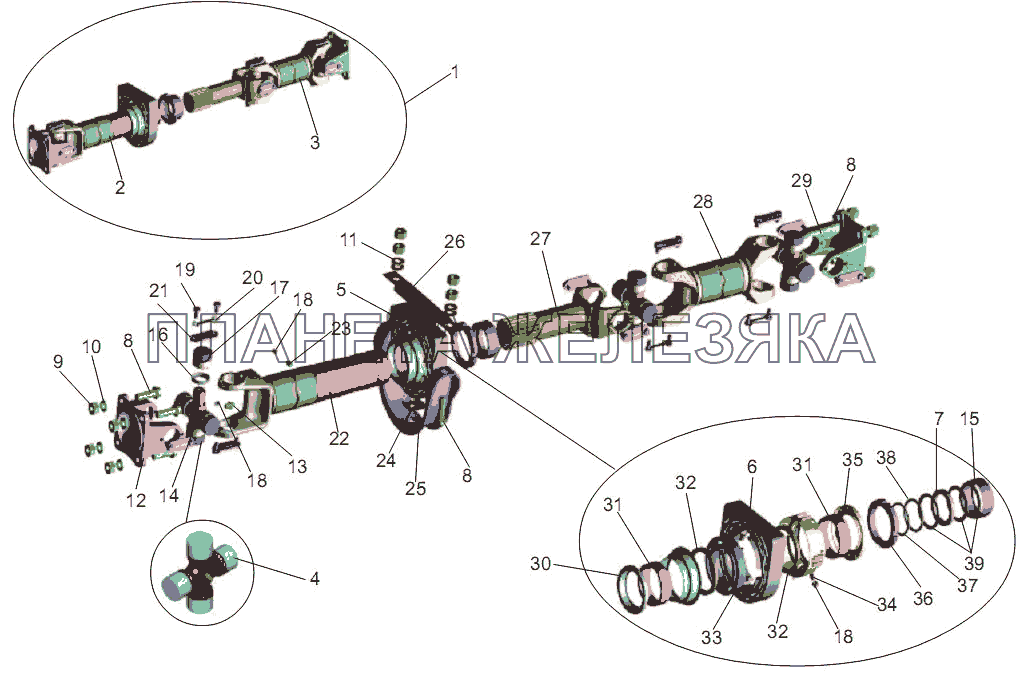

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4370-2201006 |
Карданная передача в сборе Подробнее |
|
|
| 2 | 4370-2201010 |
Вал карданный в сборе Подробнее |
|
|
| 3 | 4370-2202010 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 4 | 5320-2201025-02 |
Крестовина в сборе с подшипниками Подробнее |
|
|
| 5 | 53A-2202081 |
Опора промежуточного вала Подробнее |
|
|
| 6 | 130-2202085-A |
Подушка промежуточного карданного вала Подробнее |
|
|
| 7 | 130-2202221 |
Кольцо войлочное сальника шлицевой втулки Подробнее |
|
|
| 8 | 372 215 |
Болт М14х1,5х45 Подробнее |
|
|
| 9 | 374 633 |
Гайка М14х1,5 Подробнее |
|
|
| 10 | 252 138 |
Шайба 14 ОТ Подробнее |
|
|
| 11 | 252 016 |
Шайба 14 Подробнее |
|
|
| 12 | 130-2201023 |
Вилка-фланец, присоединяемая к коробке передач Подробнее |
|
|
| 13 | 264040 |
Масленка Подробнее |
|
|
| 14 | 5320-2201030-01 |
Крестовина Подробнее |
|
|
| 15 | 131-2203217 |
Гайка крепления сальника шлицевой втулки Подробнее |
|
|
| 16 | 130-2201043 |
Уплотнение торцевое Подробнее |
|
|
| 17 | 804805K2C10 804805УС10 |
Подшипник роликовый игольчатый Подробнее |
|
|
 |
18 | 24-2904142 |
Колпачок масленки Подробнее |
|
| 19 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 20 | 120-2201051 |
Пластина-замок Подробнее |
|
|
| 21 | 431410-2201050 |
Пластина Подробнее |
|
|
| 22 | 4370-2202015 |
Вал карданный промежуточный Подробнее |
|
|
| 23 | 264020 |
Масленка 1.3.Ц6Хр Подробнее |
|
|
| 24 | 4370-2202091 |
Держатель Подробнее |
|
|
| 25 | 4370-2202090 |
Хомут Подробнее |
|
|
 |
26 | 4370-2202062 |
Пластина Подробнее |
|
| 27 | 130-2202048 |
Вилка скользящая Подробнее |
|
|
| 28 | 4370-2201015 |
Вал карданный Подробнее |
|
|
| 29 | 5320-2201023 |
Випка-фпанец, присоединяемая к заднему мосту Подробнее |
|
|
| 30 | 53A-2202209 |
Отражатель сальника промежуточного вала передний Подробнее |
|
|
| 31 | 130-2202213 |
Втулка распорная Подробнее |
|
|
| 32 | 53-2202027 |
Кольцо уплотнительное Подробнее |
|
|
| 33 | 6-114 |
Шарикоподшипник Подробнее |
|
|
| 34 | 264072 |
Масленка Подробнее |
|
|
| 35 | 130-2202215 |
Отражатель сальника промежуточного вала задний Подробнее |
|
|
| 36 | 53-2202217-02 |
Гайка распорной втулки подшипника опоры Подробнее |
|
|
| 37 | 130-2202227 |
Шайба разрезная Подробнее |
|
|
| 38 | 130-2202225 |
Сальник резиновый скользящей вилки Подробнее |
|
|
| 39 | 130-2202219 |
Шайба разрезная Подробнее |
|
