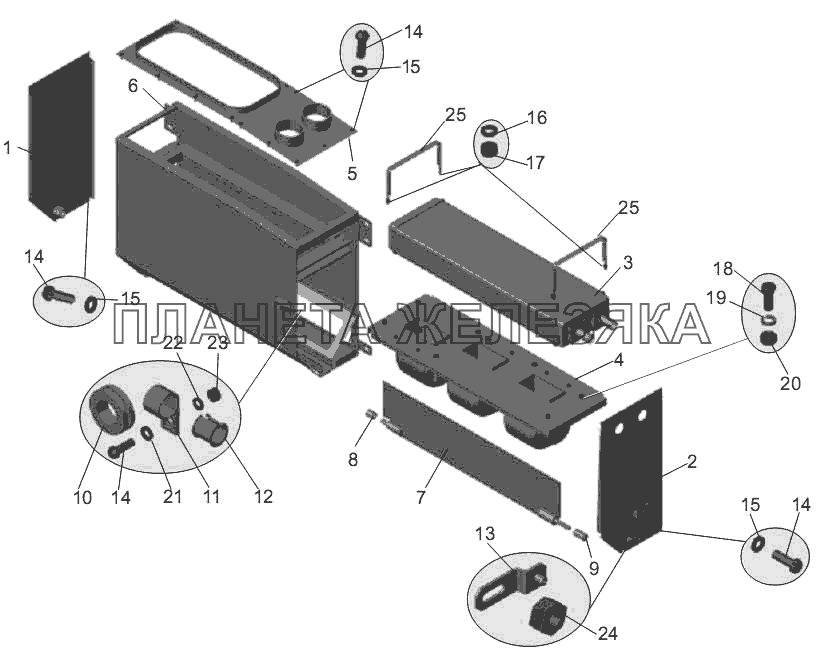

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103-8101465 |
Стенка Подробнее |
|
|
| 2 | 103-8101481 |
Стенка Подробнее |
|
|
| 3 | 103-8101060-10 |
Радиатор Подробнее |
|
|
| 4 | 103-8101446 |
Блок вентиляторный Подробнее |
|
|
| 5 | 103-8101474 |
Крышка Подробнее |
|
|
| 6 | 103-8101460 |
Корпус Подробнее |
|
|
| 7 | 103-8101470 |
Заслонка Подробнее |
|
|
| 8 | 103-8101484-20 |
Втулка Подробнее |
|
|
| 9 | 103-8101484-10 |
Втулка Подробнее |
|
|
| 10 | 200-3802045 |
Втулка Подробнее |
|
|
| 11 | 379173 |
Кляммер Подробнее |
|
|
| 12 | 64227-3506026 |
Прокладка Подробнее |
|
|
| 13 | 103-8101485 |
Рычаг Подробнее |
|
|
| 14 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 15 | 252003 |
Шайба 5 Подробнее |
|
|
| 16 | 252154 |
Шайба 6Л Подробнее |
|
|
| 17 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 18 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 19 | 252155 |
Шайба 8Л Подробнее |
|
|
| 20 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 21 | 252036 |
Шайба 5 Подробнее |
|
|
| 22 | 252133 |
Шайба 5Т Подробнее |
|
|
| 23 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 24 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 25 | 103-8101447 |
Хомут Подробнее |
|
