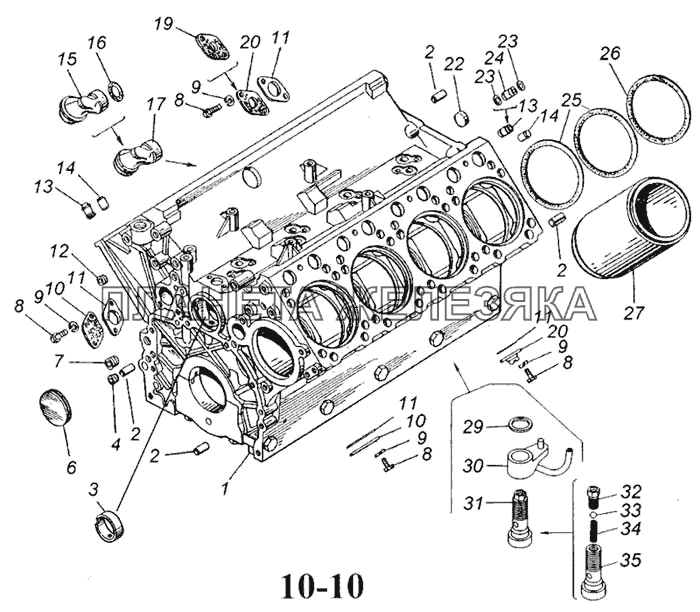

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 7403.1002012 |
Блок цилиндров в сборе Подробнее |
|
|
| 2 | 1/03389/26 |
Штифт цилиндрический 10х25 Подробнее |
|
|
 |
3 | 740.21-1006037 |
Втулка промежуточных шеек распределительного вала Подробнее |
|
| 4 | 870882 |
Пробка коническая транспортная КГ 3/8" Подробнее |
|
|
 |
6 | 740.1002524-01 |
Заглушка отверстия распределительного вала Подробнее |
|
 |
7 | 1/43253/01 |
Пробка резьбовая коническая 22х1,5 Подробнее |
|
| 8 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 9 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 10 | 740.1002404 |
Заглушка водяной полости Подробнее |
|
|
 |
11 | 740.1002406 |
Прокладка заглушки водяной полости Подробнее |
|
| 12 | 870884 |
Пробка КГ 1/8" масляного канала Подробнее |
|
|
 |
13 | 740.1003035 |
Втулка с уплотнительными кольцами в сборе Подробнее |
|
| 14 | 1/45172/23 |
Штифт цилиндрический 14х25 Подробнее |
|
|
| 15 | 740.1014506 |
Угольник сапуна Подробнее |
|
|
| 16 | 740.1014494 |
Кольцо уплотнительное Подробнее |
|
|
| 17 | 740.1014504 |
Угольник сапуна в сборе Подробнее |
|
|
 |
19 | 740.1002084 |
Заглушка водяной полости Подробнее |
|
| 20 | 740.1002080 |
Заглушка водяной полости в сборе Подробнее |
|
|
 |
22 | 7406.1002318 |
Заглушка чашечная 22,5 Подробнее |
|
 |
23 | 740.1003040 |
Кольцо уплотнительное Подробнее |
|
 |
24 | 740.1003037 |
Втулка Подробнее |
|
 |
25 | 740.1002024 |
Кольцо уплотнительное гильзы Подробнее |
|
 |
26 | 740.1002031 |
Кольцо уплотнительное гильзы верхнее Подробнее |
|
| 27 | 7406.1002021 |
Гильза цилиндра Подробнее |
|
|
| 29 | 1/02844/60 |
Прокладка уплотнительная 10х16х1,5 Подробнее |
|
|
| 30 | 7405.1004065 |
Форсунка охлаждения поршня в сборе Подробнее |
|
|
 |
31 | 7405.1004066 |
Клапан форсунки охлаждения поршня в сборе Подробнее |
|
| 32 | 7405.1004071 |
Седло клапана Подробнее |
|
|
| 33 | Шарик Б 4,0-60 |
Шарик Б 4,0-60 Подробнее |
|
|
| 34 | 7405.1004072 |
Пружина клапана Подробнее |
|
|
| 35 | 7405.1004070 |
Корпус клапана Подробнее |
|
