| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 740.11-1118001 |

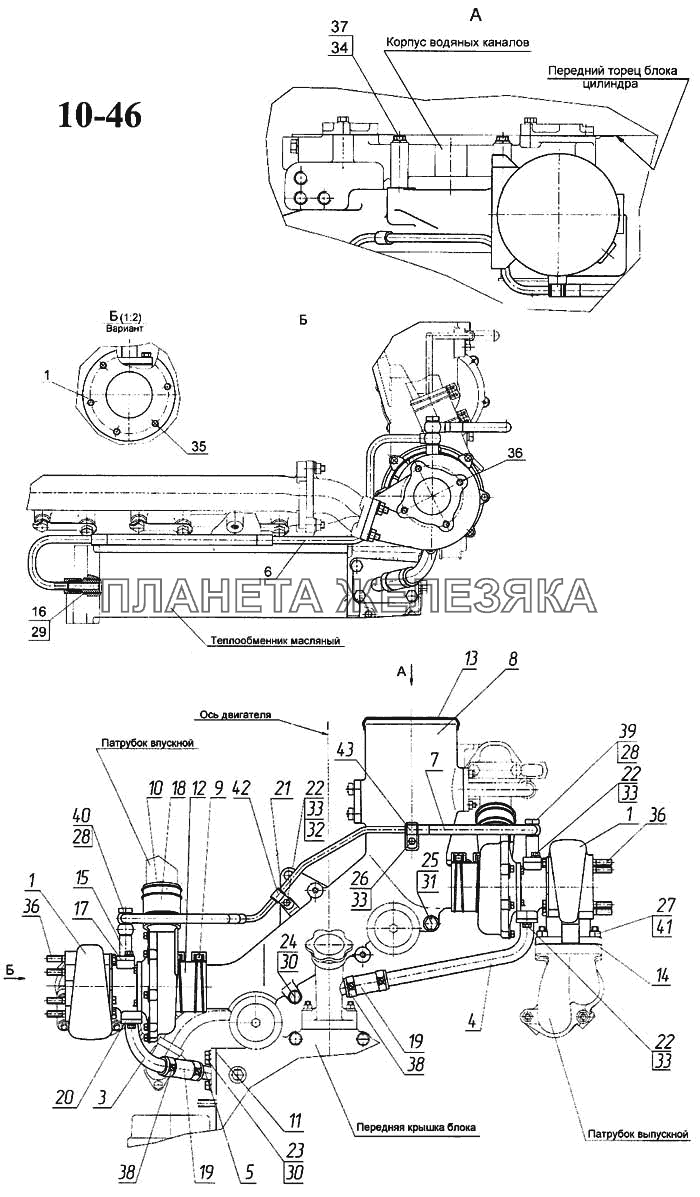

Установка турбокомпрессоров на двигатель Подробнее |
|
||
| 1 | 740.21-1118010 |
Турбокомпрессор ТКР7С-9 Подробнее |
|
|
| 1 | 7403.1118010-10 |
Турбокомпрессор ТКР7Н-2 Подробнее |
|
|
| 3 | 740.11-1118220 |
Трубка слива масла правая Подробнее |
|
|
| 4 | 740.11-1118224 |
Трубка слива масла левая Подробнее |
|
|
| 5 | 740.11-1118230 |
Патрубок слива масла Подробнее |
|
|
| 6 | 740.11-1118290 |
Трубка подвода масла Подробнее |
|
|
 |
7 | 740.11-1118310 |
Трубка соединительная подвода масла Подробнее |
|
| 8 | 740.11-1118400 |
Тройник подвода воздуха Подробнее |
|
|
| 9 | 5320-1303030 |
Хомут 82 в сборе Подробнее |
|
|
| 10 | 5320-1303033 |
Хомут 63 в сборе Подробнее |
|
|
 |
11 | 7405.1013298 |
Прокладка фланца Подробнее |
|
| 12 | 54112-1109278 |
Шланг соединительный Подробнее |
|
|
| 13 | 7405.1109592 |
Заглушка транспортная Подробнее |
|
|
 |
14 | 7403.1118189 |
Прокладка турбины Подробнее |
|
| 15 | 7405.1118200-10 |
Переходник Подробнее |
|
|
| 16 | 7405.1118204 |
Штуцер Подробнее |
|
|
| 17 | 7405.1118245 |
Прокладка Подробнее |
|
|
 |
18 | 7406.1118276 |
Рукав 50х61-0,29 Подробнее |
|
 |
19 | 7406.1118320 |
Рукав 22х29-0,098 Подробнее |
|
 |
20 | 7405.1118335 |
Прокладка Подробнее |
|
| 21 | 740.3407034 |
Прокладка Подробнее |
|
|
| 22 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 23 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 24 | 1/59718/21 |
Болт М10х1,25-6gх100 Подробнее |
|
|
| 25 | 1/55423/31 |
Болт М12х1,25-6gх 170 Подробнее |
|
|
| 26 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 27 | 1/21647/27 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 28 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 29 | 1/02599/60 |
Прокладка 18х24х1,5 Подробнее |
|
|
| 30 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
| 31 | 1/26015/73 |
Шайба волнистая 12 Подробнее |
|
|
| 32 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 33 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 34 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 35 | 1/35435/33 |
Шпилька М8х1,25-6gх16х25 Подробнее |
|
|
| 36 | 1/34495/33 |
Шпилька М10х1,25х15х25 Подробнее |
|
|
| 37 | 853066 |
Болт М10х1,25-6gх75 Подробнее |
|
|
| 38 | 853894 |
Хомут в сборе Подробнее |
|
|
| 39 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
 |
40 | 870031 |
Болт М14х1,5-6gх50 Подробнее |
|
 |
41 | 870860 |
Шайба тарельчатая 10 Подробнее |
|
| 42 | 870920 |
Кляммер 13 Подробнее |
|
|
| 43 | 870921 |
Скоба специальная Подробнее |
|
