| ← Катер коробки передач с валами | Механизм переключения передач в сборе → |

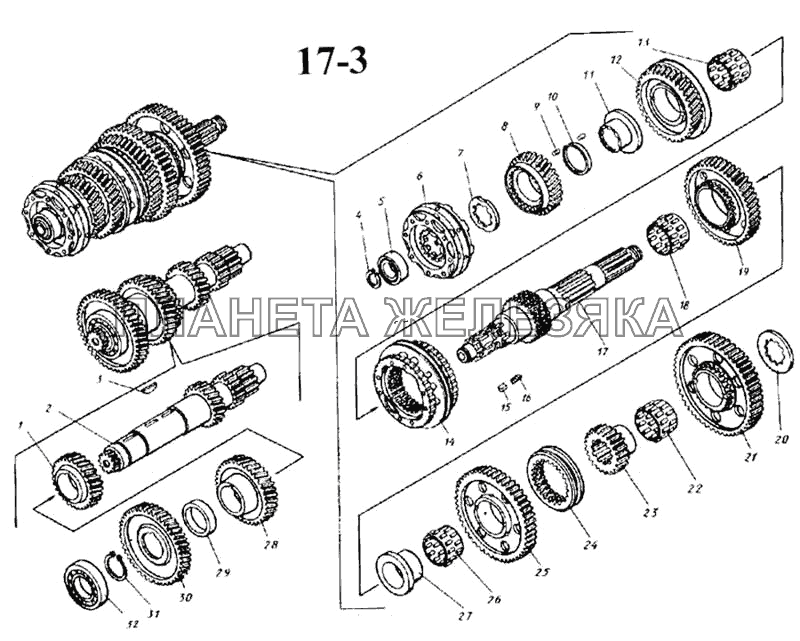

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 14.1701051 |
Шестерня третьей передачи Подробнее |
|
|
| 2 | 14.1701048 |
Вал промежуточный коробки передач Подробнее |
|
|
| 3 | 870823 |
Шпонка сегментная 10х17х55 Подробнее |
|
|
| 4 | 14.1701067 |
Кольцо В40 ГОСТ 13941-86 Подробнее |
|
|
| 5 | 76-592708М1 |
Подшипник роликовый радиальный с короткими цилиндрическими роликами ГОСТ-520-89 Подробнее |
|
|
 |
6 | 142.1701151 |
Синхронизатор четвертой и пятой передач в сборе Подробнее |
|
| 7 | 14.1701144 |
Шайба упорная шестерни четвертой передачи вторичного вала Подробнее |
|
|
 |
8 | 14.1701115 |
Шестерня 4-й передачи Подробнее |
|
| 9 | 14.1701285 |
Ролик 5,5х15,8 Подробнее |
|
|
| 10 | 14.1701143 |
Втулка промежуточная роликов шестерни четвертой передачи Подробнее |
|
|
| 11 | 14.1701139 |
Втулка шестерни четвертой передачи Подробнее |
|
|
 |
12 | 14.1701130 |
Шестерня третьей передачи в сборе Подробнее |
|
| 13 | 664916Д |
Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец Подробнее |
|
|
 |
14 | 14.1701150 |
Синхронизатор второй и третьей передачи в сборе Подробнее |
|
| 15 | 14.1701145 |
Шпонка замковая упорной шайбы Подробнее |
|
|
| 16 | 14.1701146 |
Пружина замковой шпонки Подробнее |
|
|
 |
17 | 142.1701105 |
Вал вторичный Подробнее |
|
| 18 | 664916Д |
Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец Подробнее |
|
|
| 19 | 14.1701127 |
Шестерня второй передачи Подробнее |
|
|
 |
20 | 14.1701122 |
Шайба упорная Подробнее |
|
| 21 | 14.1701112 |
Шестерня первой передачи Подробнее |
|
|
| 22 | 664916Д |
Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец Подробнее |
|
|
| 23 | 14.1701282 |
Втулка шестерни первой передачи Подробнее |
|
|
| 24 | 14.1701280 |
Муфта включения первой передачи заднего хода Подробнее |
|
|
 |
25 | 14.1701140 |
Шестерня заднего хода Подробнее |
|
| 26 | 664916Д |
Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец Подробнее |
|
|
 |
27 | 14.1701278 |
Втулка шестерни заднего хода Подробнее |
|
 |
28 | 14.1701055 |
Шестерня четвертой передачи Подробнее |
|
| 29 | 14.1701062 |
Втулка распорная зубчатых колес 4-й передачи и привода промежуточного вала Подробнее |
|
|
 |
30 | 14.1701056 |
Шестерня привода промежуточного вала Подробнее |
|
| 31 | 14.1701063 |
Кольцо В65 ГОСТ 13942-68 Подробнее |
|
|
| 32 | 12213КМ |
Подшипник роликовый Подробнее |
|
