| ← 5297-3515005 Клапан четырехконтурный с соединительной арматурой | 16-3515310 Клапан контрольного вывода → |

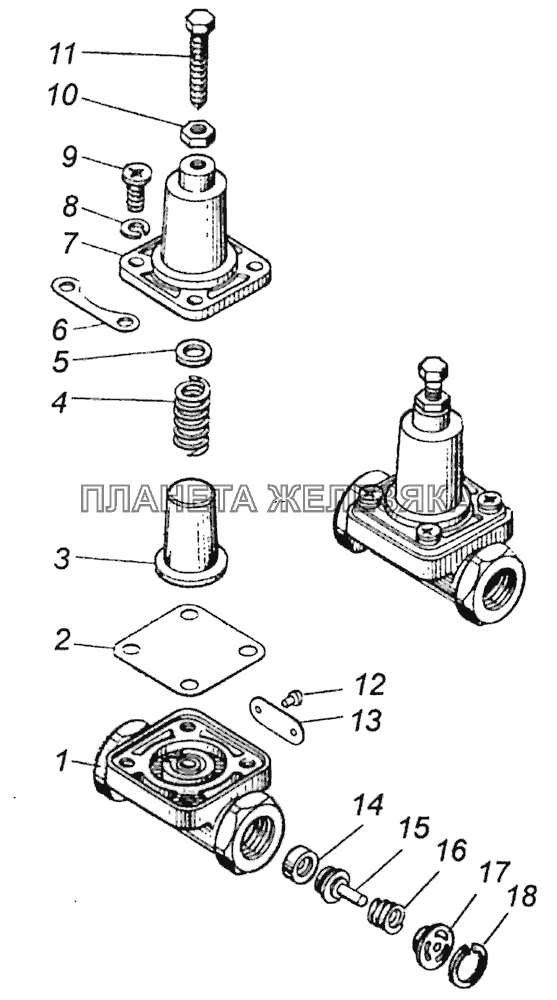

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 100-3515020 |
Корпус Подробнее |
|
|
| 2 | 100-3515028 |
Мембрана клапана Подробнее |
|
|
| 3 | 100-3515030 |
Поршень Подробнее |
|
|
| 4 | 100-3515032 |
Пружина Подробнее |
|
|
| 5 | 100-3515034 |
Тарелка пружины Подробнее |
|
|
| 6 | 100-3515049 |
Табличка Подробнее |
|
|
| 7 | 100-3515040 |
Крышка Подробнее |
|
|
| 8 | 305887 |
Шайба 6 пружинная Подробнее |
|
|
| 9 | 302209 |
Винт М6-6g Подробнее |
|
|
| 10 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 11 | 302204 |
Винт Подробнее |
|
|
 |
12 | 304183 |
Заклепка пустотелая Подробнее |
|
| 13 | 100-3512099 |
Табличка Подробнее |
|
|
| 14 | 100-3515023 |
Кольцо клапана Подробнее |
|
|
| 15 | 100-3515022 |
Корпус клапана Подробнее |
|
|
| 16 | 100-3515025 |
Пружина Подробнее |
|
|
| 17 | 100-3515026 |
Втулка Подробнее |
|
|
| 18 | 307758 |
Кольцо упорное Подробнее |
|
