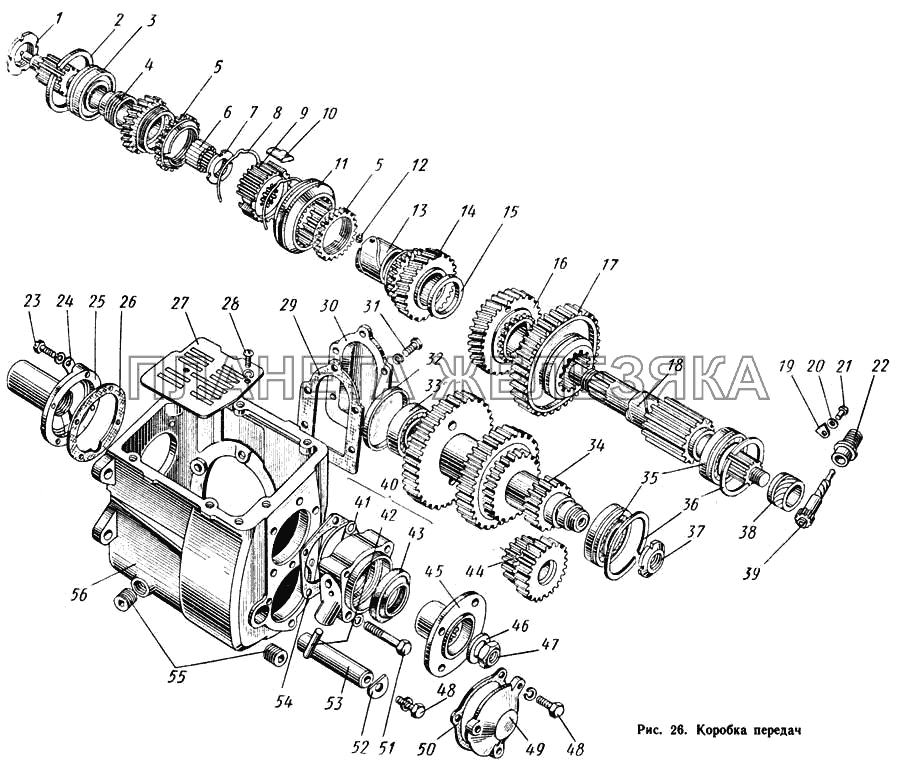

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201283-П |
Болт М10Х28 крепления задней крышки коробки передач Подробнее |
|
||
| 252136-П2 |
Шайба пружинная 10 Подробнее |
|
||
| 252136-П2 |
Шайба пружинная 10 Подробнее |
|
||
| 252153-П2 |
Шайба пружинная 5 Подробнее |
|
||
| 252155-П2 |
Шайба пружинная 8 Подробнее |
|
||
| 252156-П2 |
Шайба пружинная 10 Подробнее |
|
||
| 252156-П2 |
Шайба пружинная 10 Подробнее |
|
||
 |
51-1701240-Д |
Фланец вторичного вала коробки передач Подробнее |
||
| 52-1700010 |
Коробка передач в сборе Подробнее |
|
||
| 52-1701022 |
Комплект первичного вала с блокирующим кольцом синхронизатора (после притирки конусов) Подробнее |
|
||
| 52-1701100 |
Вал коробки передач вторичный в сборе Подробнее |
|
||
| 52-1701105-Б |
Вал коробки передач вторичный Подробнее |
|
||
| 52-1701116 |
Муфта переключения третьей и четвертой передач скользящая со ступицей (комплект) Подробнее |
|
||
| 52-1701128 |
Комплект шестерни третьей передачи с блокирующим кольцом синхронизатора (после притирки конусов) Подробнее |
|
||
 |
1 | 52-1701034 |
Гайка крепления подшипника первичного вала Подробнее |
|
| 2 | 52-1701033 |
Кольцо подшипника первичного вала коробки передач упорное Подробнее |
|
|
| 3 | 150209К |
Подшипник первичного вала коробки передач Подробнее |
|
|
| 4 | 52-1701030 |
Вал коробки передач первичный Подробнее |
|
|
| 5 | 52-1701164 |
Кольцо третьей и четвертой передач синхронизатора блокирующее Подробнее |
|
|
 |
6 | 52-1701182 |
Ролик переднего подшипника вторичного вала коробки передач Подробнее |
|
| 7 | 52-1701095 |
Гайка вторичного вала коробки передач стопорная Подробнее |
|
|
| 8 | 52-1701170 |
Пружина синхронизатора Подробнее |
|
|
| 9 | 52-1701119 |
Ступица скользящей муфты синхронизатора третьей и четвертой передач Подробнее |
|
|
| 10 | 21А-1701171 |
Сухарь синхронизатора Подробнее |
|
|
| 11 | 52-1701118 |
Муфта синхронизатора третьей и четвертой передач скользящая Подробнее |
|
|
| 12 | 52-1701120 |
Стопор втулки шестерни третьей передачи Подробнее |
|
|
 |
13 | 52-1701115 |
Втулка шестерни третьей передачи Подробнее |
|
| 14 | 52-1701113 |
Шестерня третьей передачи вторичного вала в сборе Подробнее |
|
|
| 15 | 52-1701104 |
Шайба шестерни второй передачи вторичного вала упорная Подробнее |
|
|
 |
16 | 52-1701111 |
Шестерня второй передачи вторичного вала в сборе Подробнее |
|
| 17 | 52-1701110 |
Шестерня первой передачи и заднего хода Подробнее |
|
|
| 18 | 52-1701105 |
Вал коробки передач вторичный Подробнее |
|
|
| 19 | 51-3802031 |
Стопор штуцера гибкого вала привода к спидометру Подробнее |
|
|
| 20 | 252154-П2 |
Шайба пружинная 6 Подробнее |
|
|
| 21 | 290490-П8 |
Болт М6Х12 крепления стопора штуцера ведомой шестерни привода к спидометру Подробнее |
|
|
| 22 | 51-3802030 |
Штуцер гибкого вала привода к спидометру Подробнее |
|
|
| 23 | 201457-П8 |
Болт М8Х22 крепления пускового подогревателя на раме Подробнее |
|
|
| 24 | 51-1601190-А |
Скоба оттяжной пружины муфты подшипника выключения сцепления Подробнее |
|
|
 |
25 | 52-1701040 |
Крышка подшипника первичного вала коробки передач Подробнее |
|
| 26 | 52-1701042 |
Прокладка крышки подшипника первичного вала коробки передач Подробнее |
|
|
| 27 | 52-1701016 |
Грязеуловитель коробки передач Подробнее |
|
|
| 28 | 220075-П |
Винт М5Х7 крепления грязеуловителя Подробнее |
|
|
| 29 | 52-1701021 |
Прокладка крышки люка коробки передач Подробнее |
|
|
| 30 | 52-1701020 |
Крышка люка коробки передач Подробнее |
|
|
| 31 | 201495-П |
Болт М10Х20 крепления крышки люка коробки передач Подробнее |
|
|
| 32 | 52-1701068-А |
Заглушка переднего подшипника промежуточного вала коробки передач Подробнее |
|
|
| 33 | 52-1701064 |
Подшипник промежуточного вала коробки передач передний в сборе Подробнее |
|
|
| 34 | 52-1701050 |
Блок шестерен промежуточного вала коробки передач Подробнее |
|
|
| 35 | 150307К |
Подшипник вторичного вала коробки передач задний Подробнее |
|
|
| 35 | 150307К |
Подшипник вторичного вала коробки передач задний Подробнее |
|
|
| 36 | 20-1701034 |
Кольцо заднего подшипника вторичного вала коробки передач упорное Подробнее |
|
|
| 36 | 20-1701034 |
Кольцо заднего подшипника вторичного вала коробки передач упорное Подробнее |
|
|
 |
37 | 52-1701079 |
Гайка заднего подшипника промежуточного вала коробки передач стопорная Подробнее |
|
| 38 | 52-3802033 |
Шестерня привода к спидометру ведущая Подробнее |
|
|
| 39 | 52-3802034 |
Шестерня привода к спидометру ведомая Подробнее |
|
|
| 40 | 52-1701200 |
Крышка заднего подшипника вторичного вала коробки передач в сборе Подробнее |
|
|
 |
41 | 52-1701205 |
Крышка заднего подшипника вторичного вала коробки передач Подробнее |
|
| 42 | 51-3508055 |
Палец рычага привода центрального тормоза Подробнее |
|
|
| 43 | 51-1701210-А2 |
Сальник вторичного вала коробки передач с пружиной в сборе Подробнее |
|
|
| 44 | 52-1701080 |
Блок шестерен заднего хода коробки передач в сборе Подробнее |
|
|
| 45 | 52-1701240 |
Фланец вторичного вала коробки передач Подробнее |
|
|
| 46 | 51-2402064 |
Шайба гайки вторичного вала коробки передач Подробнее |
|
|
 |
47 | 52-1701247 |
Гайка М22 вторичного вала коробки передач Подробнее |
|
| 48 | 201497-П |
Болт М10Х25 крышки заднего подшипника промежуточного вала коробки передач Подробнее |
|
|
| 49 | 52-1701070 |
Крышка заднего подшипника промежуточного вала коробки передач Подробнее |
|
|
| 50 | 524701075 |
Прокладка крышки заднего подшипника промежуточного вала коробки передач Подробнее |
|
|
| 51 | 201510-П8 |
Болт М10Х65 крепления задней крышки коробки передач Подробнее |
|
|
| 52 | 52-1701092 |
Пластина оси заднего хода коробки передач упорная Подробнее |
|
|
| 53 | 52-1701090 |
Ось блока шестерен заднего хода коробки передач Подробнее |
|
|
| 54 | 52-1701203 |
Прокладка крышки заднего подшипника вторичного вала коробки передач Подробнее |
|
|
| 55 | А-24457 |
Пробка наливного и сливного отверстий картера коробки передач Подробнее |
|
|
| 56 | 52-1701015 |
Картер коробки передач Подробнее |
|
