| ← Топливный бак | Топливный отстойник → |

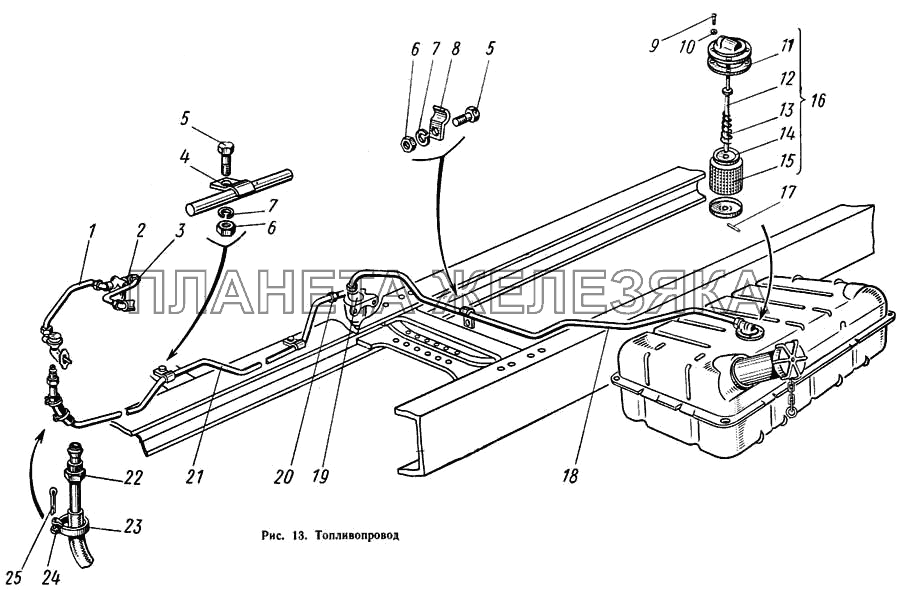

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 439500 |
Муфта конусная Подробнее |
|
||
| 685-1104071 |
Трубка от топливного бака Подробнее |
|
||
| 685-1104072 |
Гайка упорная Подробнее |
|
||
| 685-1104075 |
Гайка упорная Подробнее |
|
||
| 69-1104089 |
Оболочка защитная трубки топливопровода от топливоотстойника к топливному насосу Подробнее |
|
||
| 1 | 53-1104134 |
Трубка топливопровода от насоса к фильтру в сборе Подробнее |
|
|
| 2 | 298353-П2 |
Штуцер К1/4 для присоединения пробки к фильтру угловой Подробнее |
|
|
| 3 | 53-1104138 |
Трубка топливопровода от фильтра к карбюратору в сборе Подробнее |
|
|
| 4 | 297480-П8 |
Скоба крепления трубки Подробнее |
|
|
| 5 | 201455-П8 |
Болт М8Х 18 крепления петли к кузову Подробнее |
|
|
| 5 | 201455-П8 |
Болт М8Х 18 крепления петли к кузову Подробнее |
|
|
| 6 | 250510-П8 |
Гайка М8 Подробнее |
|
|
| 6 | 250510-П8 |
Гайка М8 Подробнее |
|
|
| 7 | 252135-П2 |
Шайба пружинная 8 Подробнее |
|
|
| 7 | 252135-П2 |
Шайба пружинная 8 Подробнее |
|
|
| 8 | 66-1104145 |
Скоба крепления трубки к поперечине Подробнее |
|
|
| 9 | 224598-П8 |
Винт М5Х12 крепления фланца приемной трубки топливопровода Подробнее |
|
|
| 10 | 293196-П |
Шайба 5,5 Подробнее |
|
|
 |
11 | 12-1104022 |
Прокладка фланца приемной трубки топливопровода Подробнее |
|
| 12 | 66-1104016 |
Труба в сборе Подробнее |
|
|
| 13 | 66-1104033 |
Пружина фланца фильтра приемной трубы топливопровода крепления фланца Подробнее |
|
|
| 14 | 66-1104040 |
Фланец фильтра приемной трубки топливопровода Подробнее |
|
|
| 15 | 21-1104027 |
Фильтр приемной трубы топливопровода в сборе Подробнее |
|
|
| 16 | 66-1104012 |
Труба приемная топливопровода с фильтром в сборе Подробнее |
|
|
| 17 | 258726-П8 |
Штифт 4Х22 приемной трубки топливопровода Подробнее |
|
|
| 18 | 685-1104070 |
Трубка от топливного бака в сборе Подробнее |
|
|
| 19 | 298354-П7 |
Штуцер К1/4" для присоединения трубки к отстойнику угловой Подробнее |
|
|
| 20 | 298355-П8 |
Штуцер К1/4" для присоединения трубки к отстойнику прямой Подробнее |
|
|
| 21 | 53-1104085 |
Трубка топливопровода к насосу в сборе Подробнее |
|
|
| 22 | 53-1104100 |
Шланг топливопровода гибкий в сборе Подробнее |
|
|
| 23 | 297581-П8 |
Лента хомутика тяги привода замка капота стяжная Подробнее |
|
|
| 24 | 297580-П8 |
Пряжка хомутика Подробнее |
|
|
| 25 | 297575-П8 |
Шплинт пряжки хомутика Подробнее |
|
