| ← Промежуточный карданный вал | Рама → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250512-П8 |
Гайка М10 Подробнее |
|
||
| 250512-П8 |
Гайка М10 Подробнее |
|
||
| 250651-П8 |
Гайка М22Х1,5 регулировочного винта ведомой шестерни Подробнее |
|
||
| 250977-П18 |
Гайка М12Х1,25 Подробнее |
|
||
| 252137-П2 |
Шайба пружинная 12 Подробнее |
|
||
| 252137-П2 |
Шайба пружинная 12 Подробнее |
|
||
| 252138-П2 |
Шайба пружинная 14 Подробнее |
|
||
 |
258039-П |
Шплинт 3Х20 Подробнее |
||
| 258056-П |
Шплинт 4Х40 Подробнее |
|
||
| 258267-П |
Шплинт-проволока 1,2Х550 Подробнее |
|
||
| 258288-П |
Шплинт-проволока 16Х350 Подробнее |
|
||
| 292855-П8 |
Гайка М14Х1,5 Подробнее |
|
||
| 292958-П |
Гайка М24Х1,5 Подробнее |
|
||
| 53-2400012 |
Мост задний с тормозами и ступицами Подробнее |
|||
| 53-2401008 |
Картер заднего моста в сборе (с подушками, крышкой и усилителем) Подробнее |
|
||
| 53-2401009 |
Картер заднего моста в сборе (с крышкой и усилителем) Подробнее |
|
||
| 53-2401054 |
Гайка подшипников ступицы заднего колеса со сштифтом в сборе Подробнее |
|
||
| 53-2402010 |
Редуктор заднего моста в сборе Подробнее |
|
||
| 53-2402012 |
Картер редуктора заднего моста с крышками подшипников в сборе Подробнее |
|
||
| 53-2402020 |
Шестерни главной пары заднего моста ведущая и ведомая (комплект после притирки) Подробнее |
|
||
| 53-2402022 |
Муфта с наружными кольцами подшипников ведущей шестерни главной пары заднего моста в сборе Подробнее |
|
||
| 53-2402032 |
Прокладка подшипников ведущей шестерни главной пары заднего моста регулировочная (толщиной 0,15 мм) Подробнее |
|
||
| 53-2402033 |
Прокладка подшипников ведущей шестерни главной пары заднего моста регулировочная (толщиной 0,25 мм) Подробнее |
|
||
| 53-2402047 |
Прокладка муфты подшипников ведущей шестерни главной пары заднего моста (толщиной 0,25 мм) Подробнее |
|
||
| 53-2402048 |
Прокладка муфты подшипников ведущей шестерни главной пары заднего моста (толщиной 0,8 мм) Подробнее |
|
||
| 53-2402050 |
Крышка картера заднего моста передняя с сальником в сборе Подробнее |
|
||
| 53-2402078 |
Винт упора ведомой шестерни главной пары заднего моста регулировочный в сборе Подробнее |
|
||
| 53-2403010 |
Дифференциал заднего моста в сборе Подробнее |
|
||
 |

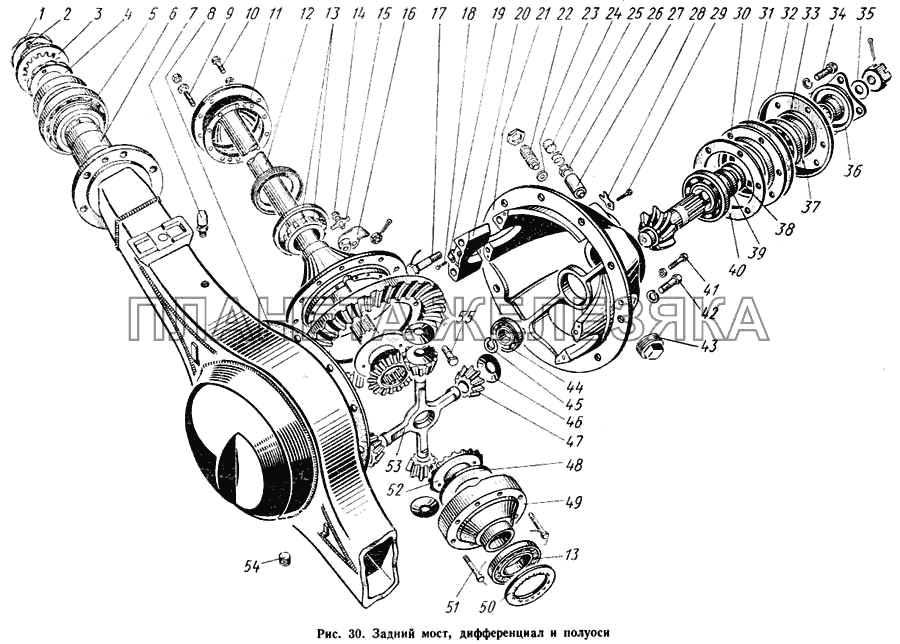

1 | 53-2401052 |
Гайка подшипников ступицы заднего колеса Подробнее |
|
| 2 | 294990-П |
Штифт 5Х11 гайки подшипников ступицы заднего колеса стопорный Подробнее |
|
|
 |
3 | 51-2401050 |
Шайба гайки подшипников ступицы заднего колеса стопорная Подробнее |
|
| 4 | 53-2401053 |
Гайка подшипников ступицы заднего колеса с отверстием для штифта Подробнее |
|
|
| 5 | 53-2401025 |
Втулка сальника ступицы заднего колеса Подробнее |
|
|
| 6 | 53-2401005 |
Картер заднего моста в сборе Подробнее |
|
|
 |
7 | 298430-П |
Сапун в сборе Подробнее |
|
 |
8 | 53-2402045 |
Прокладка картера редуктора заднего моста Подробнее |
|
| 9 | 291882-П8 |
Шпилька М14-М14Х1,5Х35 полуоси заднего колеса Подробнее |
|
|
| 10 | 201496-П8 |
Болт М10Х22 крепления кронштейна к раме Подробнее |
|
|
| 11 | 53-2403048 |
Прокладка полуоси заднего моста Подробнее |
|
|
 |
12 | 53-2403070 |
Полуось заднего моста Подробнее |
|
| 13 | 51-2403036 |
Подшипник коробки сателлитов дифференциала заднего моста в сборе Подробнее |
|
|
| 14 | 201457-П |
Болт М8Х22 маслоуловителя дифференциала заднего моста Подробнее |
|
|
| 15 | 51-2403023 |
Шайба болта крепления маслоуловителя дифференциала зад- Подробнее |
|
|
| 16 | 53-2403022 |
Маслоуловитель коробки сателлитов дифференциала заднего моста Подробнее |
|
|
| 17 | 291151-П |
Болт М16Х105 крышки подшипника дифференциала заднего моста Подробнее |
|
|
| 18 | 290606-П |
Болт М8Х15 крепления пластины стопорной гайки подшипника дифференциала Подробнее |
|
|
| 19 | 56-2403044 |
Пластина гайки подшипника дифференциала стопорная Подробнее |
|
|
| 20 | 53-2402018 |
Крышка подшипника дифференциала заднего моста в сборе Подробнее |
|
|
| 21 | 53-2402013 |
Картер редуктора заднего моста Подробнее |
|
|
| 22 | 53-2402079 |
Винт упора ведомой шестерни главной пары заднего моста регулировочный Подробнее |
|
|
| 23 | 51А-2401084 |
Втулка упора ведомой шестерни главной пары заднего моста Подробнее |
|
|
| 24 | 262521-П |
Пробка К1" маслоприемного отверстия Подробнее |
|
|
| 25 | 53-2402089 |
Пружина картера редуктора заднего моста Подробнее |
|
|
| 26 | 53-2402088 |
Тарелка маслоприемной трубки картера редуктора заднего моста Подробнее |
|
|
| 27 | 53-2402086 |
Трубка картера редуктора заднего моста маслоприемная Подробнее |
|
|
| 28 | 53-2402087 |
Пластина маслоприемной трубки картера редуктора заднего моста стопорная Подробнее |
|
|
| 29 | 201419-П8 |
Болт М6Х 18 крепления маслоприемной трубки картера редуктора заднего моста Подробнее |
|
|
| 30 | 53-2402023 |
Муфта подшипников ведущей шестерни главной пары заднего моста Подробнее |
|
|
| 31 | 53-2402035 |
Прокладка муфты подшипников ведущей шестерни главной пары заднего моста Подробнее |
|
|
| 32 | 53-2402051 |
Крышка картера заднего моста передняя Подробнее |
|
|
| 33 | 51-2402052-Б4 |
Сальник ведущей шестерни главной пары заднего моста в сборе Подробнее |
|
|
| 34 | 201330-П8 |
Болт М12Х42 крепления муфты подшипников ведущей шестерни главной пары заднего моста Подробнее |
|
|
| 35 | 51-2402064 |
Шайба гайки вторичного вала коробки передач Подробнее |
|
|
 |
36 | 53-2201100 |
Фланец крепления карданного вала к ведущей шестерне главной пары заднего моста в сборе Подробнее |
|
| 37 | 51-2402025 |
Подшипник ведущей шестерни главной пары заднего моста задний Подробнее |
|
|
| 37 | 56-2402025 |
Подшипник ведущей шестерни главной пары заднего моста передний Подробнее |
|
|
| 38 | 53-2402029 |
Кольцо подшипников ведущей шестерни главной пары заднего моста распорное Подробнее |
|
|
| 39 | 53-2402031 |
Прокладка подшипников ведущей шестерни главной пары заднего моста регулировочная (толщиной 0,1 мм) Подробнее |
|
|
| 40 | 53-2402046 |
Прокладка муфты подшипников ведущей шестерни главной пары заднего моста (толщиной 0, 1 мм) Подробнее |
|
|
| 41 | 201499-П8 |
Болт М10Х30 крепления топливного отстойника Подробнее |
|
|
| 42 | 201566-П8 |
Болт М12Х1,25Х38 крепления редуктора заднего моста Подробнее |
|
|
| 43 | 262517-П |
Пробка К2" контрольного отверстия Подробнее |
|
|
| 44 | 51-2402041 |
Подшипник направляющего конца ведущей шестерни главной пары заднего моста роликовый цилиндрический Подробнее |
|
|
| 45 | 56-2402044 |
Кольцо заднего подшипника ведущей шестерни главной пары заднего моста стопорное Подробнее |
|
|
| 46 | 53-2403058 |
Шайба сателлита опорная Подробнее |
|
|
| 47 | 53-2403055 |
Сателлит дифференциала заднего моста Подробнее |
|
|
| 48 | 53-2403030 |
Шайба шестерни полуоси заднего моста опорная Подробнее |
|
|
| 49 | 53-2403016 |
Коробка сателлитов дифференциала заднего моста в сборе Подробнее |
|
|
| 50 | 50-2403040 |
Гайка подшипника дифференциала Подробнее |
|
|
| 51 | 53-2403034 |
Болт коробки сателлитов дифференциала заднего моста Подробнее |
|
|
| 52 | 53-2403050 |
Шестерня полуоси заднего моста Подробнее |
|
|
| 53 | 53-2403060 |
Крестовина сателлитов дифференциала заднего моста Подробнее |
|
|
| 54 | А-24457 |
Пробка наливного и сливного отверстий картера коробки передач Подробнее |
|
|
| 55 | 53-2403232 |
Болт крепления ведомой шестерни главной пары заднего моста Подробнее |
|
