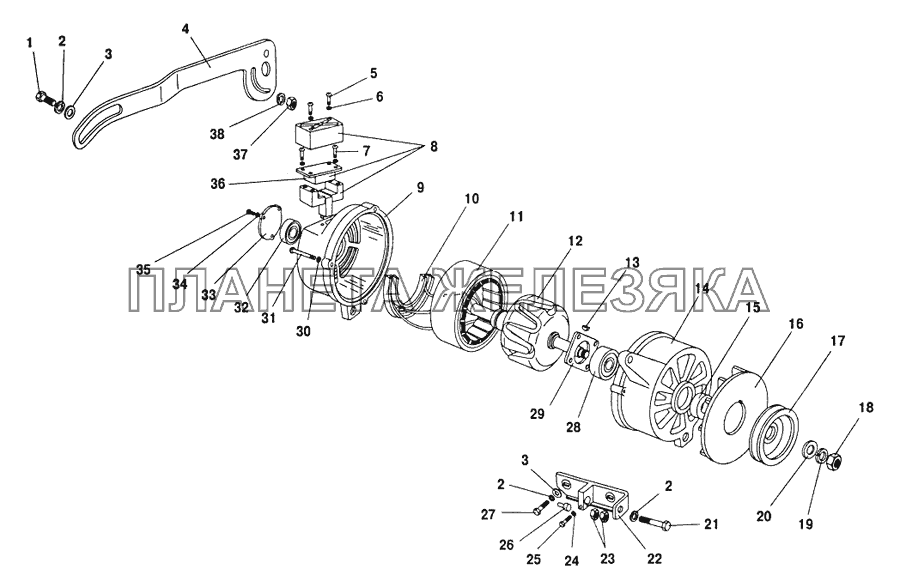

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Г287М-3701000 |
Генератор 14В, 80А в сборе Подробнее |
|
||
| 1 | 201507-П29 |
Болт М10х50 Подробнее |
|
|
| 2 | 252136-П29 |
Шайба 10 пружинная Подробнее |
|
|
| 3 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 4 | 3205-3701013 |
Планка генератора установочная Подробнее |
|
|
| 5 | НО-0424 |
Винт М4х32 Подробнее |
|
|
| 6 | Х-1012-5. |
Шайба Подробнее |
|
|
| 7 | НО-0424 |
Винт М4х32 Подробнее |
|
|
| 8 | Г266-3701010-А |
Щеткодержатель с регулятором напряжения и кожухом в сборе Подробнее |
|
|
| 9 | Г287М-3701300 |
Крышка со стороны контактных колец в сборе Подробнее |
|
|
| 10 | БПВ7-100 |
Выпрямительный блок Подробнее |
|
|
| 11 | 6501.3701100 |
Статор в сборе Подробнее |
|
|
| 12 | Г287К-3701200 |
Ротор в сборе Подробнее |
|
|
| 13 | НО-7501 |
Шпонка 4х7,5 Подробнее |
|
|
| 14 | Г287К-3701400 |
Крышка со стороны привода в сборе Подробнее |
|
|
| 15 | Г250-3701054 |
Втулка Подробнее |
|
|
| 16 | Г287-370Ю55-А |
Вентилятор в сборе Подробнее |
|
|
| 17 | Г287А-3701051 |
Шкив генератора Подробнее |
|
|
| 18 | МХ-0235 |
Гайка Подробнее |
|
|
| 19 | МХ-0234 |
Шайба Подробнее |
|
|
| 20 | НО-1002 |
Шайба Подробнее |
|
|
 |
21 | 201505-П29 |
Болт 10х45 Подробнее |
|
| 22 | 66-3701030-30 |
Кронштейн генератора Подробнее |
|
|
| 23 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 24 | 252135-П29 |
Шайба 8 Подробнее |
|
|
 |
25 | 200263-П29 |
Болт М8х35 Подробнее |
|
| 26 | 3205-3701020 |
Палец генератора установочный Подробнее |
|
|
 |
27 | 201501-П29 |
Болт М10х35 крепления отстойника Подробнее |
|
| 28 | 6-180603КС9Ш1 |
Подшипник в сборе Подробнее |
|
|
| 29 | Г250А1-3701404 |
Шайба специальная Подробнее |
|
|
| 30 | Х-4001 |
Шайба Подробнее |
|
|
| 31 | НО-0603 |
Винт Подробнее |
|
|
| 32 | 6-180304КС9Ш1 |
Подшипник в сборе Подробнее |
|
|
| 33 | Г266-3701060 |
Крышка подшипника Подробнее |
|
|
| 34 | Х-1012 |
Шайба Подробнее |
|
|
| 35 | 8Х-1541 |
Винт М8х8 Подробнее |
|
|
 |
36 | 250515-П29 |
Гайка М12х1,25 Подробнее |
|
| 37 | 252137-П29 |
Шайба 6 Подробнее |
|
|
 |
38 | Я112А1 |
Регулятор напряжения Подробнее |
