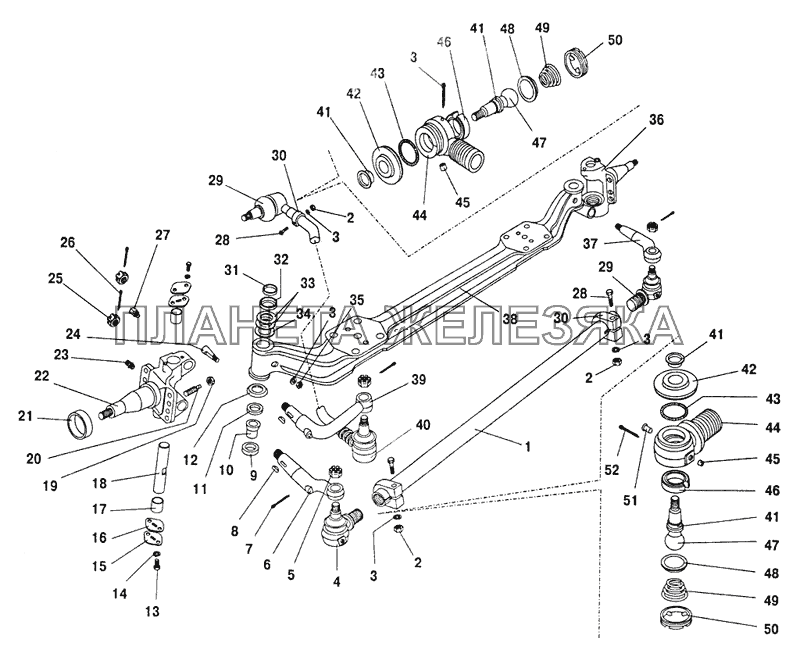

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1.301 |
Масленка Подробнее |
|
||
| 130-3003067-А |
Вкладыш наконечника поперечной рулевой тяги нижний Подробнее |
|
||
| 201454-П29 |
Болт М8х16 крепления ступицы вала Подробнее |
|
||
| 205467-П29 |
Болт М12х1,25-6gх70 хомута крышки наконечника Подробнее |
|
||
| 250917-П29 |
Гайка М12х1,25-6Н Подробнее |
|
||
 |
251015-П29 |
Гайка М20х1,5 Подробнее |
||
| 252135-П29 |
Шайба 8 Подробнее |
|
||
| 258013-П29 |
Шплинт 2х16 Подробнее |
|
||
| 258040-П29 |
Шплинт 3,2х25 Подробнее |
|
||
| 3205-3003070-01 |
Крышка наконечника тяги сошки Подробнее |
|
||
| 3205-3003074-01 |
Кожух защитный Подробнее |
|
||
| 3205-3414014 |
Кольцо кожуха Подробнее |
|
||
| 3205-3414060 |
Наконечник тяги сошки с заклепкой в сборе Подробнее |
|
||
| 32053-3000012 |
Ось передняя с тормозами и ступицами в сборе Подробнее |
|
||
| 32053-3000015 |
Ось передняя в сборе Подробнее |
|
||
| 66-01-3003112 |
Буфер вкладыша наконечника тяги Подробнее |
|
||
 |
66-3003032 |
Палец шаровой Подробнее |
||
| 66-3003066-01 |
Вкладыш наконечника поперечной рулевой тяги верхний Подробнее |
|
||
| 1 | 32053-3414054 |
Тяга рулевой трапеции Подробнее |
|
|
| 1 | 4331-3414052 |
Тяга рулевой трапеции с наконечниками в сборе Подробнее |
|
|
 |
2 | 250515-П29 |
Гайка М12х1,25 Подробнее |
|
| 3 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
 |
4 | 4331-3414059-10 |
Наконечник тяги рулевой трапеции левый с гайкой в сборе Подробнее |
|
| 4 | 4331-3414060-10 |
Наконечник тяги рулевой трапеции правый с заклепкой в сборе Подробнее |
|
|
| 4 | 4331-3414061-10 |
Наконечник тяги рулевой трапеции левый с заклепкой в сборе Подробнее |
|
|
| 4 | 4331-3414062-10 |
Наконечник тяги рулевой трапеции правый Подробнее |
|
|
| 5 | 303286-029 |
Гайка Подробнее |
|
|
| 6 | 133-3001031-Б |
Рычаг поворотного кулака левый Подробнее |
|
|
 |
7 | 258054-П29 |
Шплинт Подробнее |
|
| 8 | 482702-П |
Шпонка сегментная Подробнее |
|
|
| 9 | 4331-3001090 |
Подшипник опорный в сборе Подробнее |
|
|
| 10 | 4331-3001091 |
Уплотнитель опорного подшипника Подробнее |
|
|
| 11 | 4331-3001029-10 |
Манжета опорного подшипника Подробнее |
|
|
| 12 | 4331-3001027-10 |
Кольцо опорного подшипника Подробнее |
|
|
 |
13 | 201495-П29 |
Болт М10х20 Подробнее |
|
| 14 | 252136-П |
Шайба пружинная Подробнее |
|
|
| 15 | 133-3001054 |
Крышка поворотного кулака Подробнее |
|
|
| 16 | 133-3001055 |
Прокладка крышки Подробнее |
|
|
| 16 | 3205-3003075 |
Прокладка крышки Подробнее |
|
|
| 17 | 4331-3001016 |
Втулка поворотного кулака Подробнее |
|
|
 |
18 | 4331-3001019 |
Шкворень Подробнее |
|
 |
19 | 250561-П29 |
Гайка М16 Подробнее |
|
| 20 | 3205-3001026 |
Упор поворотного кулака Подробнее |
|
|
| 21 | 133-3103050 |
Кольцо манжеты ступицы переднего колеса Подробнее |
|
|
| 22 | 4331-3001014 |
Кулак поворотный правый Подробнее |
|
|
| 22 | 4331-3001015 |
Кулак поворотный левый Подробнее |
|
|
| 23 | 304814-П |
Масленка Подробнее |
|
|
| 24 | 4331-2912481 |
Клин шкворня Подробнее |
|
|
| 25 | 303293-П29 |
Гайка Подробнее |
|
|
| 26 | 258084-П29 |
Шплинт Подробнее |
|
|
| 27 | 304817-П |
Масленка Подробнее |
|
|
| 28 | 301413 |
Болт М12х1,25-6gх60 Подробнее |
|
|
 |
29 | 4331-3414058-10 |
Наконечник рулевой тяги резьбовой в сборе Подробнее |
|
| 30 | 3205-3003014 |
Хомут крепления наконечника Подробнее |
|
|
| 30 | 4331-3414099 |
Хомут крепления наконечника Подробнее |
|
|
| 31 | 4331-3001018 |
Манжета втулок поворотного кулака Подробнее |
|
|
| 32 | 4331-3001023 |
Обойма манжеты Подробнее |
|
|
| 33 | 305921-П |
Шайба регулировочная Подробнее |
|
|
| 34 | 305884-П |
Шайба регулировочная Подробнее |
|
|
 |
35 | 250514-П29 |
Гайка М12 Подробнее |
|
| 36 | 4331-3001012 |
Кулак поворотный правый с втулками в сборе Подробнее |
|
|
| 36 | 4331-3001013 |
Кулак поворотный левый с втулками в сборе Подробнее |
|
|
| 37 | 133-3001030-Б |
Рычаг поворотного кулака правый Подробнее |
|
|
| 38 | 32053-3001030 |
Балка передней оси Подробнее |
|
|
| 39 | 4331-3001035 |
Рычаг поворотного кулака верхний Подробнее |
|
|
| 40 | 32053-3414010 |
Тяга сошки рулевого механизма в сборе Подробнее |
|
|
| 40 | 32053-3414010-02 |
Тяга сошки рулевого механизма в сборе Подробнее |
|
|
| 40 | 32053-3414011 |
Тяга сошки рулевого механизма Подробнее |
|
|
| 40 | 32053-3414011-02 |
Тяга сошки рулевого механизма с наконечниками и хомутом в сборе Подробнее |
|
|
| 41 | 4331-3414071 |
Опора чехла Подробнее |
|
|
 |
42 | 130-3003074-Б |
Чехол защитный Подробнее |
|
| 43 | 130-3003076 |
Пружина чехла Подробнее |
|
|
| 44 | 4331-3414063-10 |
Наконечник тяги рулевой трапеции левый Подробнее |
|
|
| 45 | 262531-П29 |
Пробка КГ1/8" Подробнее |
|
|
| 46 | 4331-3414066 |
Вкладыш верхний Подробнее |
|
|
 |
47 | 4331-3003065 |
Палец шаровой Подробнее |
|
| 48 | 4331-3414022 |
Вкладыш нижний Подробнее |
|
|
| 49 | 4331-3414021 |
Пружина тяги Подробнее |
|
|
| 50 | 4331-3414026 |
Пробка наконечника Подробнее |
|
|
| 51 | 304171-П |
Заклепка Подробнее |
|
|
| 52 | 258038-П29 |
Шплинт 3,3х10 Подробнее |
|
