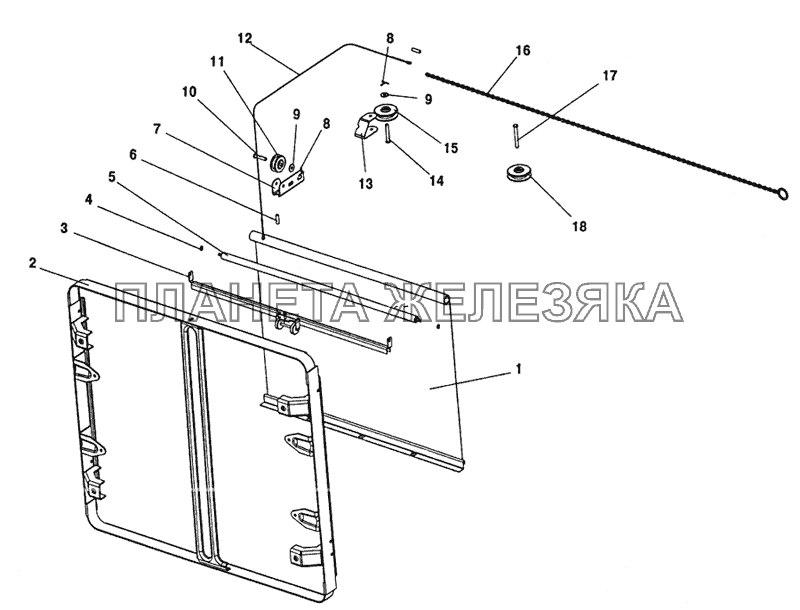

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3205-1310310 |
Шторка с барабаном, держателем, роликом и тросом Подробнее |
|
||
| 3205-1310347 |
Держатель барабана шторки с кронштейном Подробнее |
|
||
| 652-1310360 |
Ось ролика шторки Подробнее |
|
||
| 652-1310362-Б |
Ролик шторки Подробнее |
|
||
| 672-1310372-Б |
Держатель шторки Подробнее |
|
||
| 1 | 672-1310368-Б |
Шторка радиатора в сборе Подробнее |
|
|
| 2 | 3205-1309109 |
Рамка крепления кожуха Подробнее |
|
|
| 3 | 3205-1310348 |
Держатель барабана Подробнее |
|
|
| 4 | 652-1310366 |
Кольцо стопорное наружное Подробнее |
|
|
| 5 | 672-1310324-Б |
Барабан шторки в сборе Подробнее |
|
|
| 6 | 652-1310042 |
Трубка троса Подробнее |
|
|
| 7 | 3205-1310407-10 |
Кронштейн ролика Подробнее |
|
|
| 8 | 258013-П29 |
Шплинт 2х16 Подробнее |
|
|
| 9 | 252004-П29 |
Шайба диаметром 6 Подробнее |
|
|
| 10 | 260015-П29 |
Палец 6х26 Подробнее |
|
|
| 11 | 652-1310064 |
Ролик троса шторки радиатора Подробнее |
|
|
| 12 | 3205-1310364 |
Тросик Подробнее |
|
|
| 13 | 3205-1310402 |
Кронштейн Подробнее |
|
|
| 14 | 260016-П8 |
Палец Подробнее |
|
|
| 15 | 3205-1310064 |
Ролик Подробнее |
|
|
| 16 | 3205-1310460 |
Цепочка шторки Подробнее |
|
|
| 17 | 260023-П29 |
Палец 6х48 Подробнее |
|
|
| 18 | 3205-1310066 |
Ролик шторки радиатора Подробнее |
|
