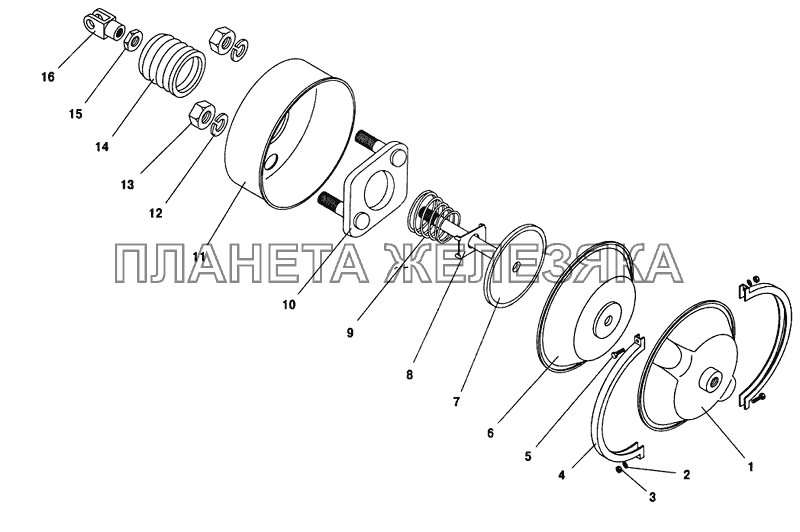

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3519034-10 |
Шток Подробнее |
|
||
 |
100-3519210 |
Тормозная камера тип 24 в сборе Подробнее |
||
| 100-3519235-10 |
Опорный диск Подробнее |
|
||
| 1 | 100-3519240 |
Крышка Подробнее |
|
|
| 2 | 305890 |
Шайба 8 Подробнее |
|
|
| 3 | 250510 |
Гайка М8-6Н Подробнее |
|
|
 |
4 | 100-3519246 |
Хомут Подробнее |
|
| 5 | 301550 |
Болт М8-6g Подробнее |
|
|
 |
6 | 100-3519250 |
Диафрагма 24 Подробнее |
|
| 7 | 100-3519230 |
Шток с диском в сборе Подробнее |
|
|
| 8 | 100-3519458 |
Тарелка пружины Подробнее |
|
|
 |
9 | 100-3519254 |
Возвратная пружина Подробнее |
|
| 10 | 100-3519225 |
Фланец в сборе Подробнее |
|
|
| 11 | 100-3519221 |
Корпус в сборе Подробнее |
|
|
| 12 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
 |
13 | 250514-П29 |
Гайка М12 Подробнее |
|
| 14 | 100-3519239 |
Чехол защитный Подробнее |
|
|
| 15 | 250634 |
Гайка Подробнее |
|
|
| 16 | 100-3519238 |
Вилка Подробнее |
|
