| ← Дверь пассажирская одностворчатая | Механизм открывания одностворчатой пассажирской двери с трубопроводами → |

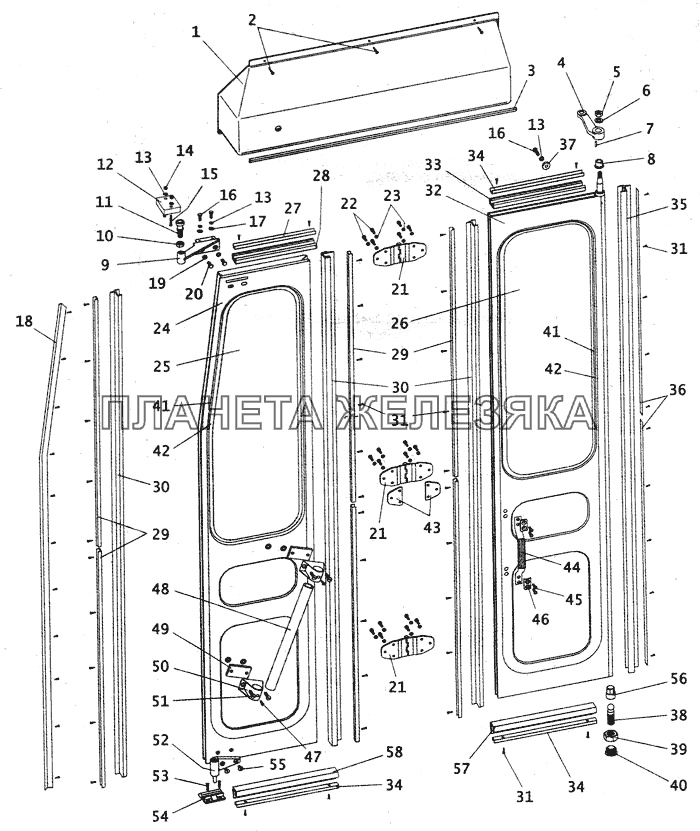

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3205-6100010-10 |
Дверь пассажирская в сборе Подробнее |
|
||
| 4230-110-6100010 |
Дверь передняя в сборе Подробнее |
|
||
| 4230-110-6102012 |
Кожух направляющей ролика задней двери Подробнее |
|
||
| 9У8.332.037 |
Рычаг механизма открывания пассажирский двери Подробнее |
|
||
| 1 | 4230-110-6102010 |
Кожух направляющей ролика передней двери Подробнее |
|
|
| 2 | 241820-П29 |
Винт М4х18 Подробнее |
|
|
| 3 | 3205-6107176 |
Уплотнитель проема пассажирской двери Подробнее |
|
|
| 4 | 9У8.332.044 |
Рычаг механизма открывания пассажирской двери Подробнее |
|
|
| 5 | 250559-П29 |
Гайка М14 (верхняя опора) Подробнее |
|
|
| 6 | 252138-П29 |
Шайба 6 Подробнее |
|
|
| 7 | 3205-6108170 |
Шпонка Подробнее |
|
|
| 8 | 672-1602468 |
Втулка оси педали Подробнее |
|
|
| 9 | 3205-6108052 |
Кронштейн оси направляющего ролика Подробнее |
|
|
| 9 | 4230-110-6108052 |
Кронштейн оси направляющего ролика Подробнее |
|
|
| 10 | 250636-П29 |
Гайка М16 Подробнее |
|
|
| 11 | 3205-6106050 |
Ролик направляющий в сборе Подробнее |
|
|
| 11 | 3205-6106054 |
Ось направляющего ролика Подробнее |
|
|
 |
11 | 80200 |
Подшипник ГОСТ 7242-81 Подробнее |
|
| 12 | 3205-6106066 |
Упор направляющего ролика двери Подробнее |
|
|
| 13 | 252004-П29 |
Шайба диаметром 6 Подробнее |
|
|
| 14 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 15 | 221613-П29 |
Винт М6х35 Подробнее |
|
|
| 16 | 224624-П29 |
Винт М6х14 крепления панели спинки нижний Подробнее |
|
|
| 17 | 252154-П29 |
Шайба 6 Подробнее |
|
|
| 18 | 4230-110-6102020 |
Накладка стойки передней двери Подробнее |
|
|
| 19 | 252135-П29 |
Шайба 8 Подробнее |
|
|
 |
20 | 201458-П29 |
Болт М8х6gx25 Подробнее |
|
| 21 | 3205-6106010 |
Петля пассажирской двери Подробнее |
|
|
| 21 | 3205-6106012 |
Петля пассажирской двери наружная Подробнее |
|
|
| 21 | А85-6106003-Б |
Ось петли Подробнее |
|
|
 |
22 | 201420-П29 |
Болт М6х20 Подробнее |
|
| 23 | 252134-П29 |
Шайба 6 Подробнее |
|
|
| 24 | 3205-6101012 |
Створка пассажирской двери ведомая Подробнее |
|
|
| 24 | 3205-6101016 |
Каркас ведомой створки Подробнее |
|
|
| 24 | 3205-6101041 |
Панель створки пассажирской двери наружная левая Подробнее |
|
|
| 24 | 3205-6106047 |
Панель ведомой створки пассажирской двери внутренняя Подробнее |
|
|
| 24 | 4230-110-6101012 |
Створка передней двери ведомая в сборе Подробнее |
|
|
| 24 | 4230-110-6101016 |
Каркас ведомой створки передней двери Подробнее |
|
|
| 24 | 4230-110-6101041 |
Панель створки передней двери наружная левая Подробнее |
|
|
| 24 | 4230-110-6106047 |
Панель ведомой створки передней двери внутренняя Подробнее |
|
|
| 25 | 4230-110-6103026 |
Стекло передней пассажирской двери Подробнее |
|
|
| 26 | 3205-6103010 |
Стекло пассажирской двери Подробнее |
|
|
| 27 | 3205-6107238 |
Профиль крепления уплотнители ведомой створки горизонтальный верхний Подробнее |
|
|
| 28 | 3205-6107212 |
Уплотнитель ведомой створки верхний Подробнее |
|
|
| 29 | 3205-6107230 |
Профиль крепления уплотнителя Подробнее |
|
|
| 30 | 3205-6107206 |
Уплотнитель пассажирской двери вертикальный Подробнее |
|
|
| 31 | 240818-П29 |
Винт М4х12 крепления накладки упора Подробнее |
|
|
| 32 | 3205-6101010-10 |
Створка пассажирской двери ведущая Подробнее |
|
|
| 32 | 3205-6101014-10 |
Каркас ведущей створки Подробнее |
|
|
| 32 | 3205-6101040 |
Панель створки пассажирской двери наружная правая Подробнее |
|
|
| 32 | 3205-6101044-10 |
Панель ведущей створки пассажирской двери внутренняя Подробнее |
|
|
| 32 | 4230-110-6101010 |
Створка передней двери ведущая в сборе Подробнее |
|
|
| 32 | 4230-110-6101014 |
Каркас ведущей створки Подробнее |
|
|
| 32 | 4230-110-6101040 |
Панель ведущей створки передней двери наружная правая Подробнее |
|
|
| 32 | 4230-110-6101046 |
Панель ведущей створки передней двери внутренняя Подробнее |
|
|
| 33 | 3205-6107210 |
Уплотнитель ведущей створки верхний Подробнее |
|
|
| 34 | 3205-6107236 |
Профиль крепления уплотнителя горизонтальный Подробнее |
|
|
| 35 | 3205-6107208-10 |
Уплотнитель ведущей створки вертикальный Подробнее |
|
|
| 36 | 3205-6107240 |
Пластина Подробнее |
|
|
| 37 | 3205-6106160 |
Буфер пассажирской двери Подробнее |
|
|
| 38 | 3205-6106130 |
Опора пассажирской двери нижняя Подробнее |
|
|
 |
39 | 250565-П29 |
Гайка М20 (нижняя опора) Подробнее |
|
| 40 | 3205-6106134 |
Пробка опоры Подробнее |
|
|
| 41 | 3205-6103012 |
Уплотнитель стекла Подробнее |
|
|
| 42 | 3205-6103014 |
Замок уплотнителя стекла Подробнее |
|
|
| 43 | 3205-6106016 |
Прокладка средней петли Подробнее |
|
|
| 44 | 672-6205016 |
Аварийная ручка двери в сборе Подробнее |
|
|
| 45 | 223064-П29 |
Винт М6х14 Подробнее |
|
|
| 46 | 672-6205018-02 |
Наконечник ручки Подробнее |
|
|
| 47 | 241820-П29 |
Винт М4х18 Подробнее |
|
|
| 48 | 3205-8104016 |
Поручень Подробнее |
|
|
| 49 | 5272-8202040 |
Пластина кронштейна поручня Подробнее |
|
|
| 50 | 3205-8104022 |
Кронштейн поручня Подробнее |
|
|
| 51 | 221606-П29 |
Винт М6-6gх18 ОСТ 37.001.125-81 Подробнее |
|
|
| 52 | 24-3575022 |
Пружина Подробнее |
|
|
| 52 | 3205-6106070 |
Фиксатор Подробнее |
|
|
| 52 | 3205-6106072 |
Корпус фиксатора Подробнее |
|
|
| 52 | 3205-6106074 |
Ось фиксатора Подробнее |
|
|
| 52 | 3205-6106076 |
Пробка фиксатора Подробнее |
|
|
| 53 | 220106-П29 |
Винт М6х18 Подробнее |
|
|
| 54 | 3205-6106082 |
Упор фиксатора створки пассажирской двери Подробнее |
|
|
| 55 | 221663-П29 |
Винт М8х18 Подробнее |
|
|
 |
56 | 3205-6106144 |
Втулка опоры Подробнее |
|
| 57 | 3205-6107204 |
Уплотнитель проема пассажирской двери нижний Подробнее |
|
|
| 58 | 3205-6107214 |
Уплотнитель ведомой створки нижний Подробнее |
|
