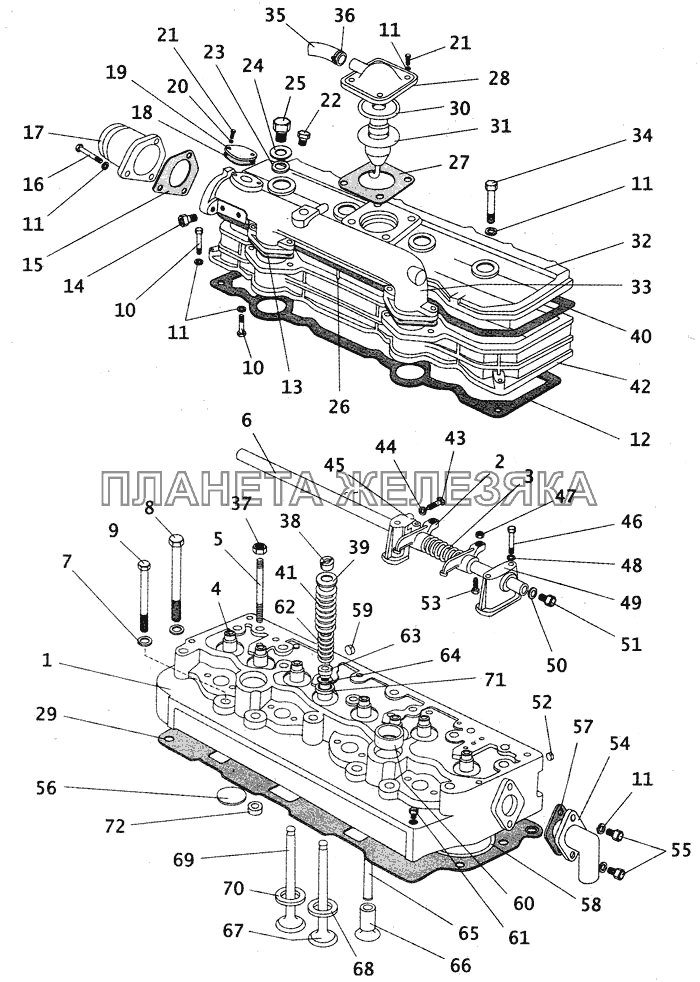

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 240-1007151-Б |
Стойка крайняя Подробнее |
|
||
| 240-1007152-Б |
Стойка средняя Подробнее |
|
||
| 245-1003011-01 |
Головка блока цилиндров в сборе Подробнее |
|
||
| 245-1003013-А-05 |
Головка блока цилиндров в сборе Подробнее |
|
||
| 245-1003030-Г-02 |
Крышка головки блока цилиндров в сборе Подробнее |
|
||
| 50-1007170-Б |
Винт регулировочный с гайкой Подробнее |
|
||
| 1 | 245-1003015-А-01 |
Головка цилиндров Подробнее |
|
|
 |
2 | 50-1007212-А3 |
Коромысло Подробнее |
|
| 2 | 50-1007212-А4 |
Коромысло Подробнее |
|
|
| 3 | 50-1007103-А |
Пружина оси коромысел Подробнее |
|
|
| 4 | 240-1007032-Б |
Втулка Подробнее |
|
|
 |
5 | 50-1003112 |
Шпилька стойки Подробнее |
|
| 6 | 50-1007102-А1 |
Ось коромысел Подробнее |
|
|
 |
7 | 48-1002318 |
Шайба Подробнее |
|
 |
8 | 240-1002047 |
Болт Подробнее |
|
 |
9 | 240-1002047-01 |
Болт Подробнее |
|
| 10 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 11 | 8.65Г.06 |
Шайба Подробнее |
|
|
 |
12 | 240-1003108 |
Прокладка Подробнее |
|
 |
13 | 240-1003031 |
Прокладка Подробнее |
|
| 14 | 245-1003037 |
Футорка Подробнее |
|
|
| 15 | 240-1003264-А |
Прокладка Подробнее |
|
|
| 16 | М8-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 17 | 245-1003270-Б |
Труба воздухоподводящая Подробнее |
|
|
| 18 | 240-3707115-А1 |
Прокладка Подробнее |
|
|
| 19 | 240-1003034 |
Заглушка Подробнее |
|
|
| 20 | 6.65Г.06 |
Шайба Подробнее |
|
|
| 21 | М6-6gх16.88.35.019 |
Болт Подробнее |
|
|
| 22 | КГ1/8"А12.019 |
Пробка Подробнее |
|
|
 |
23 | 50-1003107-А |
Кольцо Подробнее |
|
| 24 | 50-1003106 |
Шайба Подробнее |
|
|
 |
25 | 50-1003104-А |
Гайка колпака Подробнее |
|
| 26 | 2,5х10 |
Штифт Подробнее |
|
|
| 27 | 240-1002444-А1 |
Прокладка Подробнее |
|
|
| 28 | 245-1014430-02 |
Корпус сапуна с трубкой Подробнее |
|
|
| 29 | 50-1003020-А5 |
Прокладка головки блока цилиндров Подробнее |
|
|
| 30 | 245-1014445 |
Маслоотражатель Подробнее |
|
|
 |
31 | 245-1014440 |
Стакан Подробнее |
|
 |
32 | 245-1003122 |
Колпак Подробнее |
|
 |
33 | 245-1003033-Г |
Коллектор впускной Подробнее |
|
| 34 | М8-6gх80.88.35.019 |
Болт Подробнее |
|
|
| 35 | 20х29-1,6 |
Рукав Подробнее |
|
|
| 36 | ХЧП10.019 |
Хомут Подробнее |
|
|
| 37 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
 |
38 | 50-1007053-А1 |
Сухарь клапана Подробнее |
|
| 38 | 50-1007053-А2 |
Сухарь клапана Подробнее |
|
|
 |
39 | 240-1007048 |
Тарелка пружин клапана Подробнее |
|
 |
40 | 240-1003109 |
Прокладка Подробнее |
|
 |
41 | 240-1007045-А2 |
Пружина клапана наружная Подробнее |
|
| 41 | 240-1007045-А3 |
Пружина клапана наружная Подробнее |
|
|
| 41 | 240-1007045-А4 |
Пружина клапана наружная Подробнее |
|
|
| 41 | 240-1007045-А5 |
Пружина клапана наружная Подробнее |
|
|
 |
42 | 240-1003032-А |
Крышка головки блока цилиндров Подробнее |
|
| 43 | 240-1007185 |
Фиксатор Подробнее |
|
|
| 44 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 45 | 240-1007152-Б-01 |
Стойка оси коромысел средняя Подробнее |
|
|
| 46 | М12-6gх85.88.35.019 |
Болт Подробнее |
|
|
| 47 | Д02-063 |
Гайка Подробнее |
|
|
| 48 | 12.01.08кп.019 |
Шайба Подробнее |
|
|
| 49 | 240-1007151-Б-01 |
Стойка оси коромысел крайняя Подробнее |
|
|
| 50 | 50-1007183 |
Шайба пробки Подробнее |
|
|
| 51 | 50-1007182 |
Пробка оси коромысел Подробнее |
|
|
 |
52 | 240-1003037 |
Заглушка Подробнее |
|
 |
53 | 50-1007175-Б1 |
Винт регулировочный Подробнее |
|
| 54 | 4230-8106030 |
Фланец Подробнее |
|
|
| 55 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
 |
56 | 240-1003027-А2 |
Заглушка Подробнее |
|
| 57 | 50-1015598 |
Прокладка Подробнее |
|
|
 |
58 | 260-1003031-А1 |
Кольцо Подробнее |
|
| 59 | Д02-003-А |
Заглушка Подробнее |
|
|
| 60 | 50-1003103-А |
Стакан Подробнее |
|
|
| 61 | КГ3/8"А12.016 |
Пробка Подробнее |
|
|
 |
62 | 240-1007046-А1 |
Пружина клапана внутренняя Подробнее |
|
| 62 | 240-1007046-А3 |
Пружина клапана внутренняя Подробнее |
|
|
| 62 | 240-1007046-А4 |
Пружина клапана внутренняя Подробнее |
|
|
 |
63 | 240-1007020 |
Манжета уплотнительная Подробнее |
|
 |
64 | 240-1007055 |
Шайба пружины клапана верхняя Подробнее |
|
| 65 | 240-1007310-Б |
Штанга Подробнее |
|
|
| 65 | 240-1007310-Б1 |
Штанга Подробнее |
|
|
| 66 | 240-1007375-А1 |
Толкатель Подробнее |
|
|
| 66 | 240-1007375-А2 |
Толкатель Подробнее |
|
|
| 67 | 240-1007015-Б6 |
Клапан выпускной Подробнее |
|
|
| 67 | 240-1007015-Б7 |
Клапан выпускной Подробнее |
|
|
 |
67 | 240-1007015-Б9 |
Клапан выпускной Подробнее |
|
| 68 | 245-1003019-А |
Седло клапана выпускного Подробнее |
|
|
| 68 | 245-1003019-Б1 |
Седло клапана выпускного Подробнее |
|
|
 |
69 | 240-1007014-Б4 |
Клапан впускной Подробнее |
|
| 69 | 240-1007014-Б5 |
Клапан впускной Подробнее |
|
|
| 69 | 240-1007014-Б6 |
Клапан впускной Подробнее |
|
|
| 69 | 240-1007014-Б7 |
Клапан впускной Подробнее |
|
|
| 69 | 240-1007014-Б8 |
Клапан впускной Подробнее |
|
|
 |
69 | 240-1007014-Б9 |
Клапан впускной Подробнее |
|
| 70 | 245-1003018-А |
Седло клапана впускного Подробнее |
|
|
 |
71 | 240-1007054 |
Шайба пружины клапана нижняя Подробнее |
|
| 72 | 240-1003029 |
Втулка Подробнее |
|
