| ← Привод сцепления | Механизм переключения передач → |

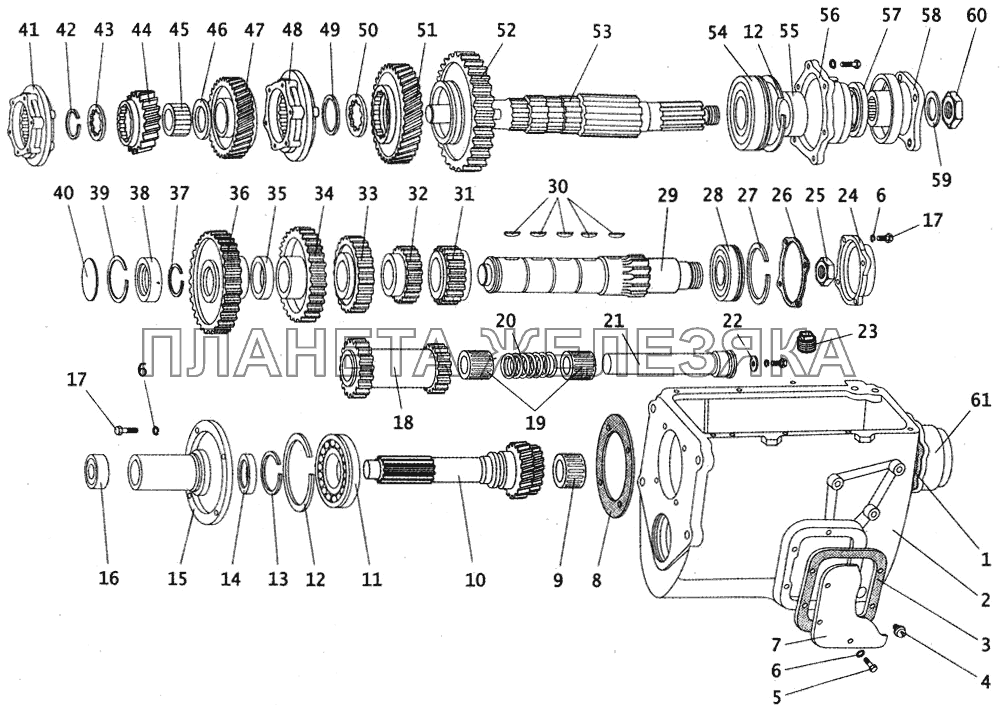

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3802031 |
Стопор штуцера Подробнее |
|
||
| 130-3802088 |
Штуцер гибкого вала спидометра Подробнее |
|
||
| 252135-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 301200-П29 |
Болт стопора Подробнее |
|
||
| 306351-П |
Кольцо уплотнительное штуцера Подробнее |
|
||
| 3205.70-1701085 |
Шестерня 5 передачи промежуточного вала Подробнее |
|
||
| 3205.70-1701085-10 |
Шестерня 5 передачи промежуточного вала Подробнее |
|
||
| 3205.70-1701181 |
Шестерня 5 передачи вторичного вала Подробнее |
|
||
| 3206.70-1700010 |
Коробка перемены передач в сборе Подробнее |
|
||
| 3206.70-1700010-10 |
Коробка перемены передач в сборе Подробнее |
|
||
| 431410-1701085 |
Шестерня 4 передачи промежуточного вала Подробнее |
|
||
| 431410-3802034-10 |
Шестерня ведомая привода с осью в сборе Подробнее |
|
||
| 1 | 130-1701146 |
Прокладка крышки заднего подшипника вторичного вала Подробнее |
|
|
| 2 | 130-1701015-Б2 |
Картер коробки передач Подробнее |
|
|
| 3 | 130-1701021 |
Прокладка крышки люка Подробнее |
|
|
| 4 | 305040-П |
Пробка магнитная Подробнее |
|
|
 |
5 | 201493-П29 |
Болт стопора Подробнее |
|
| 6 | 305668-П |
Шайба пружинная Подробнее |
|
|
| 7 | 130-1701020-01 |
Крышка люка картера Подробнее |
|
|
| 8 | 130-1701042 |
Прокладка крышки первичного вала Подробнее |
|
|
| 9 | 306647-П |
Роликоподшипник передний вторичного вала Подробнее |
|
|
| 10 | 3205.70-1701030 |
Вал первичный Подробнее |
|
|
| 10 | 3205.70-1701030-10 |
Вал первичный Подробнее |
|
|
| 11 | 306516-П |
Подшипник первичного вала задний Подробнее |
|
|
| 12 | 307767-П |
Кольцо стопорное Подробнее |
|
|
| 13 | 308186-П |
Кольцо стопорное Подробнее |
|
|
| 14 | 309827-П |
Манжета в сборе с пружиной Подробнее |
|
|
| 15 | 431410-1701040 |
Крышка подшипника первичного вала Подробнее |
|
|
| 16 | 306621-П |
Подшипник первичного вала передний Подробнее |
|
|
 |
17 | 201498-П29 |
Болт М10х28 Подробнее |
|
 |
18 | 130-1701082 |
Блок шестерен заднего хода Подробнее |
|
| 19 | 120-1701180 |
Роликоподшипник блока шестерен заднего хода Подробнее |
|
|
| 20 | 130-1701086 |
Пружина дистанционная блока шестерен заднего хода Подробнее |
|
|
| 21 | 130-1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
| 22 | 150В-1701098 |
Стопор оси блока шестерен заднего хода Подробнее |
|
|
| 23 | 305025-01 |
Пробка наливного отверстия Подробнее |
|
|
| 24 | 130-1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
|
 |
25 | 130-1701061 |
Гайка подшипника промежуточного вала Подробнее |
|
 |
26 | 130-1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 27 | 307742-П |
Кольцо заднего подшипника стопорное Подробнее |
|
|
| 28 | 306515-П |
Шарикоподшипник промежуточного вала задний Подробнее |
|
|
| 29 | 130-1701048-Б |
Вал промежуточный Подробнее |
|
|
| 29 | 431410-1701048 |
Вал промежуточный Подробнее |
|
|
| 30 | 304918-П |
Шпонка сегментная Подробнее |
|
|
 |
31 | 130-1701049 |
Шестерня 2 передачи промежуточного вала Подробнее |
|
| 31 | 3205.70-1701049 |
Шестерня 2 передачи промежуточного вала Подробнее |
|
|
| 31 | 3205.70-1701049-10 |
Шестерня 2 передачи промежуточного вала Подробнее |
|
|
| 31 | 431410-1701049 |
Шестерня 2 передачи промежуточного вала Подробнее |
|
|
| 32 | 130-1701054 |
Шестерня заднего хода промежуточного вала Подробнее |
|
|
| 32 | 431410-1701054 |
Шестерня заднего хода промежуточного вала Подробнее |
|
|
| 33 | 130-1701051 |
Шестерня 3 передачи промежуточного вала Подробнее |
|
|
| 33 | 3205.70-1701051 |
Шестерня 3 передачи промежуточного вала Подробнее |
|
|
| 33 | 3205.70-1701051-10 |
Шестерня 3 передачи промежуточного вала Подробнее |
|
|
| 33 | 431410-1701051 |
Шестерня 3 передачи промежуточного вала Подробнее |
|
|
 |
34 | 130-1701185 |
Шестерня 4 передачи промежуточного вала Подробнее |
|
| 35 | 130-1701059-А |
Втулка распорная Подробнее |
|
|
| 36 | 131Д-1701056 |
Шестерня привода промежуточного вала Подробнее |
|
|
| 36 | 3205.70-1701056 |
Шестерня привода промежуточного вала Подробнее |
|
|
| 36 | 3205.70-1701056-10 |
Шестерня привода промежуточного вала Подробнее |
|
|
| 36 | 5301-1701056 |
Шестерня привода промежуточного вала Подробнее |
|
|
| 37 | 307751-П |
Кольцо стопорное Подробнее |
|
|
| 38 | 306893-П |
Роликоподшипник промежуточного вала передний Подробнее |
|
|
| 39 | 308173-П |
Кольцо переднего подшипника упорное Подробнее |
|
|
| 40 | 306026-П |
Заглушка Подробнее |
|
|
 |
41 | 130-1701151-А |
Синхронизатор 4 и 5 передач в сборе Подробнее |
|
| 41 | 3205.70-1701151 |
Синхронизатор 4 и 5 передач в сборе Подробнее |
|
|
| 42 | 130-1701199 |
Кольцо стопорное шестерни 4 передачи Подробнее |
|
|
| 43 | 130-1701187 |
Шайба упорная шестерни 4 передачи Подробнее |
|
|
| 44 | 130-1701181 |
Шестерня 4 передачи вторичного вала Подробнее |
|
|
| 45 | 130-1701182 |
Втулка шестерни 4 передачи вторичного вала Подробнее |
|
|
| 46 | 130-1701130 |
Шайба упорная шестерни 3 передачи Подробнее |
|
|
| 47 | 130-1701131 |
Шестерня 3 передачи вторичного вала Подробнее |
|
|
| 47 | 3205.70-1701131 |
Шестерня 3 передачи вторичного вала Подробнее |
|
|
 |
48 | 130-1701150-А |
Синхронизатор 2 и 3 передач в сборе Подробнее |
|
| 49 | 307771-П |
Кольцо шестерни 2 передачи упорное Подробнее |
|
|
| 50 | 130-1701128 |
Шайба упорная шестерни 2 передачи Подробнее |
|
|
| 51 | 130-1701127 |
Шестерня 2 передачи вторичного вала Подробнее |
|
|
| 51 | 3205.70-1701127 |
Шестерня 2 передачи вторичного вала Подробнее |
|
|
| 52 | 130-1701112 |
Шестерня 1 передачи и заднего хода вторичного вала Подробнее |
|
|
| 53 | 130-1701105-Б2 |
Вал вторичный коробки передач Подробнее |
|
|
| 54 | 306551 |
Шарикоподшипник вторичного вала задний Подробнее |
|
|
| 55 | 431410-3802033 |
Червяк привода спидометра Подробнее |
|
|
| 56 | 130-1701200 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
|
 |
57 | 309860-П |
Манжета с пружиной в сборе Подробнее |
|
| 58 | 131-1701147 |
Фланец вторичного вала с отражателем в сборе Подробнее |
|
|
| 59 | 305745-П |
Шайба Подробнее |
|
|
| 60 | 130-1701259 |
Гайка фланца Подробнее |
|
|
| 61 | 130-1701200 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
