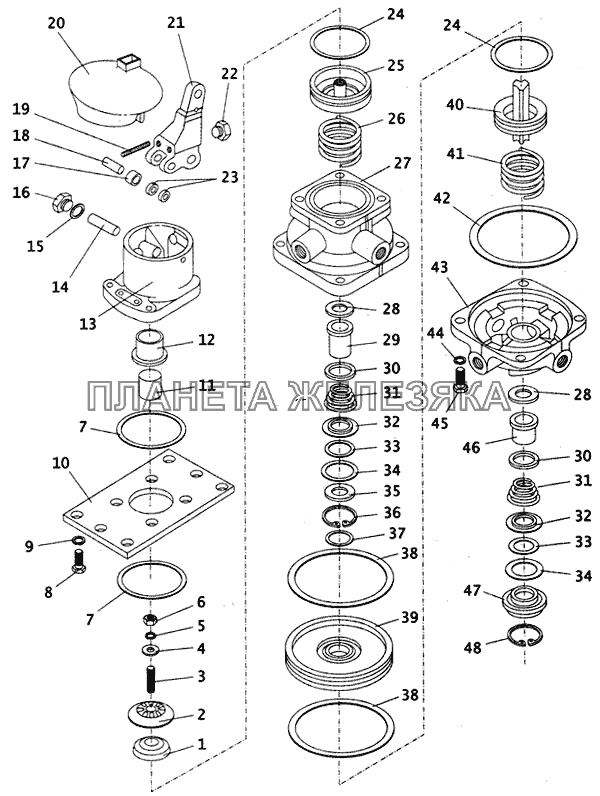

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
100-3514008 |
Кран двухмагистрапьный Подробнее |
||
| 100-3514009 |
Комплект запчастей к крану Подробнее |
|
||
| 100-3514048 |
Заклепка Подробнее |
|
||
| 1 | 100-3514055 |
Элемент уравновешивающий Подробнее |
|
|
| 2 | 100-3514056 |
Тарелка пружины Подробнее |
|
|
| 3 | 302200-П29 |
Винт Подробнее |
|
|
| 4 | 305893-П29 |
Шайба 6 Подробнее |
|
|
| 5 | 305887-П29 |
Шайба 6 Подробнее |
|
|
| 6 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 7 | 100-3514013 |
Кольцо Подробнее |
|
|
| 8 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 9 | 305890 |
Шайба 8 Подробнее |
|
|
| 10 | 100-3514012 |
Плита опорная Подробнее |
|
|
| 11 | 100-3514079 |
Толкатель Подробнее |
|
|
| 12 | 100-3514077 |
Втулка Подробнее |
|
|
| 13 | 100-3514072 |
Корпус Подробнее |
|
|
| 14 | 100-3514076 |
Ось Подробнее |
|
|
| 15 | 309792 |
Кольцо Подробнее |
|
|
| 16 | 100-3514078 |
Пробка Подробнее |
|
|
| 17 | 100-3514075 |
Ролик Подробнее |
|
|
| 18 | 484107 |
Штифт Подробнее |
|
|
| 19 | 480704 |
Винт Подробнее |
|
|
| 20 | 100-3514080 |
Оболочка защитная Подробнее |
|
|
| 20 | 100-3514080-01 |
Оболочка защитная Подробнее |
|
|
| 21 | 100-3514074 |
Рычаг Подробнее |
|
|
| 22 | 100-3514015 |
Винт Подробнее |
|
|
| 23 | 100-3514073 |
Втулка Подробнее |
|
|
| 24 | 100-3514035 |
Кольцо Подробнее |
|
|
| 25 | 100-3514052 |
Поршень верхний Подробнее |
|
|
| 26 | 100-3514050 |
Пружина Подробнее |
|
|
| 27 | 100-3514020 |
Корпус верхний Подробнее |
|
|
| 28 | 100-3514023 |
Кольцо Подробнее |
|
|
| 29 | 100-3514022 |
Корпус клапана Подробнее |
|
|
| 30 | 100-3514024 |
Колпачок Подробнее |
|
|
| 31 | 100-3514026 |
Пружина Подробнее |
|
|
| 32 | 100-3514027 |
Кольцо опорное Подробнее |
|
|
| 33 | 100-3513028 |
Кольцо Подробнее |
|
|
| 34 | 100-3536029 |
Кольцо Подробнее |
|
|
| 35 | 100-3514030 |
Обойма Подробнее |
|
|
| 36 | 489306 |
Кольцо упорное Подробнее |
|
|
| 37 | 100-3514028 |
Кольцо Подробнее |
|
|
| 38 | 100-3514033 |
Кольцо Подробнее |
|
|
| 39 | 100-3514032-01 |
Поршень большой Подробнее |
|
|
| 40 | 100-3514034 |
Поршень малый Подробнее |
|
|
| 41 | 100-3514036 |
Пружина Подробнее |
|
|
| 42 | 100-3514049 |
Кольцо Подробнее |
|
|
| 43 | 100-3514040 |
Корпус нижний Подробнее |
|
|
| 44 | 305890 |
Шайба 8 Подробнее |
|
|
 |
45 | 201458-П29 |
Болт М8х6gx25 Подробнее |
|
| 46 | 100-3514042 |
Корпус клапана Подробнее |
|
|
| 47 | 100-3514044 |
Окно выпускное в сборе Подробнее |
|
|
| 47 | 100-3514045 |
Корпус Подробнее |
|
|
| 47 | 100-3514046 |
Клапан Подробнее |
|
|
| 47 | 100-3514047 |
Шайба Подробнее |
|
|
| 48 | 489310 |
Кольцо упорное Подробнее |
|
