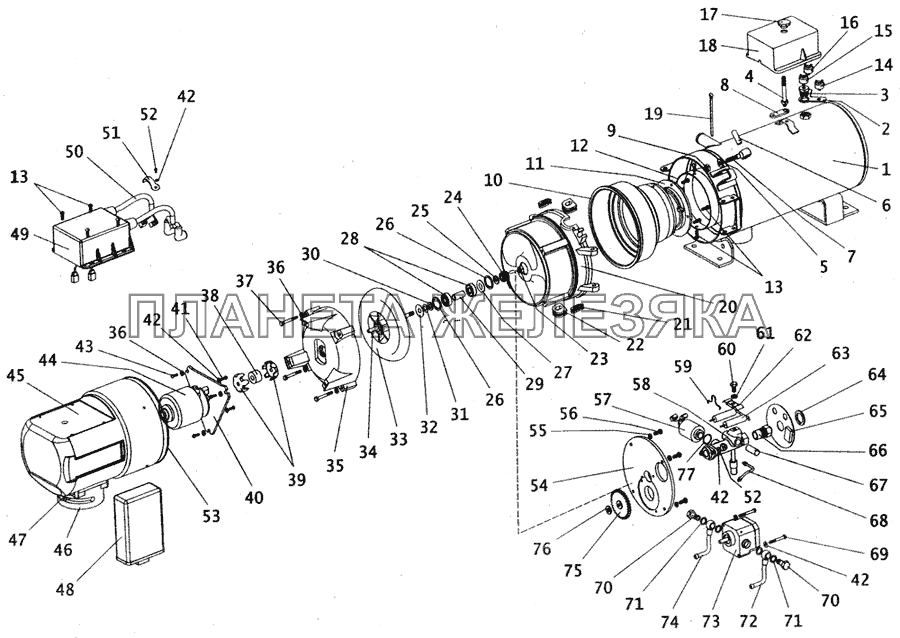

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 14.8106200 |
Камера сгорания в сборе Подробнее |
|
||
| 14.8106220 |
Раструб с завихрителем в сборе Подробнее |
|
||
| 14.8106320 |
Корпус горелки в сборе с крыльчаткой и подшипниками Подробнее |
|
||
| 14.8106330 |
Вал с крыльчаткой в сборе Подробнее |
|
||
| 141.8106000-03 |
Подогреватель жидкостной в сборе Подробнее |
|
||
| 141.8106100 |
Теплообменник в сборе Подробнее |
|
||
| 141.8106300 |
Горелка в сборе с корпусом и топливопроводами Подробнее |
|
||
| 141.8106360-01 |
Крышка в сборе с форсункой и насосом Подробнее |
|
||
| 141.8106700 |
Жгут электропроводов в сборе Подробнее |
|
||
| 44.3761000 |
Терморегулятор электронный Подробнее |
|
||
| 671.3761000 |
Таймер-часы Подробнее |
|
||
| 1 | 14.8106130 |
Теплообменник Подробнее |
|
|
| 2 | 14.8106104 |
Кронштейн Подробнее |
|
|
| 3 | 14.8106105 |
Штуцер Подробнее |
|
|
| 4 | 14.8106120 |
Шпилька Подробнее |
|
|
| 5 | 14.8106103 |
Шайба Подробнее |
|
|
| 6 | 14.8106111 |
Штифт Подробнее |
|
|
| 7 | 14.8106112 |
Болт Подробнее |
|
|
| 8 | 14.8106102 |
Пластина Подробнее |
|
|
| 9 | 8Х-1533 |
Гайка М6-6Н.6.016 ОСТ 37.001.124-75 Подробнее |
|
|
| 10 | 15.8106221 |
Раструб Подробнее |
|
|
| 11 | 14.8106222 |
Завихритель Подробнее |
|
|
| 12 | 14.8106211 |
Труба Подробнее |
|
|
| 13 | 2-4х13 |
Шуруп Подробнее |
|
|
| 13 | 4х12 |
Винт ОСТ 37.001.187-81 Подробнее |
|
|
| 14 | 141.3828000 |
Датчик температуры Подробнее |
|
|
| 15 | 19.3722000 |
Термопредохранитель Подробнее |
|
|
| 16 | 142.3828000 |
Датчик температуры Подробнее |
|
|
| 17 | 14.8106002 |
Гайка Подробнее |
|
|
| 18 | 14.8106004 |
Кожух Подробнее |
|
|
| 19 | 6,3х90 |
Шплинт ОСТ 37.001.171-93 Подробнее |
|
|
| 20 | 14.8106322 |
Корпус горелки Подробнее |
|
|
| 21 | 14.8106001 |
Уплотнение горелки Подробнее |
|
|
| 22 | 14.8106001-01 |
Уплотнение горелки Подробнее |
|
|
| 23 | 1/25742/11 |
Гайка самоконтрящаяся М6-6Н Подробнее |
|
|
| 23 | 14.8106350 |
Гайка самоконтрящаяся М6-6Н Подробнее |
|
|
| 24 | 14.8106323 |
Шестерня Подробнее |
|
|
| 25 | 14.8106325 |
Шайба Подробнее |
|
|
| 26 | 14.8106326 |
Кольцо Б22 Подробнее |
|
|
| 27 | 14.8106324 |
Шайба компенсационная Подробнее |
|
|
| 28 | 76-618К |
Подшипник ГОСТ 520-89 Подробнее |
|
|
| 29 | 14.8106328 |
Втулка Подробнее |
|
|
| 30 | 14.8106329 |
Шайба Подробнее |
|
|
| 31 | 14.8106327-01 |
Пружина тарельчатая Подробнее |
|
|
| 32 | 14.8106327 |
Пружина тарельчатая Подробнее |
|
|
| 33 | 14.8106333 |
Крыльчатка Подробнее |
|
|
| 34 | 14.8106331 |
Вал Подробнее |
|
|
| 35 | 14.8106304 |
Корпус вентилятора Подробнее |
|
|
| 36 | 5Т |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 37 | 4211.3708.054-01 |
Винт М5-6gх35 ОСТ 37.001.127-81 Подробнее |
|
|
| 38 | 141.8106304 |
Муфта Подробнее |
|
|
| 39 | 141.8106301 |
Полумуфта Подробнее |
|
|
| 40 | 14.8106311 |
Пластина Подробнее |
|
|
| 41 | М4-6gх14 |
Винт ОСТ 37.001.127-81 Подробнее |
|
|
| 42 | Х-1012-Т |
Шайба 4 ОСТ 37.001.115-75 Подробнее |
|
|
| 43 | МХ-0097 |
Винт М5-6gх12 ОСТ 37.001.129-81 Подробнее |
|
|
| 44 | 49.3730000 |
Электродвигатель Подробнее |
|
|
| 45 | 141.8106050 |
Кожух горелки в сборе Подробнее |
|
|
| 46 | 14.8106052 |
Патрубок кожуха Подробнее |
|
|
| 46 | 14.8106053 |
Заслонка патрубка кожуха Подробнее |
|
|
| 47 | 4х12 |
Винт ОСТ 37.001.187-81 Подробнее |
|
|
| 48 | 31.3761000 |
Блок управления подогревателя Подробнее |
|
|
| 49 | 15.8106 500 |
Источник напряжения высоковольтный в сборе Подробнее |
|
|
| 49 | 4001.3734.000 |
Источник напряжения высоковольтный в сборе Подробнее |
|
|
| 49 | ЮЯЛК-453741.001-01 |
Корпус высоковольтного источника напряжения Подробнее |
|
|
| 50 | 14.8106570 |
Провод высокого напряжения в сборе Подробнее |
|
|
| 50 | 14.8106571 |
Колпачок защитный Подробнее |
|
|
| 50 | 14.8106572 |
Колпачок защитный Подробнее |
|
|
| 50 | 14.8106580 |
Провод высокого напряжения с наконечником Подробнее |
|
|
| 51 | 15.8106007 |
Хомутик Подробнее |
|
|
| 52 | 14.8106008 |
Винт М4-6gх12 ОСТ 37.001.127-81 Подробнее |
|
|
| 53 | 14.8106012 |
Кольцо Подробнее |
|
|
| 54 | 14.8106361-01 |
Крышка корпуса горелки Подробнее |
|
|
| 55 | 5Т |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 56 | МХ-0097 |
Винт М5-6gх12 ОСТ 37.001.129-81 Подробнее |
|
|
| 57 | 1182.3741000-01 |
Электромагнит Подробнее |
|
|
| 58 | 21.1112172 |
Держатель форсунки Подробнее |
|
|
| 59 | 14.8106361 |
Скоба Подробнее |
|
|
| 60 | Х-4111 |
Болт М6-6gх16 Подробнее |
|
|
| 61 | Х-1482-Т |
Шайба 6Т Подробнее |
|
|
| 62 | 14.8106363 |
Скоба Подробнее |
|
|
| 63 | 37.3707000 |
Электрод запальный Подробнее |
|
|
| 64 | 14.8106367 |
Кольцо Подробнее |
|
|
| 65 | 22.3741000 |
Индикатор пламени в сборе с диском Подробнее |
|
|
| 66 | 212.1112.020-10 |
Форсунка Подробнее |
|
|
| 67 | 14.8106400-01 |
Электронагреватель Подробнее |
|
|
| 68 | 14.8106380 |
Топливопровод Подробнее |
|
|
| 69 | 144.8106361 |
Винт Подробнее |
|
|
| 70 | 14.8106302 |
Штуцер Подробнее |
|
|
| 71 | 14.8106303 |
Шайба Подробнее |
|
|
| 72 | 14.8106390-01 |
Топливопровод Подробнее |
|
|
| 73 | 181.1106.010 |
Насос топливный Подробнее |
|
|
| 73 | 181.1106.010-01 |
Насос топливный Подробнее |
|
|
| 73 | 66516А |
Насос топливный Подробнее |
|
|
| 74 | 14.8106390 |
Топливопровод Подробнее |
|
|
| 75 | 14.8106362 |
Колесо зубчатое Подробнее |
|
|
| 76 | 14.8106365 |
Кольцо А6 ГОСТ 13942-68 Подробнее |
|
|
| 77 | 14.8106366 |
Кольцо 012-015-19-2-4 ГОСТ 9833-73 Подробнее |
|
