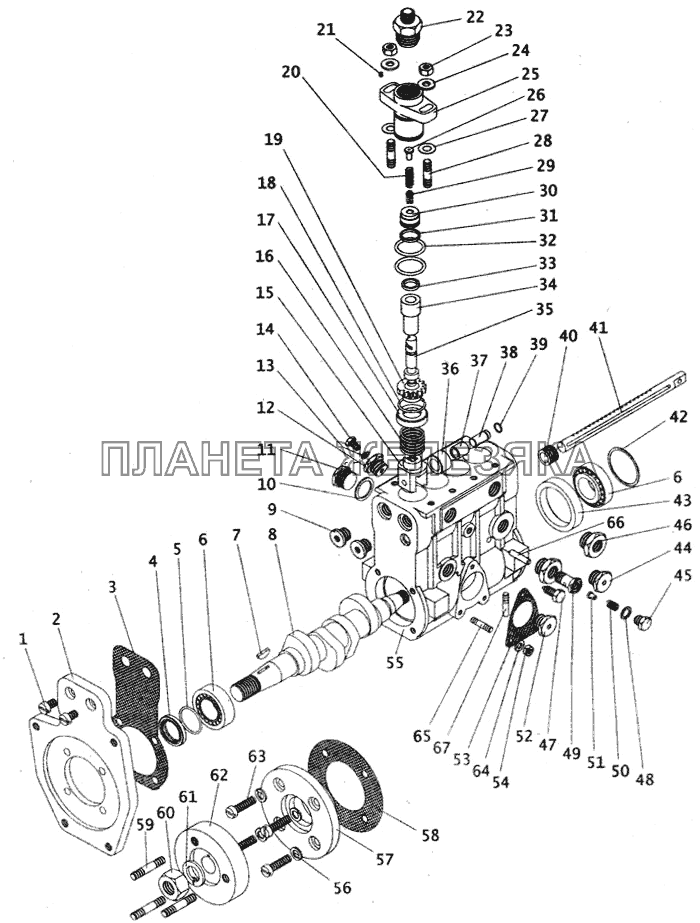

Номер детали |
Наименование детали |
|
|
|
323.1111220-10 |
Клапан нагнетательный в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
323 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
220 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
332.1111090-10 |
Манжета с пружиной в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
332 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
090 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
332.1111626 |
Кольцо наружное подшипника
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
332 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
626 |
|
|
|
|
363.1111041 |
Корпус секции со штифтом в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
041 |
|
|
|
|
363.1111042 |
Корпус секции с экраном в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
042 |
|
|
|
|
363.1111070 |
Крышка подшипника с манжетой в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
070 |
|
|
|
|
37.1106010-20 |
Насос топливоподкачивающий в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный низкого давления |
Порядковый номер детали |
010 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
37.1111045 |
Экран корпуса секции
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
045 |
|
|
|
|
37.1111110 |
Толкатель в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
110 |
|
|
|
|
37.1111110 |
Толкатель в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
110 |
|
|
|
|
37.1111140 |
Клапан перепускной в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
140 |
|
|
|
|
|
773.1111005-05-Э2 |
Насос топливный
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
005 |
|
|
|
|
773.1111010-20 |
Насос топливный в сборе (без регулятора)
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Примечание |
Нет |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
010 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
773.1111039-20 |
Секция топливного насоса в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
039 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
773.1111150-10/773.111150 |
Пара плунжерная в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
150 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
773.1111330 |
Полумуфта привода в сборе со шпильками
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
330 |
|
|
|
|
923.1110010-76Э1 |
Регулятор частоты вращения в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
923 |
Группа |
Cистема питания двигателя |
Подгруппа |
Ограничитель частоты вращения коленчатого вала двигателя |
Порядковый номер детали |
010 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
РР4М10Р1i-3531/773-20-06 |
Насос топливный
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Примечание |
1 - Для двигателя Д-245.9Е2 2 - Фирма \"Пирит\" 3 - Табл. ВАЗ 10188 4 - Табл. ВАЗ 10312 5 - Табл. ВАЗ 10172 6 - Табл. ВАЗ 10112 7 - Табл. ВАЗ 10195 8 - Без регулятора 9 - Допускается взаимная замена 10 - Допускается взаимная замена 11 - Табл. ВАЗ 14607 12 - Фирма \"Norma\" 13 - Без термостата 14 - Детали для комплектации привода сцепления пневмогидроусилителем производства КАМАЗ 15 - Деталь относится к коробке передач мод. 3206.70-10 с повышающей пятой передачей 16 - Деталь принадлежит к комплекту деталей для посадки шестерен на промежуточный вал без шпонок. Промежуточные валы для разных видов креплений шестерен взаимозаменяемы 17 - Для заднего моста производства ОАО \"КААЗ\" 18 - Для передней оси производства ОАО \"КААЗ\" 19 - Для продольной рулевой тяги 4230-3414010 20 - Для автобуса ПАЗ-4230-03 с 10-шпилечным креплением диска колеса 21 - Для мостов производства ОАО \"КААЗ\" 22 - Количество по потребности 23 - Для 4230-03 Количество по потребности 24 - Фирма \"CAMOZZI\" 25 - Комплект 26 - ПА-019 27 - ПА-189 28 - ПА-144 29 - ПК 02109-5 30 - ППР-062 31 - ПА-192-10 32 - ПР-269 33 - ПА-212 34 - ПР-300 35 - ПА-145 36 - ПР-004 37 - ППР-006 38 - ППР-001 39 - ПА-185 40 - ППР-015 41 - ПР-069 42 - ППР-070 43 - ПА-184 44 - ПР-015-02 45 - ПР-028 46 - ПР-038 47 - ПР-028-01 48 - ПР-168 49 - ПА-004-02 50 - ПА-003-01 51 - ПР-032 52 - ПР-186-03 53 - ПА-2-10 54 - 5272-ПР-5 55 - 450/6107805 56 - ППР-061 57 - ПА-186 58 - ПА-187 59 - ПР-074 60 - 5269-ПР-4 61 - ПР-301 62 - ПР-304 63 - ПР-083 64 - ПР-265 65 - ПР-261 66 - У-27901А 67 - Подбор 66 - ПР-265 67 - Вариант комплектации с сиденьем водителя мод. 61400 68 - Вариант комплектации с сиденьем водителя 3205-6800012-01 69 - Профиль 450/6107805. 70 - Состоит из деталей 15, 16 71 - Состоит из деталей 1-14 72 - Состоит из деталей 1, 2, 7-9, 11-14 73 - Состоит из деталей 12, 14 74 - Поз. 22 и 25 75 - Обозначение на схеме G1.1 76 - Обозначение на схеме G2 77 - Обозначение на схеме F3 78 - Обозначение на схеме К4.1 79 - Обозначение на схеме К4.2 80 - Обозначение на схеме S1 81 - Обозначение на схеме Y1 82 - Обозначение на схеме S2 83 - Обозначение на схеме G3 84 - Обозначение на схеме Y2 85 - Обозначение на схеме Ml 86 - Обозначение на схеме Ml 87 - Обозначение на схеме В1 88 - Обозначение на схеме S3 89 - Обозначение на схеме HI 90 - Обозначение на схеме К4.3 91 - Обозначение на схеме К4.4 92 - Обозначение на схеме S4 93 - Обозначение на схеме Н2 94 - Обозначение на схеме S5 95 - Обозначение на схеме В2 96 - Обозначение на схеме H3 97 - Обозначение на схеме F1 98 - Обозначение на схеме F2 99 - Обозначение на схеме S6 100 - Обозначение на схеме А1 101 - Обозначение на схеме R1-R4 102 - Обозначение на схеме S7 103 - Обозначение на схеме Н4 104 - Обозначение на схеме S8 105 - Обозначение на схеме K3.3 106 - Обозначение на схеме S9 107 - Обозначение на схеме К1.10 108 - Обозначение на схеме К1.4 109 - Обозначение на схеме Н5 110 - Обозначение на схеме К1.1 111 - Обозначение на схеме К1.2 112 - Обозначение на схеме К1.3 113 - Обозначение на схеме S10 114 - Обозначение на схеме Н6 115 - Обозначение на схеме S11 116 - Обозначение на схеме S12 117 - Обозначение на схеме Н7 118 - Обозначение на схеме K3.1 119 - Обозначение на схеме К3.6 120 - Обозначение на схеме К3.7 121 - Обозначение на схеме К3.8 122 - Обозначение на схеме К3.9 123 - Обозначение на схеме К3.2 124 - Обозначение на схеме В4.1; В4.2 125 - Обозначение на схеме HL1; HL2 126 - Обозначение на схеме B3 127 - Обозначение на схеме E1.1; E1.2 128 - Обозначение на схеме Е2 129 - Обозначение на схеме Е2.1 130 - Обозначение на схеме Е2.2 131 - Обозначение на схеме Е2.3 132 - Обозначение на схеме Е2.4 133 - Обозначение на схеме Е2.5 134 - Обозначение на схеме Е3.1-Е3.4 135 - Обозначение на схеме Е4.1-Е4.8 136 - Обозначение на схеме Е5.1;Е5.2 137 - Обозначение на схеме Е6 138 - Обозначение на схеме Е6.1 139 - Обозначение на схеме Е6.2 140 - Обозначение на схеме Е6.3 141 - Обозначение на схеме Н8 142 - Обозначение на схеме S13 143 - Обозначение на схеме Н9 144 - Обозначение на схеме Н10 145 - Обозначение на схеме S14 146 - Обозначение на схеме Е7.1; Е7.2 147 - Обозначение на схеме К1.9 148 - Обозначение на схеме К1.5 149 - Обозначение на схеме S15.1; S15.2 150 - Обозначение на схеме S16 151 - Обозначение на схеме S17 152 - Обозначение на схеме E8.1-E8.12 153 - Обозначение на схеме E8.1-E8.12 154 - Обозначение на схеме Е9 155 - Обозначение на схеме Е10.1-Е10.6 156 - Обозначение на схеме Е11.1; Е11.2 157 - Обозначение на схеме Н12 158 - Обозначение на схеме S18 159 - Обозначение на схеме А2 160 - Обозначение на схеме S19 161 - Обозначение на схеме Н13 162 - Обозначение на схеме М2 163 - Обозначение на схеме M3 164 - Обозначение на схеме S20 165 - Обозначение на схеме Н14 166 - Обозначение на схеме S21 167 - Обозначение на схеме Н15 168 - Обозначение на схеме R5 169 - Обозначение на схеме S24 170 - Обозначение на схеме М7 171 - Обозначение на схеме A3 172 - Обозначение на схеме М8 173 - Обозначение на схеме М4 174 - Обозначение на схеме К3.12 175 - Обозначение на схеме VD 176 - Обозначение на схеме S22 177 - Обозначение на схеме S23.1; S23.2 178 - Обозначение на схеме К1.6-К1.8 179 - Обозначение на схеме М6 180 - Обозначение на схеме М5 181 - Обозначение на схеме Н17 182 - Обозначение на схеме Н16 183 - Обозначение на схеме Р1 184 - Обозначение на схеме В5 185 - Обозначение на схеме Р2 186 - Обозначение на схеме Р2.1 187 - Обозначение на схеме Р2.2 188 - Обозначение на схеме Р2.3 189 - Обозначение на схеме Р2.4 190 - Обозначение на схеме Р3 191 - Обозначение на схеме Н18 192 - Обозначение на схеме Н19 193 - Обозначение на схеме Н20 194 - Обозначение на схеме Н21 195 - Обозначение на схеме Н22 196 - Обозначение на схеме Н23 197 - Обозначение на схеме Н24 198 - Обозначение на схеме Н25 199 - Обозначение на схеме Н26 200 - Обозначение на схеме Н27 201 - Обозначение на схеме К3.10 202 - Обозначение на схеме HL3 203 - Обозначение на схеме К3.11 204 - Обозначение на схеме В6 205 - Обозначение на схеме В7 206 - Обозначение на схеме В8 207 - Обозначение на схеме В9 208 - Обозначение на схеме S25.1; S25.2 209 - Обозначение на схеме В10 210 - Обозначение на схеме В11 211 - Обозначение на схеме В12.1-В12.3 212 - Обозначение на схеме В13 213 - Обозначение на схеме S26.1; S26.2 214 - Обозначение на схеме HL4 215 - Обозначение на схеме HL5 216 - Обозначение на схеме S27.1; S27.2 217 - Обозначение на схеме A4.1; A4.2 218 - Обозначение на схеме S31 219 - Обозначение на схеме H28 220 - Обозначение на схеме S28.1; S28.2 221 - Обозначение на схеме Y3; Y4 222 - Обозначение на схеме S29.1; S29.2 223 - Обозначение на схеме E12.1; E12.2 224 - Обозначение на схеме S32 225 - Обозначение на схеме H29 226 - Обозначение на схеме A5 227 - Обозначение на схеме HL6.1-HL6.6 228 - Обозначение на схеме A7 229 - Обозначение на схеме A6 230 - Обозначение на схеме A8 231 - Обозначение на схеме Y5-Y8 232 - Обозначение на схеме B14.1-B14.4 233 - Обозначение на схеме H30 234 - Обозначение на схеме H31 235 - Обозначение на схеме S30 236 - Обозначение на схеме К3.4 237 - Длина 2 м 238 - Длина 10 м |
|
|
|
|
ЭМ19-02 |
Электромагнит останова
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
1 |
320.88163 |
Винт М8х14
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
|
|
|
2 |
773.1111028 |
Фланец
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
028 |
|
|
|
3 |
773.1111027/773.1111027-01 |
Прокладка
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
027 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
4 |
332.1111092-10/332.1111092-11 |
Манжета без пружины 25х35-5
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
332 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
092 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
5 |
332.1111094-10 |
Пружина манжеты 25-0,3х1,8
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
332 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
094 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
6 |
332.1111088 |
Подшипник 6-7205А ГОСТ 27365-87
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Модель |
332 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
088 |
|
|
|
7 |
320.88978 |
Шпонка 5х7,5
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
8 |
773.1111055 |
Вал кулачковый
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
055 |
|
|
|
9 |
363.1111032 |
Ввертыш
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
032 |
|
|
|
10 |
33.1110961 |
Прокладка 20х26х1,5
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
33 |
Группа |
Cистема питания двигателя |
Подгруппа |
Ограничитель частоты вращения коленчатого вала двигателя |
Порядковый номер детали |
961 |
|
|
|
11 |
320.88802 |
Пробка М20х1,5-6g
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
12 |
363.1111267 |
Ввертыш
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
267 |
|
|
|
13 |
320.88700 |
Прокладка 6х10х1
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
14 |
37.1111166 |
Винт М6
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
166 |
|
|
|
15 |
37.1111114 |
Толкатель
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
114 |
|
|
|
16 |
771.1111138 |
Пружина толкателя
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
771 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
138 |
|
|
|
17 |
37.1111134 |
Тарелка
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
134 |
|
|
|
18 |
37.1111137 |
Кольцо запорное
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
137 |
|
|
|
19 |
771.1111174 |
Втулка поворотная
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
771 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
174 |
|
|
|
20 |
323.1111228 |
Пружина
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
323 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
228 |
|
|
|
21 |
320.88605 |
Штифт 2,3х6
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
|
|
|
22 |
323.1111256-10 |
Штуцер
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
323 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
256 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
23 |
1/61008/21 |
Гайка М8-6Н табл. ВАЗ 10112
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
24 |
320.88696 |
Шайба 8
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
|
|
|
25 |
363.1111043 |
Корпус секции
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
043 |
|
|
|
26 |
363.1111234 |
Упор пружины
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
234 |
|
|
|
27 |
37.1111380 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
380 |
|
|
|
27 |
37.1111381 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
381 |
|
|
|
27 |
37.1111382 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
382 |
|
|
|
27 |
37.1111383 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
383 |
|
|
|
27 |
37.1111384 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
384 |
|
|
|
27 |
37.1111385 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
385 |
|
|
|
27 |
37.1111386 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
386 |
|
|
|
27 |
37.1111387 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
387 |
|
|
|
27 |
37.1111388 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
388 |
|
|
|
27 |
37.1111389 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
389 |
|
|
|
27 |
37.1111390 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
390 |
|
|
|
27 |
37.1111392 |
Шайба
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Примечание |
Нет |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
392 |
|
|
|
28 |
320.88226 |
Шпилька
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
|
|
|
29 |
323.1111224 |
Клапан нагнетательный
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
323 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
224 |
|
|
|
30 |
337.1111226-10 |
Седло нагнетательного клапана
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
337 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
226 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
31 |
33.1111259-02 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
33 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
259 |
|
|
|
32 |
37.1111940 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
8 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
940 |
|
|
|
33 |
37.1111942 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
942 |
|
|
|
34 |
363.1111158 |
Втулка плунжера
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
158 |
|
|
|
35 |
771.1111154 |
Плунжер
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
771 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
154 |
|
|
|
36 |
37.1111118 |
Ролик толкателя
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
118 |
|
|
|
37 |
37.1111122 |
Втулка толкателя
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
122 |
|
|
|
38 |
37.1111124 |
Ось толкателя
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
124 |
|
|
|
39 |
37.1111115 |
Кольцо запорное оси толкателя
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
115 |
|
|
|
40 |
36.1111182-01 |
Втулка рейки
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
36 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
182 |
|
|
|
41 |
773.1111184 |
Рейка
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
184 |
|
|
|
42 |
320.88702 |
Шайба 45
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Примечание |
Нет |
|
|
|
42 |
320.88703 |
Шайба 45
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Примечание |
Нет |
|
|
|
42 |
320.88704 |
Шайба 45
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Примечание |
Нет |
|
|
|
42 |
320.88705 |
Шайба 45
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Примечание |
Нет |
|
|
|
42 |
320.88706 |
Шайба 45
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Примечание |
Нет |
|
|
|
43 |
771.1111086 |
Втулка
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
771 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
086 |
|
|
|
44 |
37.1106182 |
Ввертыш
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный низкого давления |
Порядковый номер детали |
182 |
|
|
|
45 |
320.88804 |
Пробка М10х1-6g
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
46 |
37.1106182 |
Ввертыш
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный низкого давления |
Порядковый номер детали |
182 |
|
|
|
47 |
37.1111188 |
Винт
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
188 |
|
|
|
48 |
1/02601/60 |
Прокладка клапана 10х14х1 табл. ВАЗ 14607
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
медь |
Покрытие |
без покрытия |
|
|
|
49 |
37.1131142 |
Корпус клапана перепускного
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
1131 |
Порядковый номер детали |
142 |
|
|
|
50 |
338.1111148 |
Пружина клапана перепускного
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
338 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
148 |
|
|
|
51 |
37.1111144 |
Клапан
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
144 |
|
|
|
52 |
37.1111267 |
Ввертыш
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
267 |
|
|
|
53 |
37.1106170/37.1106170-01 |
Прокладка топливоподкачивающего насоса
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
37 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный низкого давления |
Порядковый номер детали |
170 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
54 |
1/58962/11 |
Гайка М6 табл. ВАЗ 10112
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
3 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
55 |
773.1111020 |
Корпус топливного насоса в сборе
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
020 |
|
|
|
55 |
773.1111022 |
Корпус со втулкой
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
022 |
|
|
|
55 |
773.1111025-01 |
Корпус
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
025 |
|
|
|
56 |
1/05166/77 |
Шайба пружинная 8 табл. ВАЗ 10188
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
Покрытие |
специальное покрытие |
|
|
|
57 |
363.1111074 |
Крышка подшипника
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
074 |
|
|
|
58 |
363.1111076 |
Прокладка
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
363 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
076 |
|
|
|
59 |
320-23003 |
Шпилька М10х1,25-6g
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
3 |
|
|
|
60 |
320.24001 |
Гайка М18х1,5-6Н
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
61 |
320.88753/320.88749 |
Шайба пружинная 18/18Л
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
|
|
|
62 |
773.1111332-01 |
Полумуфта
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
1 |
Модель |
773 |
Группа |
Cистема питания двигателя |
Подгруппа |
Насос топливный высокого давления |
Порядковый номер детали |
332 |
|
|
|
63 |
320.88165 |
Винт М8х30
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
4 |
|
|
|
64 |
1/05164/77 |
Шайба пружинная 6 табл. ВАЗ 10188
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
3 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
Покрытие |
специальное покрытие |
|
|
|
65 |
320.88227 |
Шпилька
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
3 |
|
|
|
66 |
320.88613 |
Штифт 6х28
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
|
|
|
67 |
320.88236 |
Шпилька
Подробнее
Дополнительная информация:
Кол-во на "4230-01, ПАЗ 4230-03" |
2 |
|
|
