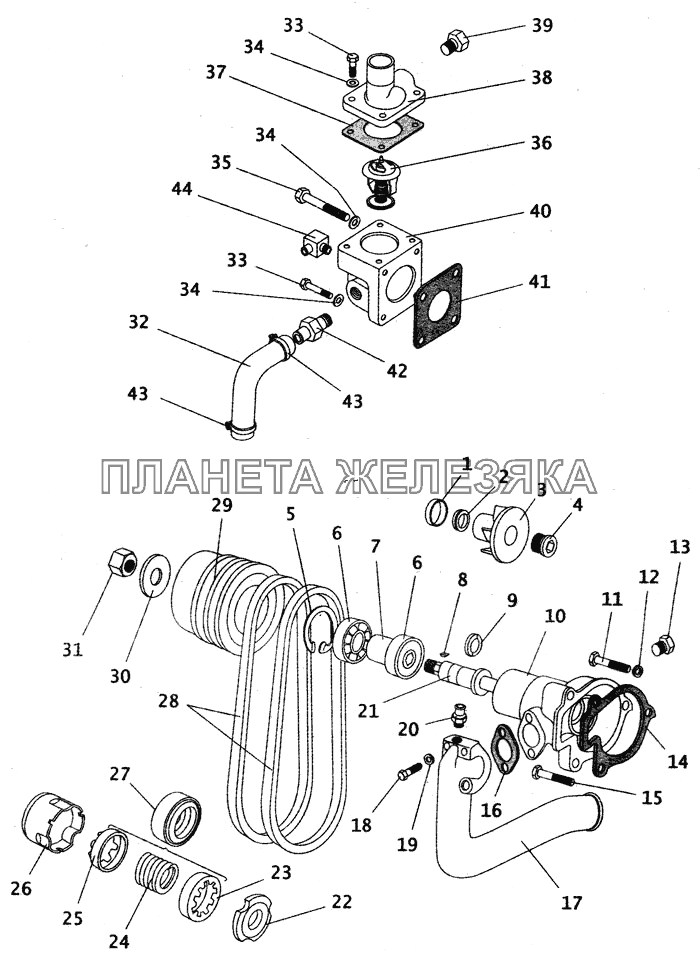

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 245-1306040-04 |
Корпус термостата в сборе Подробнее |
|
||
| 245-1307012-А1-02 |
Водяной насос в сборе Подробнее |
|
||
| 245-1307020 |
Корпус Подробнее |
|
||
| 245-1307030 |
Сальник в сборе Подробнее |
|
||
| 245-1307110 |
Патрубок водяного насоса в сборе Подробнее |
|
||
| 1 | 260-1307169 |
Кольцо упорное Подробнее |
|
|
| 2 | 260-1307171 |
Кольцо уплотнительное Подробнее |
|
|
| 3 | 240-1307074-В |
Крыльчатка Подробнее |
|
|
| 4 | 240-1307075 |
Заглушка Подробнее |
|
|
| 5 | 240-1307064 |
Кольцо Подробнее |
|
|
 |
6 | 1160305 |
Шарикоподшипник Подробнее |
|
| 7 | 245-1307084 |
Втулка Подробнее |
|
|
| 8 | 5х7,5 |
Шпонка Подробнее |
|
|
| 9 | 245-1307094 |
Кольцо Подробнее |
|
|
| 10 | 245-1307025-А |
Корпус водяного насоса Подробнее |
|
|
| 11 | М10-6gх50.88.35.019 |
Болт Подробнее |
|
|
| 12 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 13 | КГ3/8"А12.016 |
Пробка Подробнее |
|
|
 |
14 | 50-1307048-Б |
Прокладка Подробнее |
|
| 15 | М10-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 16 | 50-1307049-А |
Прокладка Подробнее |
|
|
| 17 | 245-1307044-Б |
Патрубок Подробнее |
|
|
| 18 | М8-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 19 | 50-1401067 |
Шайба Подробнее |
|
|
 |
20 | 245-1306027 |
Штуцер Подробнее |
|
| 21 | 245-1307052-Г |
Вал Подробнее |
|
|
| 22 | 01-1328 |
Кольцо Подробнее |
|
|
| 23 | 240-1307042 |
Каркас внутренний Подробнее |
|
|
| 24 | 2101-1307034 |
Пружина Подробнее |
|
|
| 25 | 240-1307046 |
Каркас наружный Подробнее |
|
|
| 26 | 240-1307032 |
Обойма Подробнее |
|
|
| 27 | 240-1307040 |
Манжета Подробнее |
|
|
| 28 | 2кл1-11х10-1250 |
Ремень Подробнее |
|
|
| 29 | 245-1307162 |
Шкив Подробнее |
|
|
| 30 | 50-1005161 |
Шайба Подробнее |
|
|
| 31 | М16х1,5-6Н.9.016 |
Гайка Подробнее |
|
|
| 32 | 50-1306028-Б3 |
Шланг термостата Подробнее |
|
|
| 33 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 34 | 50-1401067 |
Шайба Подробнее |
|
|
| 35 | М8-6gх75.88.35.019 |
Болт Подробнее |
|
|
| 36 | ТР4-02 |
Термостат Подробнее |
|
|
| 36 | ТС107-1306100-04 |
Термостат Подробнее |
|
|
 |
37 | 245-1306023 |
Прокладка Подробнее |
|
| 38 | 245-1306025 |
Крышка корпуса Подробнее |
|
|
| 39 | КГ3/8"А12.016 |
Пробка Подробнее |
|
|
 |
40 | 245-1306021 |
Корпус нижний Подробнее |
|
 |
41 | 50-1306026 |
Прокладка Подробнее |
|
|
|
42 | 245-1306027 |
Штуцер Подробнее |
|
| 43 | 20-32 |
Хомут фирмы NОRМА Подробнее |
|
|
| 44 | 265-3509030-А |
Штуцер Подробнее |
|
