| ← Люки боковин кузова | Крыша кузова с обивкой → |

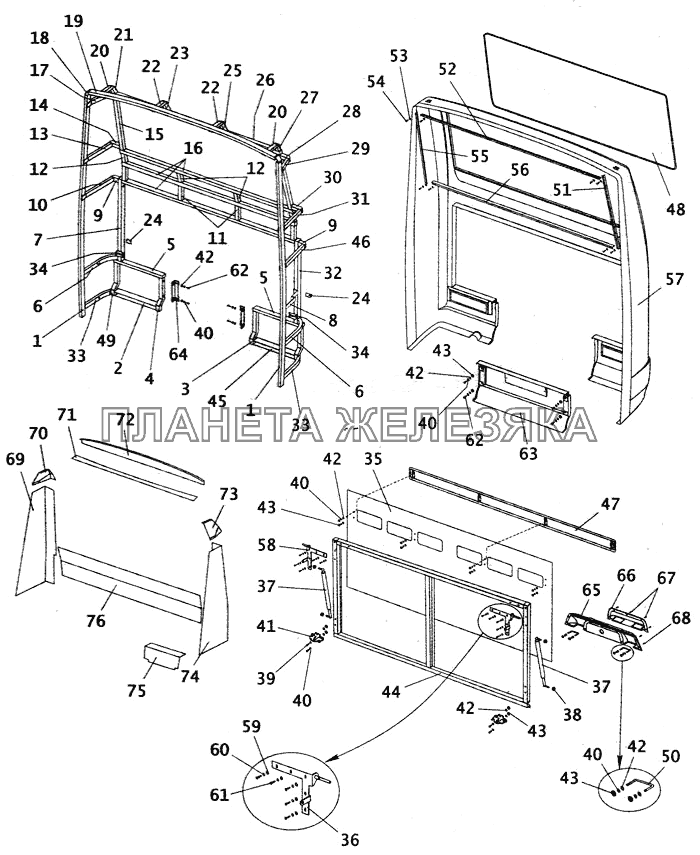

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4230-5601010 |
Каркас задка в сборе Подробнее |
|
||
| 4230-5601059 |
Пояс верхний левый Подробнее |
|
||
| 4230-5613010 |
Крышка люка задка в сборе без навески, ручек и облицовки Подробнее |
|
||
| 1 | 4230-5601148 |
Стойка задка боковая Подробнее |
|
|
| 2 | 4230-5601046 |
Профиль нижний левый Подробнее |
|
|
| 3 | 4230-5601018 |
Стойка задка правая Подробнее |
|
|
| 4 | 4230-5601019 |
Стойка задка левая Подробнее |
|
|
| 5 | 4230-5601042 |
Пояс задка нижний Подробнее |
|
|
| 6 | 4230-5601052 |
Пояс по верху основания Подробнее |
|
|
| 7 | 4230-5601020 |
Стойка задка правая с кронштейнами в сборе Подробнее |
|
|
| 8 | 4230-1311070 |
Кронштейн расширительного бачка Подробнее |
|
|
| 9 | 4230-5601060 |
Пояс Подробнее |
|
|
| 10 | 4230-5601067 |
Пояс по сетке 800 левый Подробнее |
|
|
| 11 | 4230-5601032 |
Стойка Подробнее |
|
|
| 12 | 4230-5601030 |
Стойка Подробнее |
|
|
| 13 | 4230-5601065 |
Пояс средний левый Подробнее |
|
|
| 14 | 4230-5601057 |
Пояс средний левый Подробнее |
|
|
| 15 | 4230-5601044 |
Стойка Подробнее |
|
|
| 16 | 4230-5601034 |
Пояс задка Подробнее |
|
|
| 17 | 4230-5601063 |
Пояс верхний левый Подробнее |
|
|
| 18 | 4230-5601150 |
Косынка Подробнее |
|
|
| 19 | 4230-5601162 |
Дуга задка Подробнее |
|
|
| 20 | 4230-5601070 |
Профиль верхний Подробнее |
|
|
| 21 | 4230-5601075 |
Стойка верхняя левая Подробнее |
|
|
| 22 | 4230-5601068 |
Профиль верхний Подробнее |
|
|
| 23 | 4230-5601073 |
Стойка верхняя левая Подробнее |
|
|
| 24 | 4230-5413176 |
Кронштейн крепления газового упора на заднем люке Подробнее |
|
|
| 25 | 4230-5601072 |
Стойка верхняя правая Подробнее |
|
|
| 26 | 4230-5601036 |
Пояс задка Подробнее |
|
|
| 27 | 4230-5601074 |
Стойка верхняя правая с кронштейнами в сборе Подробнее |
|
|
| 28 | 4230-5601058 |
Пояс верхний правый Подробнее |
|
|
| 29 | 4230-5601062 |
Пояс верхний правый Подробнее |
|
|
| 30 | 4230-5601056 |
Пояс средний правый Подробнее |
|
|
| 31 | 4230-5601064 |
Пояс средний правый Подробнее |
|
|
| 32 | 4230-5601021 |
Стойка задка левая Подробнее |
|
|
| 33 | 4230-5601054 |
Пояс нижний Подробнее |
|
|
| 34 | 5272-5613070-10 |
Кронштейн Подробнее |
|
|
| 35 | 4230-5613030 |
Панель крышки люка задка Подробнее |
|
|
| 36 | 5272-5613025-10 |
Кронштейн крепления заднего люка левый Подробнее |
|
|
 |
37 | 11.8407010 |
Пружина газовая в сборе люка радиатора Подробнее |
|
| 38 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 39 | 224624-П29 |
Винт М6х14 крепления панели спинки нижний Подробнее |
|
|
| 40 | 252154-П29 |
Шайба 6 Подробнее |
|
|
| 41 | 5271-5413170 |
Замок в сборе Подробнее |
|
|
| 41 | 5271-5413172 |
Корпус замка Подробнее |
|
|
| 41 | 5271-5413174 |
Ротор Подробнее |
|
|
| 41 | 5271-5413176 |
Пластина пружины Подробнее |
|
|
| 41 | 5271-5413178 |
Пружина Подробнее |
|
|
| 41 | 5271-5413180 |
Ось между пластиной пружины и корпусом замка Подробнее |
|
|
| 41 | 5271-5413182 |
Ось между корпусом замка и ротором Подробнее |
|
|
| 41 | 5271-5413184 |
Ось между пластиной пружины и ротором Подробнее |
|
|
| 42 | 252037-П29 |
Шайба 6 Подробнее |
|
|
| 43 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 44 | 3205-6406036 |
Пластина-гайка горизонтальная Подробнее |
|
|
| 44 | 4230-5613050 |
Профиль каркаса люка средний Подробнее |
|
|
| 44 | 5272-5613010-10 |
Каркас заднего люка в сборе Подробнее |
|
|
| 44 | 5272-5613016-10 |
Профиль каркаса люка правый Подробнее |
|
|
| 44 | 5272-5613017-10 |
Профиль каркаса люка левый Подробнее |
|
|
| 44 | 5272-5613020-10 |
Профиль каркаса люка нижний Подробнее |
|
|
| 44 | 5272-5613022-10 |
Профиль каркаса люка верхний Подробнее |
|
|
| 44 | 5272-5613028-10 |
Пластина закладная крепления кронштейна заднего люка Подробнее |
|
|
| 44 | 5272-5613034-10 |
Держатель пластины горизонтальный Подробнее |
|
|
| 44 | 5272-5613036-10 |
Держатель пластины Подробнее |
|
|
| 45 | 4230-5601048 |
Профиль нижний Подробнее |
|
|
| 46 | 4230-5601066 |
Пояс по сетке 800 правый Подробнее |
|
|
| 47 | 4230-5629010-10 |
Отражатель потока воздуха Подробнее |
|
|
| 48 | 4230-5603010 |
Стекло задка Подробнее |
|
|
| 49 | 4230-5601026 |
Стойка Подробнее |
|
|
| 50 | 5272-5613082 |
Ручка заднего люка Подробнее |
|
|
| 51 | 4230-5602148 |
Накладка окна задка внутренняя боковая правая Подробнее |
|
|
| 52 | 4230-5602140 |
Накладка окна задка внутренняя верхняя горизонтальная Подробнее |
|
|
| 53 | 4230-5702200/3205-3401113 |
Шайба облицовочная специальная Подробнее |
|
|
| 54 | 241820-П29 |
Винт М4х18 Подробнее |
|
|
| 55 | 4230-5602149 |
Накладка окна задка внутренняя боковая левая Подробнее |
|
|
| 56 | 4230-5602144 |
Накладка окна задка внутренняя нижняя горизонтальная Подробнее |
|
|
| 57 | 4230-5601200 |
Панель задка наружная Подробнее |
|
|
| 58 | 5272-5613024-10 |
Кронштейн крепления заднего люка правый Подробнее |
|
|
| 59 | 252038-П29 |
Шайба 8 Подробнее |
|
|
| 60 | 252155-П29 |
Шайба 8 Подробнее |
|
|
 |
61 | 201458-П29 |
Болт М8х6gx25 Подробнее |
|
| 62 | 201418-П29 |
Болт М6х16 Подробнее |
|
|
| 63 | 4230-5601204 |
Панель задка нижняя Подробнее |
|
|
| 64 | 4230-5601226 |
Кронштейн Подробнее |
|
|
| 65 | 5272-5613080 |
Облицовка ручки люка задка Подробнее |
|
|
| 66 | 3205-3717012 |
Облицовка Подробнее |
|
|
| 67 | 241823-П29 |
Винт 4х30 Подробнее |
|
|
| 68 | Е31206 |
Винт СП М4х12 ТУ 37.103.040-96 Подробнее |
|
|
| 69 | 4230-5601218 |
Панель задка боковая внутренняя правая Подробнее |
|
|
| 70 | 4230-5601208 |
Панель задка угловая внутренняя правая Подробнее |
|
|
| 71 | 4230-5601210 |
Панель задка внутренняя Подробнее |
|
|
| 72 | 4230-5601212 |
Панель задка Подробнее |
|
|
| 73 | 4230-5601209 |
Панель задка угловая внутренняя левая Подробнее |
|
|
| 74 | 4230-5601219 |
Панель задка боковая внутренняя левая Подробнее |
|
|
| 75 | 4230-1302098 |
Поддон радиатора задний Подробнее |
|
|
| 76 | 4230-5601214 |
Панель задка нижняя внутренняя Подробнее |
|
