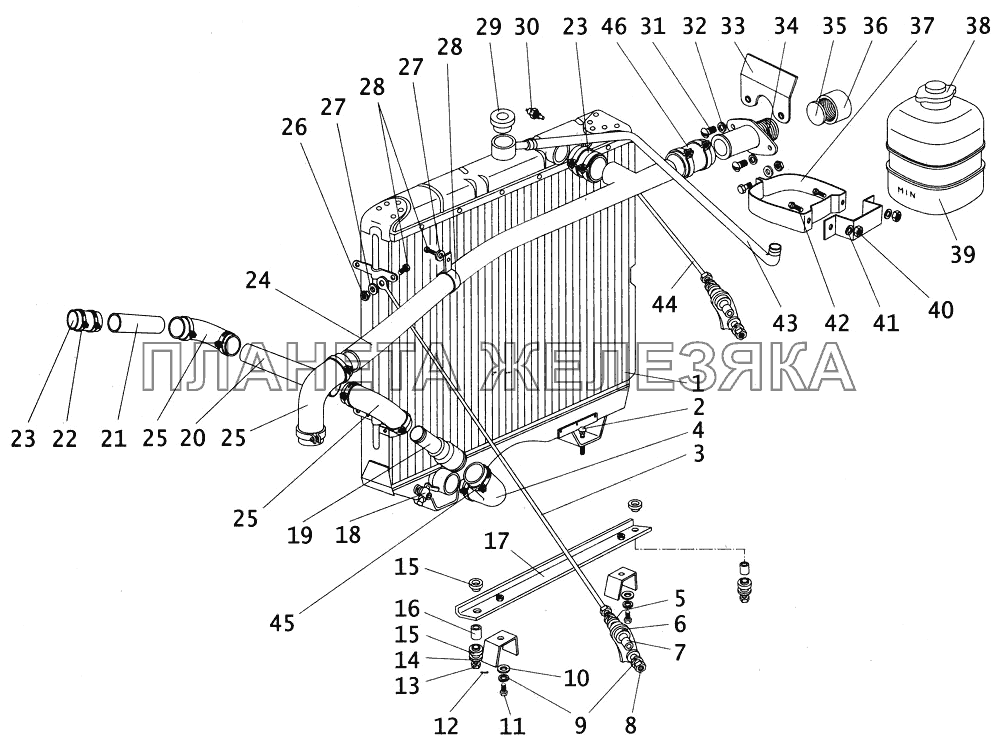

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 111.1301010 |
Радиатор водяной Подробнее |
|
| 2 | 290789-П8 |
Болт М10х42 крепления радиатора к балке Подробнее |
|
|
| 3 | 3205-70-1302035 |
Тяга радиатора левая Подробнее |
|
|
| 4 | 51А-1303025 |
Шланг соединительный Подробнее |
|
|
| 5 | 3205-1308165 |
Шайба 10 Подробнее |
|
|
| 6 | 672-1302094 |
Прокладка Подробнее |
|
|
| 7 | 20-1001095 |
Втулка распорная Подробнее |
|
|
| 8 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 9 | 252136-П29 |
Шайба 10 пружинная Подробнее |
|
|
| 10 | 252006-П29 |
Шайба 10 Подробнее |
|
|
 |
11 | 201495-П29 |
Болт М10х20 Подробнее |
|
| 12 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
 |
13 | 250976-П29 |
Гайка М10 Подробнее |
|
| 14 | 672-1302033 |
Шайба Подробнее |
|
|
| 15 | 672-1302045 |
Подушка подвески радиатора Подробнее |
|
|
| 16 | 20-1302048 |
Втулка болта крепления радиатора Подробнее |
|
|
| 17 | 3205-1302010 |
Балка крепления радиатора Подробнее |
|
|
| 18 | ВС8-1 |
Краник сливной Подробнее |
|
|
| 19 | 3205-07-1303048 |
Труба отводящая Подробнее |
|
|
| 19 | 3205-70-1303043 |
Патрубок Подробнее |
|
|
| 20 | 3205-70-1303043 |
Патрубок Подробнее |
|
|
| 21 | 4230-1303017 |
Патрубок Подробнее |
|
|
| 22 | АВА38-50/9С7-W1 |
Хомут червячный Подробнее |
|
|
| 23 | 672-1303010 |
Шланг радиатора Подробнее |
|
|
| 24 | 3205-70-1303012-10 |
Труба радиатора подводящая Подробнее |
|
|
| 25 | 672-1303020 |
Муфта соединительная радиатора подводящая Подробнее |
|
|
| 26 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 27 | 252155-П29 |
Шайба 8 Подробнее |
|
|
 |
28 | 201456-П29 |
Болт М8х20 Подробнее |
|
 |
29 | 52-1304010 |
Пробка радиатора Подробнее |
|
 |
30 | ТМ111 |
Датчик аварийной температуры охлаждающей жидкости Подробнее |
|
| 31 | 224624-П29 |
Винт М6х14 крепления панели спинки нижний Подробнее |
|
|
| 32 | 252134-П29 |
Шайба 6 Подробнее |
|
|
| 33 | 3205-1301175 |
Кронштейн наливной горловины в сборе Подробнее |
|
|
| 34 | 3205-1301170 |
Наливная горловина радиатора Подробнее |
|
|
| 35 | 652-1304060 |
Уплотнитель пробки Подробнее |
|
|
| 36 | 652-1304050-А1 |
Пробка наливного патрубка радиатора с уплотнением Подробнее |
|
|
| 37 | 3205-1311072 |
Хомут Подробнее |
|
|
| 38 | 24-1311065 |
Пробка расширительного бачка Подробнее |
|
|
| 39 | 24-1311014 |
Бачок расширительный Подробнее |
|
|
| 40 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 41 | 252154-П29 |
Шайба 6 Подробнее |
|
|
| 42 | 201418-П29 |
Болт М6х16 Подробнее |
|
|
| 43 | 3205-1311071-10 |
Шланг Подробнее |
|
|
| 44 | 3205-70-1302034 |
Тяга радиатора правая Подробнее |
|
|
| 45 | АВА44-56/9С7-W1 |
Хомут червячный Подробнее |
|
|
| 46 | 3205-1303051 |
Шланг подводящий боковой Подробнее |
|
