| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 251260-П29 |
Гайка М5 Подробнее |
|
||
| 252004-П29 |
Шайба диаметром 6 Подробнее |
|
||
| 258053-П29 |
Шплинт 4х25 Подробнее |
|
||
| 3205-1310210-10 |
Ролик троса шторки радиатора с кронштейном в сборе Подробнее |
|
||
| 3205-1310310 |
Шторка с барабаном, держателем, роликом и тросом Подробнее |
|
||
| 3205-1310347 |
Держатель барабана шторки с кронштейном Подробнее |
|
||
| 652-1310042 |
Трубка троса Подробнее |
|
||
| 652-1310336-Б |
Держатель пружины Подробнее |
|
||
| 652-1310338 |
Стопорное кольцо Подробнее |
|
||
| 652-1310344 |
Сальник барабана Подробнее |
|
||
| 652-1310354 |
Скобы держателя барабана шторки Подробнее |
|
||
| 652-1310356 |
Кронштейн крепления ролика шторки радиатора Подробнее |
|
||
| 652-1310360 |
Ось ролика шторки Подробнее |
|
||
| 652-1310362-Б |
Ролик шторки Подробнее |
|
||
| 672-1310328-Б |
Барабан шторки радиатора Подробнее |
|
||
| 672-1310332 |
Ось барабана шторки радиатора Подробнее |
|
||
| 672-1310334 |
Пружина шторки радиатора Подробнее |
|
||
| 672-1310336 |
Держатель пружины Подробнее |
|
||
| 672-1310352-Б |
Держатель барабана шторки Подробнее |
|
||
| 672-1310370-Б |
Шторка радиатора Подробнее |
|
||
| 672-1310374-Б |
Держатель шторки Подробнее |
|
||

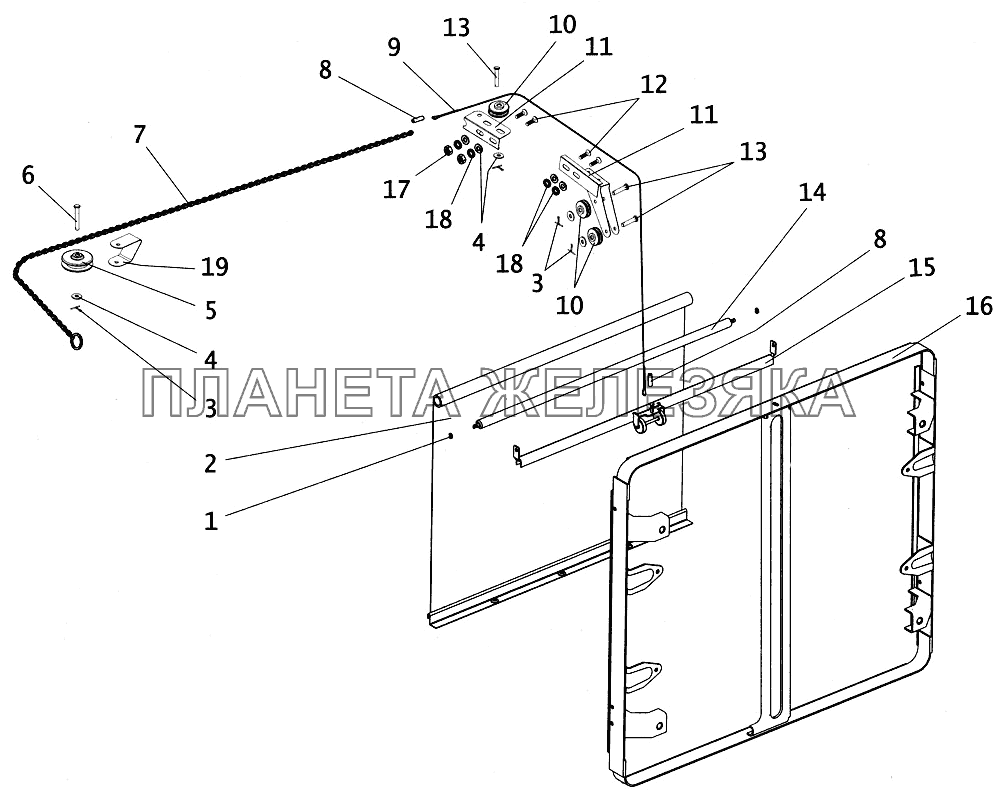

| 1 | 652-1310366 |
Кольцо стопорное наружное Подробнее |
|
|
| 2 | 672-1310368-Б |
Шторка радиатора в сборе Подробнее |
|
|
| 3 | 258013-П29 |
Шплинт 2х16 Подробнее |
|
|
| 4 | 252004-ГТ29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 5 | 3205-1310066 |
Ролик шторки радиатора Подробнее |
|
|
| 6 | 260023-П29 |
Палец 6х48 Подробнее |
|
|
| 7 | 3205-1310460 |
Цепочка шторки Подробнее |
|
|
| 8 | 652-1310042 |
Трубка троса Подробнее |
|
|
| 9 | 3205-1310364 |
Тросик Подробнее |
|
|
| 10 | 652-1310064 |
Ролик троса шторки радиатора Подробнее |
|
|
| 11 | 3205-1310407-10 |
Кронштейн ролика Подробнее |
|
|
| 12 | 220102-П29 |
Винт М6х10 Подробнее |
|
|
| 13 | 260015-П29 |
Палец 6х26 Подробнее |
|
|
| 14 | 672-1310324-Б |
Барабан шторки в сборе Подробнее |
|
|
| 15 | 3205-1310348 |
Держатель барабана Подробнее |
|
|
| 16 | 3205-1309109 |
Рамка крепления кожуха Подробнее |
|
|
| 17 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 18 | 252154-П29 |
Шайба 6 Подробнее |
|
|
| 19 | 3205-1310402 |
Кронштейн Подробнее |
|
|
| 20 | 3205-70-1310411 |
Кронштейн ролика шторки радиатора Подробнее |
|
