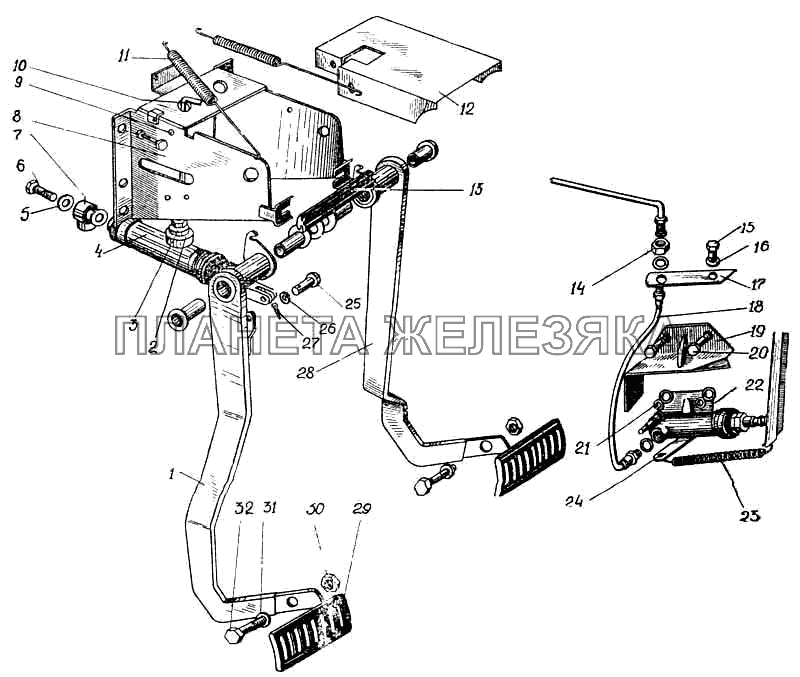

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201495-П8 |
Болт М10х20 Подробнее |
|
||
| 672-1602450-01 |
Рычаг оттяжной пружины Подробнее |
|
||
| 672-1602468 |
Втулка оси педали Подробнее |
|
||
| 1 | 672-1602410-11 |
Педаль сцепления в сборе Подробнее |
|
|
| 2 | 672-1602724 |
Прокладка Подробнее |
|
|
| 3 | 672-1602722 |
Пробка цилиндра Подробнее |
|
|
 |
4 | 408-1609010 |
Цилиндр главный привода сцепления Подробнее |
|
| 5 | 51-3506013 |
Прокладка Подробнее |
|
|
| 6 | 672-3506012 |
Болт муфты Подробнее |
|
|
 |
7 | 12-3501081 |
Муфта соединительная Подробнее |
|
| 8 | 672-1602420-20 |
Кронштейн педалей и главного цилиндра сцепления в сборе Подробнее |
|
|
| 9 | 220050-П8 |
Винт М4х10 Подробнее |
|
|
| 9 | 252132-П2 |
Шайба Подробнее |
|
|
| 10 | 672-1602570-10 |
Трубка в сборе Подробнее |
|
|
 |
11 | М-2472-А |
Пружина оттяжная педали Подробнее |
|
| 12 | 672-1602426 |
Крышка защитная пружин Подробнее |
|
|
| 13 | 672-3504018 |
Буфер Подробнее |
|
|
| 14 | 250636-П8 |
Гайка М16 Подробнее |
|
|
| 15 | 201496-П8 |
Болт М10х22 Подробнее |
|
|
| 16 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 17 | 672-1602583 |
Кронштейн Подробнее |
|
|
| 18 | 672-1602590 |
Шланг гибкий в сборе Подробнее |
|
|
| 19 | 66-01-1602530 |
Экран цилиндра Подробнее |
|
|
| 20 | 201458-П8 |
Болт Подробнее |
|
|
| 21 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 22 | 66-01-1602510 |
Цилиндр рабочий в сборе Подробнее |
|
|
 |
23 | 11-7547 |
Пружина оттяжная Подробнее |
|
| 24 | 62-1602576 |
Скоба оттяжной пружины Подробнее |
|
|
| 25 | 260036-П8 |
Палец Подробнее |
|
|
| 26 | 252005-П8 |
Шайба диам 8 Подробнее |
|
|
| 27 | 258038-П8 |
Шплинт 3,2х16 Подробнее |
|
|
| 29 | 21А-1602438 |
Площадка педали Подробнее |
|
|
| 30 | 250511-П8 |
Гайка Подробнее |
|
|
| 31 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 32 | 290646-П8 |
Болт М8х1х22 Подробнее |
|
