| ← Вентилятор радиатора | Шторка радиатора охлаждения → |

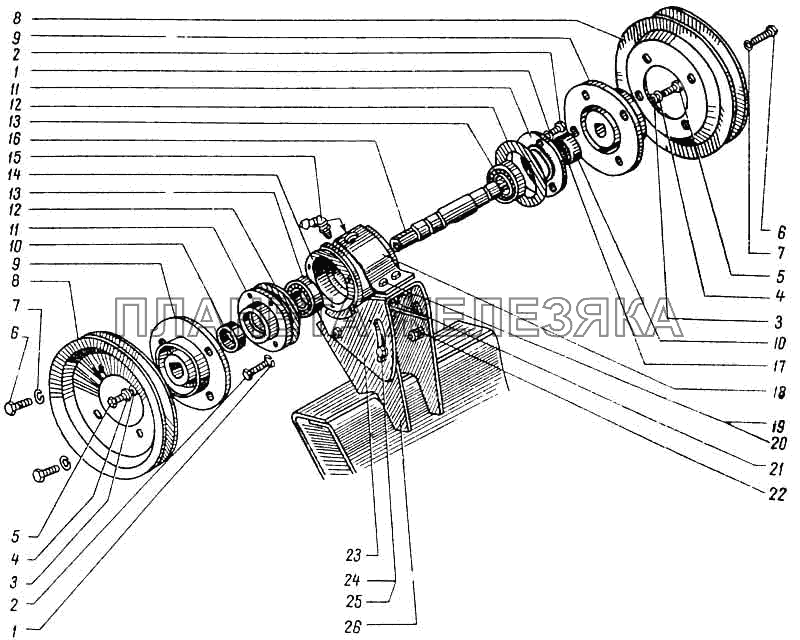

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53-1308080-12 |
Ролик натяжной Подробнее |
|
||
| 652-1308094 |
Кольцо жесткости сальника Подробнее |
|
||
| 672-1308067-Б |
Ролик натяжной с кронштейном в сборе Подробнее |
|
||
| 672-1308150-Б |
Вал привода вентилятора промежуточный в сборе Подробнее |
|
||
| 1 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 2 | 0201420-П8 |
Болт М6х20 крепления крышки корпуса Подробнее |
|
|
| 3 | 252135-П8 |
Шайба диам 8 пружинная Подробнее |
|
|
| 4 | 293277-П8 |
Шайба диам 8,5 Подробнее |
|
|
| 5 | 201454-П8 |
Болт М8х16 крепление нижней части картера Подробнее |
|
|
| 6 | 020-452-П8 |
Болт М8х12 крепления шкива Подробнее |
|
|
| 7 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 8 | 672-1308184 |
Шкив вала вентилятора Подробнее |
|
|
| 9 | 652-1308102-Б |
Ступица шкива вала вентилятора Подробнее |
|
|
| 10 | 652-1308090 |
Сальник крышки корпуса с пружиной в сборе Подробнее |
|
|
| 11 | 652-1308096-Б |
Крышка корпуса Подробнее |
|
|
| 12 | 652-1308098-Б |
Прокладка регулировочная крышки корпуса толщиной 0,20 мм Подробнее |
|
|
| 13 | 7204А (652-1308043) |
Подшипник промежуточного вала привода вентилятора Подробнее |
|
|
| 14 | 672-1308072 |
Корпус вала вентилятора Подробнее |
|
|
| 15 | 264030-П8 |
Пресс-масленка подшипников Подробнее |
|
|
| 16 | 652-1308154-Б2 |
Вал вентилятора Подробнее |
|
|
| 17 | 652-1308092 |
Пружина сальника Подробнее |
|
|
| 18 | 672-1308085 |
Хомут Подробнее |
|
|
| 19 | 201458-П8 |
Болт Подробнее |
|
|
| 20 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 21 | 250510-П8 |
Гайка М8х1,5 Подробнее |
|
|
| 22 | 250510-П8 |
Гайка М8х1,5 Подробнее |
|
|
| 23 | 672-1308076 |
Кронштейн крепления промежуточного вала верхний в сборе Подробнее |
|
|
| 24 | 201458-П8 |
Болт Подробнее |
|
|
| 25 | 252005-П2 |
Шайба диам 8 плоская Подробнее |
|
|
| 26 | 672-1308075-01 |
Кронштейн крепления промежуточного вала нижний Подробнее |
|
