| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201415-П8 |
Болт М6х10 крепления крышки люка Подробнее |
|
||
| 201542-П8 |
Болт М12х35 крепления клапана управления Подробнее |
|
||
 |
21-3504039 |
Втулка рычага привода тормоза Подробнее |
||
|
|
21-3504039 |
Втулка рычага привода тормоза Подробнее |
||
| 21А-1602438 |
Площадка педали Подробнее |
|
||
| 250511-П8 |
Гайка Подробнее |
|
||
| 250512-П8 |
Гайка М10 болта крепления картера Подробнее |
|
||
| 250512-П8 |
Гайка М10 болта крепления картера Подробнее |
|
||
| 250514-П8 |
Гайка М12 Подробнее |
|
||
| 252016-П2 |
Шайба диам 14 пальца Подробнее |
|
||
| 252016-П2 |
Шайба диам 14 пальца Подробнее |
|
||
| 252016-П8 |
Шайба Подробнее |
|
||
| 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
||
| 252136-П2 |
Шайба 10 пружинная Подробнее |
|
||
| 252137-П2 |
Шайба 12 пружинная Подробнее |
|
||
| 252155-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 252704-П |
Заклепка диам 6х16 направляющей скобы Подробнее |
|
||
| 258054-П2 |
Шплинт диам 4х20 Подробнее |
|
||
| 258054-П2 |
Шплинт диам 4х20 Подробнее |
|
||
| 260109-П8 |
Палец вилки тяги привода тормоза Подробнее |
|
||
| 260109-П8 |
Палец вилки тяги привода тормоза Подробнее |
|
||
| 290646-П8 |
Болт М8х1х22 Подробнее |
|
||
| 293997-П |
Заклепка диам 4,75х11 Подробнее |
|
||
| 293997-П2 |
Заклепка диам 4,75х11 Подробнее |
|
||
| 51-3501032-Б |
Скоба направляющая колодок переднего тормоза Подробнее |
|
||
| 51-3501033-Б |
Пружина направляющей скобы колодок Подробнее |
|
||
| 51-3501036-Б |
Эксцентрик регулировочный колодок Подробнее |
|
||
| 51-3501037 |
Пружина регулировочная эксцентрика колодок Подробнее |
|
||
| 52-3502040 |
Цилиндр колесный в сборе Подробнее |
|
||
| 53-3502010 |
Тормоз задний в сборе правый Подробнее |
|
||
| 53-3502011 |
Тормоз задний в сборе левый Подробнее |
|
||
| 53-3502020 |
Щит с усилителем в сборе Подробнее |
|
||
| 53-3502095 |
Колодка заднего тормоза ( без накладки ) Подробнее |
|
||
| 53-3502095 |
Колодка заднего тормоза ( без накладки ) Подробнее |
|
||
| 53-3502105 |
Накладка фрикционная передней колодки заднего тормоза Подробнее |
|
||
| 53-3502106 |
Накладка фрикционная задней колодки заднего тормоза Подробнее |
|
||
| 652Б-3501038 |
Болт регулировочный эксцентрика колодок Подробнее |
|
||
| 672-1602468 |
Втулка оси педали Подробнее |
|
||
| 672-3504010-20 |
Педаль тормоза в сборе Подробнее |
|
||
| 672-3504018 |
Буфер Подробнее |
|
||
| 672-3504020 |
Ось педалей сцепления и тормоза Подробнее |
|
||
| 672-3504022 |
Втулка педали Подробнее |
|
||
| 672-3504034 |
Гайка М10х1,5 левая тяги привода тормоза Подробнее |
|
||
| 672-3504035 |
Тяга привода тормоза короткая Подробнее |
|
||
| 672-3504036 |
Тяга привода тормоза длинная Подробнее |
|
||
| 672-3504037 |
Муфта соединительная тяги привода тормоза Подробнее |
|
||
| 672-3504038 |
Вилка тяги привода тормоза Подробнее |
|
||
| 672-3504039 |
Втулка валика Подробнее |
|
||
| 672-3504039 |
Втулка валика Подробнее |
|
||
| 672-3504041 |
Вилка валика толкателя Подробнее |
|
||
| 672-3504042 |
Шайба упорная Подробнее |
|
||
| 672-3504044 |
Рычаг толкателя главного цилиндра тормоза Подробнее |
|
||
| 672-3504046 |
Кронштейн валика толкателя главного цилиндра Подробнее |
|
||
| 672-3504048-А |
Валик толкателя главного цилиндра тормоза Подробнее |
|
||
| 672-3504050 |
Втулка валика толкателя Подробнее |
|
||
| 672-3504058 |
Шайба опорная оси педали тормоза Подробнее |
|
||
| М2472-А |
Пружина оттяжная педали Подробнее |
|
||

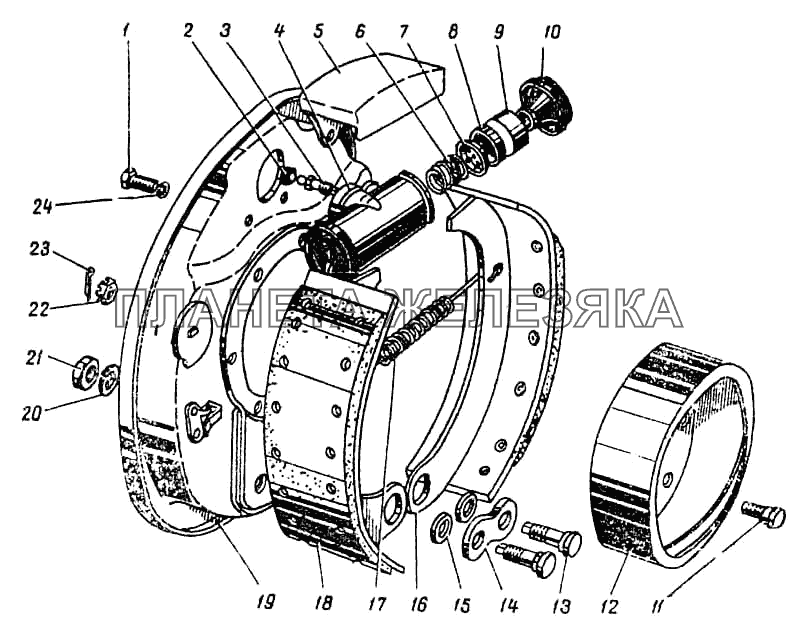

| 1 | 201493-П8 |
Болт М10х16 Подробнее |
|
|
 |
2 | 12-3501049 |
Колпачок Подробнее |
|
| 3 | 12-3501048 |
Клапан Подробнее |
|
|
| 4 | 52-3502046 |
Цилиндр колесный Подробнее |
|
|
| 5 | 53-3502050 |
Экран колесного цилиндра защитный Подробнее |
|
|
| 6 | 51-3502053 |
Пружина колесного цилиндра Подробнее |
|
|
| 7 | 51-3502052 |
Чашка распорная манжеты поршня Подробнее |
|
|
 |
8 | 51-3502051 |
Манжета уплотнительная колесного цилиндра заднего тормоза Подробнее |
|
| 9 | 51-3502042 |
Поршень колесного цилиндра в сборе Подробнее |
|
|
 |
10 | 51-3502058 |
Колпак поршня колесного цилиндра защитный Подробнее |
|
| 11 | 290851-П8 |
Болт М12х1,25х30 крепления щита Подробнее |
|
|
| 12 | 53-3502060 |
Маслоотражатель Подробнее |
|
|
| 13 | 56-3502068-А |
Палец колодок Подробнее |
|
|
| 14 | 51-3501030-А |
Пластина пальцев колодок Подробнее |
|
|
 |
15 | 51-3501028 |
Эксцентрик опорного пальца Подробнее |
|
| 16 | 53-3502091-А |
Колодка и фрикционная накладка в сборе, задняя Подробнее |
|
|
 |
17 | 51-3501035 |
Пружина стяжная колодок переднего тормоза Подробнее |
|
| 18 | 53-8502090 |
Колодка и фрикционная накладка в сборе, передняя Подробнее |
|
|
| 19 | 53-3502012 |
Щит заднего тормоза Подробнее |
|
|
| 20 | 252139-П2 |
Шайба пружинная диам 16 Подробнее |
|
|
| 21 | 250561-П8 |
Гайка М16х1,5 нижнего и верхнего пальцев Подробнее |
|
|
| 22 | 292816-П8 |
Гайка М12х1,25 Подробнее |
|
|
 |
23 | 258039-П |
Шплинт диам 3х20 Подробнее |
|
| 24 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
