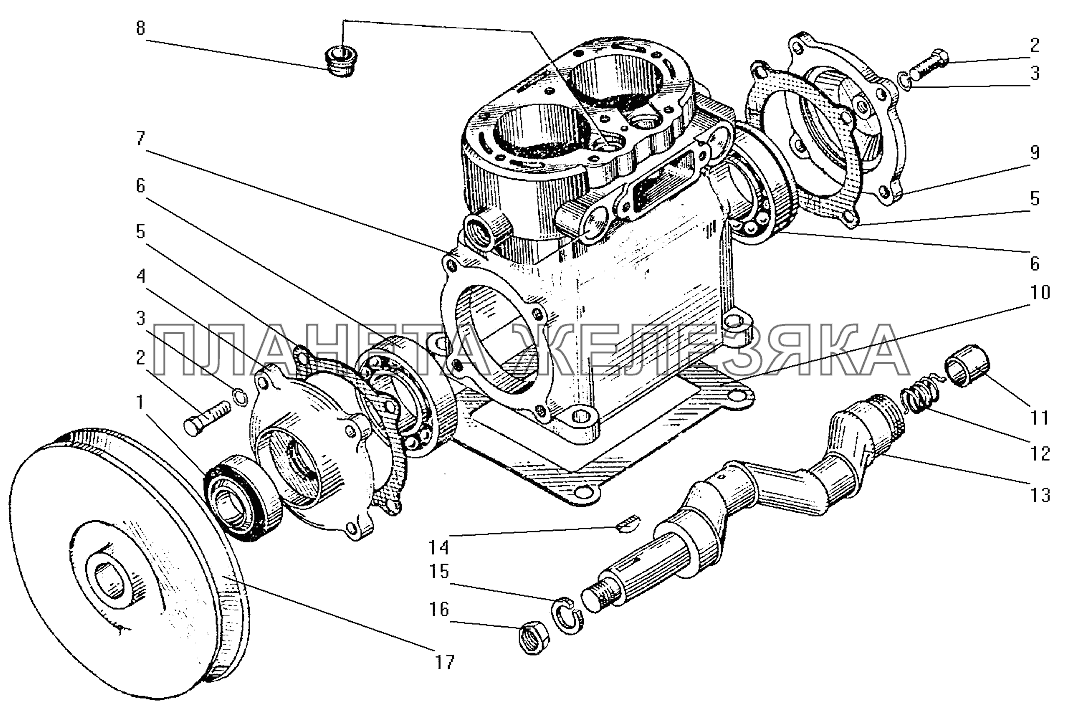

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 120-3509070-А2 |
Сальник в сборе Подробнее |
|
|
 |
2 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 3 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 130-3509060-А |
Крышка передняя Подробнее |
|
|
| 5 | 120-3509063 |
Прокладка передней и задней крышек картера компрессора Подробнее |
|
|
 |
6 | 207 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 7 | 130-3509024-11 |
Блок-картер Подробнее |
|
|
| 8 | 130-3509069 |
Седло впускного клапана Подробнее |
|
|
| 9 | 130-3509090-Б |
Крышка задняя Подробнее |
|
|
| 10 | 130-3509103-Б |
Прокладка нижней крышки Подробнее |
|
|
| 11 | 120-3509094-01 |
Уплотнитель Подробнее |
|
|
| 12 | 120-3509093 |
Пружина уплотнителя Подробнее |
|
|
| 13 | 130-3509110-22 |
Вал коленчатый Подробнее |
|
|
| 14 | 418251 |
Шпонка Подробнее |
|
|
| 15 | 252160-П2 |
Шайба 18Л Подробнее |
|
|
| 16 | 250638-П29 |
Гайка М18х1,5-6Н Подробнее |
|
|
| 17 | 4320Я-3509130-01 |
Шкив компрессора Подробнее |
|
