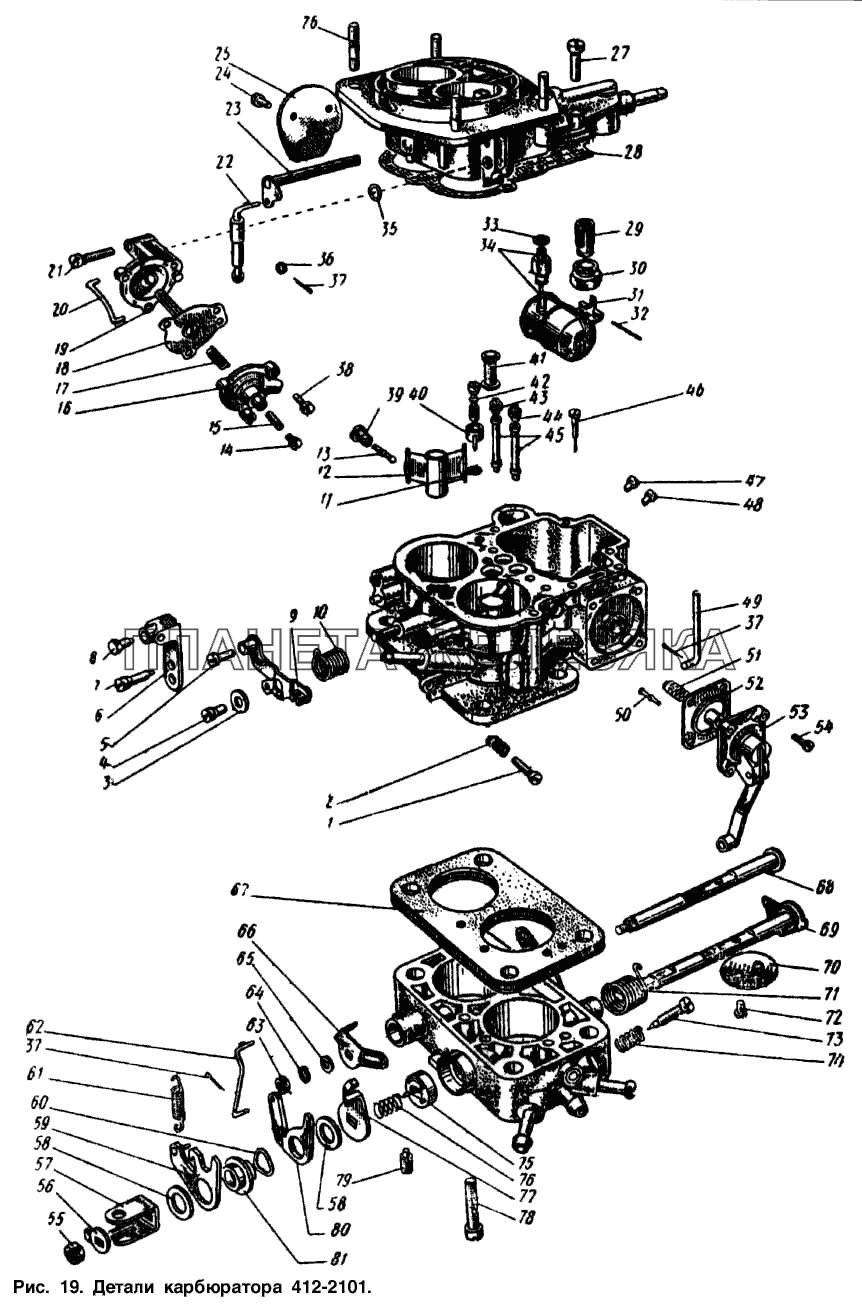

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2101-1107117 |
Винт фиксирующий Подробнее |
|
|
| 2 | 2101-1107119 |
Пружина фиксирующего винта Подробнее |
|
|
| 3 | 2101-1107648 |
Шайба рычага Подробнее |
|
|
| 4 | 2101-1107898 |
Винт крепления рычага с шайбой в сборе Подробнее |
|
|
| 5 | 2101-1107649 |
Винт М4х10,5 Подробнее |
|
|
| 6 | 2101-1107663 |
Кронштейн оболочки тяги воздушной заслонки Подробнее |
|
|
| 7 | 2101-1107890 |
Винт крепления кронштейна с шайбой в сборе Подробнее |
|
|
| 8 | 2101-1107664 |
Винт Подробнее |
|
|
| 9 | 2101-1107642 |
Рычаг управления воздушной заслонкой в сборе Подробнее |
|
|
| 10 | 2101-1107635 |
Пружина рычага Подробнее |
|
|
| 11 | 2101-1107386 |
Прокладка жиклера насоса ускорителя Подробнее |
|
|
| 12 | 2101-1107410 |
Распылитель смеси первой камеры в сборе Подробнее |
|
|
| 13 | 2101-1107334 |
Жиклер топливный холостого хода Подробнее |
|
|
| 14 | 2101-1107052 |
Пробка крышки Подробнее |
|
|
| 15 | 2101-1107131 |
Винт стопорный М5х12,5 Подробнее |
|
|
| 16 | 2101-1107045 |
Крышка корпуса Подробнее |
|
|
| 17 | 2101-1107049 |
Пружина диафрагмы Подробнее |
|
|
 |
18 | 2101-1107046 |
Диафрагма в сборе Подробнее |
|
| 19 | 2101-1107041 |
Корпус пускового устройства с жиклером в сборе Подробнее |
|
|
| 20 | 2101-1107647 |
Тяга пневмопривода Подробнее |
|
|
| 21 | 2101-1107896 |
Винт М4х0,7х25 с шайбой в сборе Подробнее |
|
|
| 22 | 2101-1107615 |
Тяга управления воздушной заслонкой в сборе Подробнее |
|
|
| 23 | 2101-1107630 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 24 | 2101-1107625 |
Винт Подробнее |
|
|
| 25 | 2101-1107624 |
Заслонка воздушная Подробнее |
|
|
| 26 | 2101-1107611 |
Шпилька М5х0,8х23 Подробнее |
|
|
 |
27 | 2101-1107894 |
Винт М5х0,8х20 с шайбой в сборе Подробнее |
|
| 28 | 2101-1107606 |
Прокладка крышки Подробнее |
|
|
 |
29 | 2101-1107710 |
Фильтр топливный в сборе Подробнее |
|
| 30 | 2101-1107712 |
Пробка М16х1,5 фильтра Подробнее |
|
|
 |
31 | 2101-1107740 |
Поплавок в сборе Подробнее |
|
 |
32 | 2101-1107749 |
Ось поплавка Подробнее |
|
| 33 | 2101-1107737 |
Прокладка клапана Подробнее |
|
|
 |
34 | 2101-1107730 |
Клапан топливный в сборе Подробнее |
|
| 35 | 2101-1107018 |
Прокладка Подробнее |
|
|
| 36 | 2101-1107058 |
Шайба тяги Подробнее |
|
|
| 37 | 2101-1107905 |
Шплинт Подробнее |
|
|
| 38 | 2101-1107892 |
Винт М4х0,7х14,8 с шайбой в сборе Подробнее |
|
|
| 39 | 2101-1107328 |
Пробка жиклера Подробнее |
|
|
 |
40 | 2101-1107385 |
Жиклер топливный ускорительного насоса в сборе Подробнее |
|
| 41 | 2101-1107570 |
Клапан разбалансировочный в сборе Подробнее |
|
|
| 42 | 2101-1107370 |
Клапан распылителя ускорительного насоса в сборе Подробнее |
|
|
| 43 | 2101-1107317 |
Главный воздушный жиклер II камеры Подробнее |
|
|
| 44 | 2101-1107316 |
Жиклер воздушный главной системы первой камеры Подробнее |
|
|
| 45 | 2101-1107343 |
Трубка эмульсионная Подробнее |
|
|
| 46 | 2101-1107383 |
Винт регулировки подачи топлива ускорительным насосом Подробнее |
|
|
| 47 | 2101-1107338 |
Главный топливный жиклер II камеры Подробнее |
|
|
| 48 | 2101-1107336 |
Главный топливный жиклер I камеры Подробнее |
|
|
| 49 | 2101-1107577 |
Тяга разбалансировочного клапана Подробнее |
|
|
| 50 | 2101-1107324 |
Жиклер топливный холостого хода Подробнее |
|
|
| 51 | 2101-1107378 |
Пружина диафрагмы Подробнее |
|
|
 |
52 | 2101-1107367 |
Диафрагма ускорительного насоса в сборе Подробнее |
|
| 53 | 2101-1107375 |
Крышка ускорительного насоса в сборе Подробнее |
|
|
| 54 | 2101-1107789 |
Винт насоса ускорителя Подробнее |
|
|
 |
55 | 2101-1107904 |
Гайка М7х1 Подробнее |
|
| 56 | 2101-1107104 |
Шайба стопорная Подробнее |
|
|
| 57 | 2101-1107100 |
Рычаг дроссельной заслонки Подробнее |
|
|
| 58 | 2101-1107105 |
Шайба 7,1 Подробнее |
|
|
| 59 | 2101-1107150 |
Рычаг дроссельной заслонки в сборе Подробнее |
|
|
| 60 | 2101-1107132 |
Шайба 10,5 пружинная Подробнее |
|
|
 |
61 | 2101-1107142 |
Пружина рычага Подробнее |
|
 |
62 | 2101-1107645 |
Тяга соединительная Подробнее |
|
| 63 | 2101-1107411 |
Гайка валика Подробнее |
|
|
| 64 | 2101-1107084 |
Шайба 5,3 пружинная Подробнее |
|
|
| 65 | 2101-1107147 |
Шайба проставочная Подробнее |
|
|
| 66 | 2101-1107146 |
Рычаг дроссельной заслонки Подробнее |
|
|
| 67 | 2101-1107014 |
Прокладка теплоизоляционная в сборе Подробнее |
|
|
| 68 | 2101-1107130 |
Ось дроссельной заслонки второй камеры в сборе Подробнее |
|
|
| 69 | 2101-1107080 |
Ось дроссельной заслонки I камеры в сборе Подробнее |
|
|
 |
70 | 2101-1107066 |
Дроссельная заслонка второй камеры Подробнее |
|
| 71 | 2101-1107089 |
Пружина оси Подробнее |
|
|
| 72 | 2101-1107067 |
Винт дроссельной заслонки Подробнее |
|
|
| 73 | 2101-1107118 |
Винт холостого хода Подробнее |
|
|
| 74 | 2101-1107119 |
Пружина фиксирующего винта Подробнее |
|
|
| 75 | 2101-1107035 |
Золотник в сборе Подробнее |
|
|
| 76 | 2101-1107031 |
Пружина клапана отсоса картерных газов Подробнее |
|
|
| 77 | 2101-1107116 |
Рычаг валика Подробнее |
|
|
| 78 | 2101-1107900 |
Винт смесительной камеры Подробнее |
|
|
| 79 | 2101-1107131 |
Винт стопорный М5х12,5 Подробнее |
|
|
| 80 | 2101-1107106 |
Рычаг системы пуска Подробнее |
|
|
| 81 | 2101-1107107 |
Втулка рычага привода дроссельной заслонкой второй камеры Подробнее |
|
