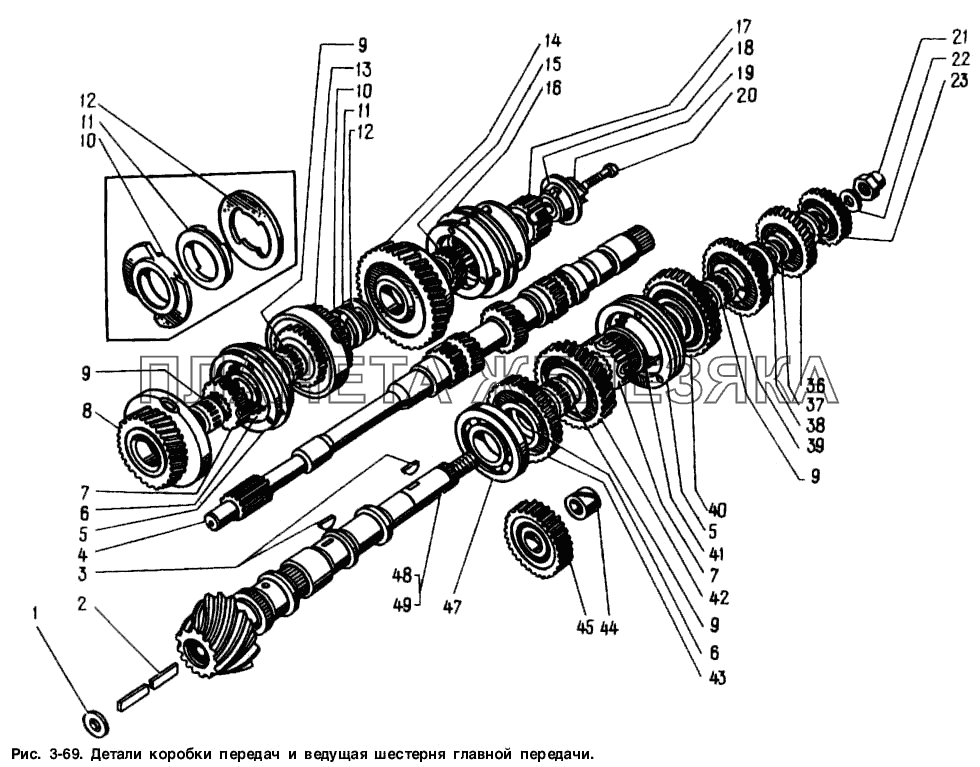

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 365524 |
Шайба маслоудерживающая Подробнее |
|
|
| 2 | 2141-2302022 |
Пластина маслораспределяющая Подробнее |
|
|
| 3 | 367077 |
Шпонка 6х7 Подробнее |
|
|
 |
4 | 2141-1701030 |
Вал первичный Подробнее |
|
 |
5 | 2141-1701150 |
Синхронизатор 1,2, 3 и 4-й передач Подробнее |
|
| 6 | 2141-1701158 |
Кольцо стопорное ступицы 3-й и 4-й передач Подробнее |
|
|
 |
7 | 2141-1701119 |
Ступица муфты переключения 1,2,3,4-й передач Подробнее |
|
 |
8 | 2141-1701131 |
Шестерня ведущая 3-й передачи в сборе Подробнее |
|
| 9 | 2141-1701061 |
Подшипник шестерен 1,2,3 и 4-й передач в сборе Подробнее |
|
|
| 9 | 464907Е1 |
Подшипник шестерен 1,2,3 и 4-й передач в сборе Подробнее |
|
|
| 10 | 2141-1701197 |
Кольцо упорное подшипника Подробнее |
|
|
 |
11 | 2141-1701120 |
Кольцо упорное шестерни 5-й передачи Подробнее |
|
| 12 | 2141-1701145 |
Шайба упорная шестерни 5-й передачи Подробнее |
|
|
 |
13 | 2141-1701135 |
Шестерня ведущая 4-й передачи в сборе Подробнее |
|
| 14 | 2141-1701132 |
Шестерня ведущая 5-й передачи Подробнее |
|
|
| 15 | 2141-1701134 |
Втулка шестерни 5-й передачи Подробнее |
|
|
 |
16 | 2141-1701151 |
Синхронизатор 5-й передачи в сборе Подробнее |
|
| 17 | 2141-1701340 |
Ступица муфты переключения 5-й передачи Подробнее |
|
|
| 18 | 2141-1701189 |
Ограничитель хода синхронизатора Подробнее |
|
|
| 19 | 2141-1701342 |
Шайба стопорная Подробнее |
|
|
| 20 | 360521 |
Болт М8х1х32 Подробнее |
|
|
| 21 | 362851-02 |
Гайка 16х1,5 самостопорящаяся Подробнее |
|
|
| 22 | 365595 |
Шайба 16,5 Подробнее |
|
|
| 23 | 2141-1701141 |
Зубчатое колесо 5-й передачи Подробнее |
|
|
| 24 | 365775 |
Шайба 28 регулировочная толщина 2,00 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 25 | 365776 |
Шайба 28 регулировочная толщина 2,05 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 26 | 365777 |
Шайба 28 регулировочная толщина 2,10 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 27 | 365778 |
Шайба 28 регулировочная толщина 2,15 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 28 | 365779 |
Шайба 28 регулировочная толщина 2,20 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 29 | 365780 |
Шайба 28 регулировочная толщина 2,25 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 30 | 365781 |
Шайба 28 регулировочная толщина 2,30 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 31 | 365782 |
Шайба 28 регулировочная толщина 2,35 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 32 | 365783 |
Шайба 28 регулировочная толщина 2,40 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 33 | 365784 |
Шайба 28 регулировочная толщина 2,45 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 34 | 365785 |
Шайба 28 регулировочная толщина 2,50 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 35 | 365786 |
Шайба 28 регулировочная толщина 2,55 мм (по потребности, но не более 2шт. в комплекте) Подробнее |
|
|
| 36 | 2141-1701121 |
Колесо зубчатое 4-й передачи Подробнее |
|
|
| 37 | 2141-1701268 |
Кольцо стопорное шестерни 3-й передачи Подробнее |
|
|
| 38 | 2141-1701314 |
Пружина тарельчатая Подробнее |
|
|
 |
39 | 2141-1701114 |
Колесо зубчатое 3-й передачи Подробнее |
|
| 40 | 2141-1701127 |
Колесо зубчатое 2-й передачи Подробнее |
|
|
| 41 | 2141-1701266 |
Кольцо стопорное ступицы муфты 1-й и 2-й передач Подробнее |
|
|
| 42 | 2141-1701112 |
Колесо зубчатое 1-й передачи Подробнее |
|
|
| 43 | 2141-1701140 |
Колесо зубчатое заднего хода Подробнее |
|
|
| 44 | 2141-1701084 |
Втулка промежуточного зубчатого колеса Подробнее |
|
|
| 45 | 2141-1701082 |
Колесо зубчатое промежуточное заднего хода Подробнее |
|
|
| 46 | 2141-1701080 |
Колесо зубчатое промежуточное заднего хода в сборе Подробнее |
|
|
| 47 | 2141-2302025 |
Подшипник ведущей шестерни наружный в сборе Подробнее |
|
|
| 47 | 56-322209ЕIV |
Подшипник ведущей шестерни наружный в сборе Подробнее |
|
|
| 48 | 2141-2302017 |
Шестерня ведущая главной передачи Подробнее |
|
|
| 49 | 21412-2302017 |
Шестерня ведущая главной передачи Подробнее |
|
