| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
2141-3505010 |

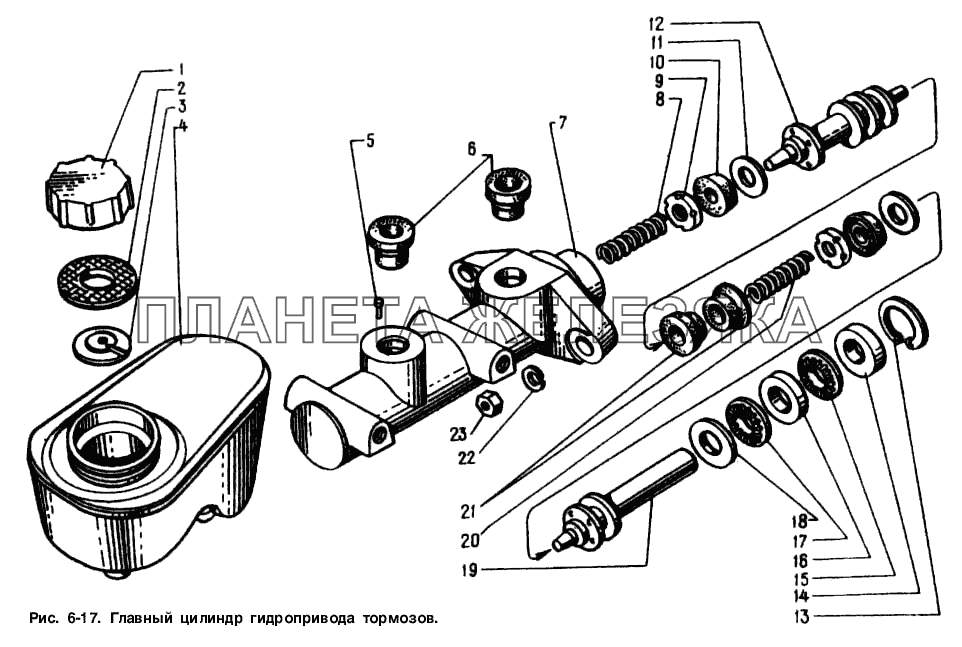

Цилиндр главный тормоза в сборе (включает все детали на рис.71 "Главный цилиндр гидропривода тормозов", кроме 250512-29,252136-29) Подробнее |
||
| 412-3505110 |
Крышка бачка главного цилиндра в сборе Подробнее |
|
||
| 1 | 412-3505116 |
Крышка бачка главного цилиндра Подробнее |
|
|
 |
2 | 412-3505122 |
Прокладка крышки бачка Подробнее |
|
| 3 | 412-3505119 |
Отражатель крышки Подробнее |
|
|
| 4 | 2141-3505106 |
Бачок в сборе Подробнее |
|
|
| 5 | 412-3505040-01 |
Штифт упорный поршня второй камеры Подробнее |
|
|
| 6 | 2141-3505067 |
Втулка соединительная Подробнее |
|
|
| 7 | 2141-3505015 |
Корпус главного цилиндра Подробнее |
|
|
| 8 | 412-3505044 |
Пружина возвратная поршня второй камеры Подробнее |
|
|
| 9 | 2141-3505047 |
Шайба упорная главной манжеты поршня Подробнее |
|
|
| 10 | 2141-3505042 |
Манжета главная поршня цилиндра Подробнее |
|
|
| 11 | 2141-3505030 |
Клапан поршня главного цилиндра Подробнее |
|
|
| 12 | 2141-3505034 |
Поршень второй камеры цилиндра Подробнее |
|
|
| 13 | 412-35-5058 |
Кольцо стопорное Подробнее |
|
|
| 16 | 412-3505051 |
Шайба манжет проставочная Подробнее |
|
|
| 17 | 412-3505036 |
Манжета главного цилиндра наружная Подробнее |
|
|
| 18 | 412-3505048 |
Шайба упорная поршня Подробнее |
|
|
| 19 | 2141-3505024 |
Поршень первой камеры цилиндра Подробнее |
|
|
| 20 | 412-3505043 |
Пружина возвратная поршня первой камеры Подробнее |
|
|
| 21 | 2141-3505045 |
Манжета разделительная камер Подробнее |
|
|
| 22 | 252136-29 |
Шайба 10 пружинная Подробнее |
|
|
| 23 | 250512-29 |
Гайка М10 Подробнее |
|
