| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2141-3535005* |

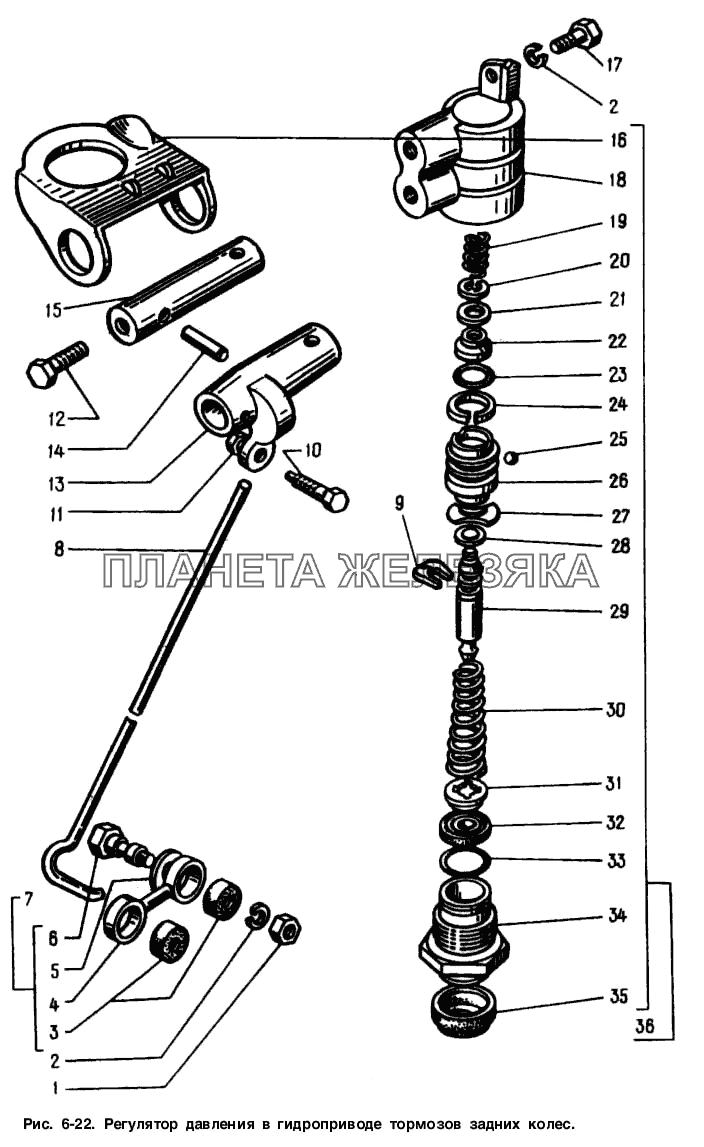

Регулятор давления с нагрузочным стержнем в сборе (включает все детали на рис.76 "Регулятор давления в гидроприводе…", кроме 252135-29,4593171063) Подробнее |
|
||
| 1 | 250510-29 |
Гайка М8 Подробнее |
|
|
| 2 | 252135-29 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 412-3535106 |
Втулка стойки нагрузочной пружины Подробнее |
|
|
| 4 | 2141-3535096 |
Стойка стержня в сборе Подробнее |
|
|
| 5 | 252006-29 |
Шайба 10 Подробнее |
|
|
| 6 | 2141-3535110 |
Ось нижнего шарнира стойки Подробнее |
|
|
| 7 | 2141-3535088 |
Стойка стержня с втулками в сборе Подробнее |
|
|
| 8 | 2141-3535072 |
Стержень нагрузочный Подробнее |
|
|
| 9 | 412-3535042 |
Скоба упорная поршня Подробнее |
|
|
| 10 | 2141-3535080 |
Болт регулировочный нажимного рычага Подробнее |
|
|
| 11 | 250511-29 |
Шайба 8 пружинная Подробнее |
|
|
| 12 | 412-3535084-01 |
Винт крепления пружины Подробнее |
|
|
| 13 | 2141-3535066 |
Рычаг нажимной поршня Подробнее |
|
|
| 14 | 361905 |
Штифт 6х28 Подробнее |
|
|
| 15 | 2141-3535070 |
Ось нажимного рычага поршня Подробнее |
|
|
| 16 | 2141-3535125 |
Кронштейн регулятора давления Подробнее |
|
|
| 17 | 4593171063 |
Болт М8х18 Подробнее |
|
|
| 18 | 2141-3535014 |
Корпус регулятора Подробнее |
|
|
| 19 | 2141-3535050 |
Пружина прижимная конуса Подробнее |
|
|
| 20 | 412-3535030 |
Шайба стопорная Подробнее |
|
|
| 21 | 2141-3535032 |
Шайба 6,45 промежуточная управляющего конуса Подробнее |
|
|
| 22 | 2141-3535028 |
Конус управляющий шарикового клапана Подробнее |
|
|
| 23 | 412-3535020 |
Кольцо уплотнительное гильзы поршня Подробнее |
|
|
| 24 | 412-3535024 |
Пружина прижимная шарика Подробнее |
|
|
| 25 | 263003 |
Шарик 4-200 Подробнее |
|
|
| 26 | 2141-3535016 |
Гильза поршня Подробнее |
|
|
| 27 | 412-3535018 |
Шайба пружинная возвратная гильзы Подробнее |
|
|
| 28 | 412-3535058 |
Манжета уплотнительная большой ступени поршня Подробнее |
|
|
| 29 | 2141-3535048 |
Поршень регулятора Подробнее |
|
|
| 30 | 412-3535056 |
Пружина возвратная поршня Подробнее |
|
|
| 31 | 412-3535034 |
Втулка распорная манжеты малой ступени поршня Подробнее |
|
|
| 32 | 412-3535054 |
Манжета уплотнительная малой ступени поршня Подробнее |
|
|
| 33 | 412-3535038 |
Кольцо уплотнительное втулки Подробнее |
|
|
| 34 | 412-3535036 |
Втулка крепления корпуса регулятора давления Подробнее |
|
|
| 35 | 412-3535046 |
Чехол защитный регулятора давления Подробнее |
|
|
| 36 | 2141-3535010 |
Регулятор давления в сборе Подробнее |
|
