| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2140-3708010-11 |

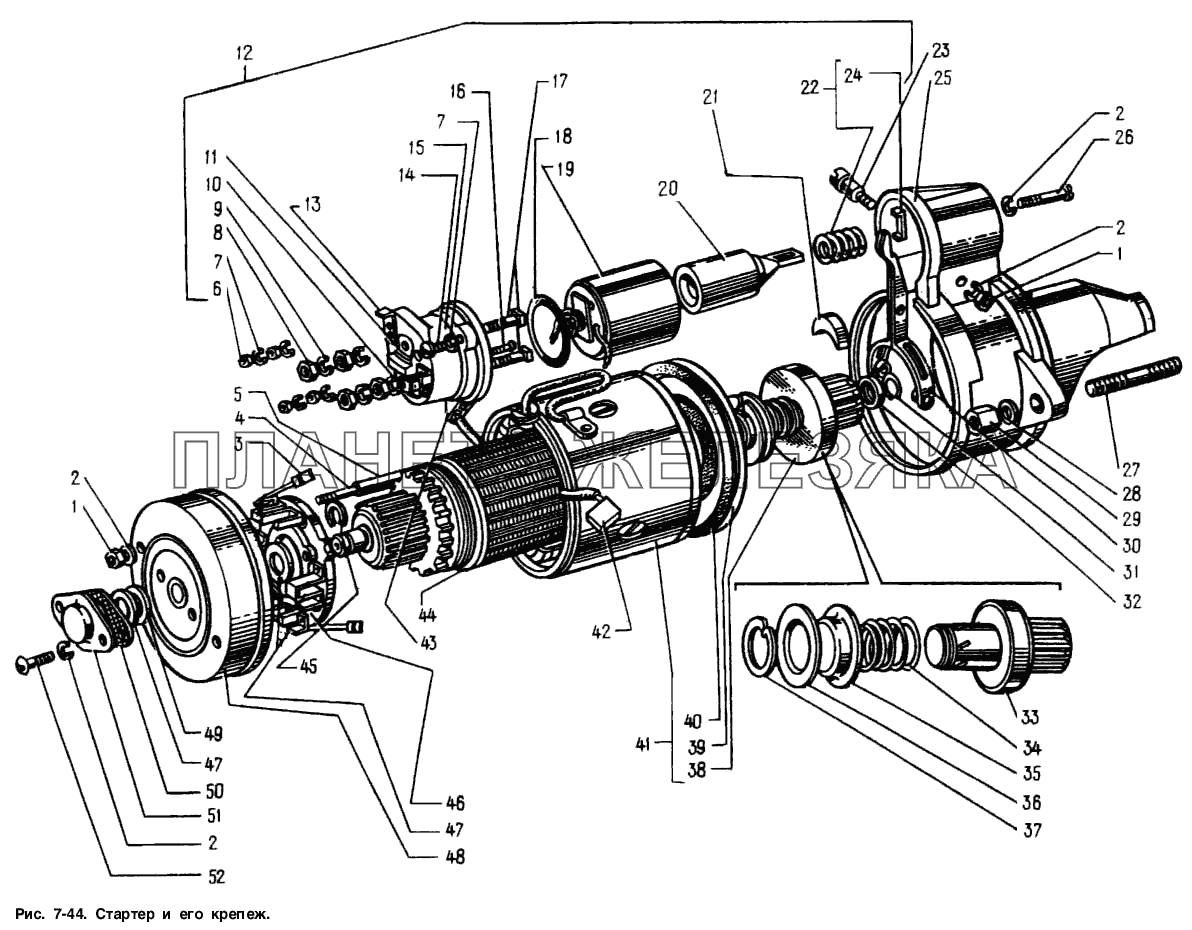

Стартер в сборе (включает все детали на рис.85 "Стартер и его крепеж", кроме 216596-29) Подробнее |
|
||
| 4216.3708 |
Стартер в сборе (включает все детали на рис.85 "Стартер и его крепеж", кроме 216596-29) Подробнее |
|
||
| 4216.3708110 |
Блок катушек полюсов в сборе Подробнее |
|
||
| 1 | 4595531054 |
Гайка М6 Подробнее |
|
|
| 2 | 4598161005 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | 4212.3708060 |
Щетка неизолированная в сборе Подробнее |
|
|
| 4 | 2302.3708003 |
Шпилька М8х176 Подробнее |
|
|
| 5 | 2302.3708049 |
Трубка изоляционная Подробнее |
|
|
| 6 | 4595531053 |
Гайка М5 Подробнее |
|
|
| 7 | 4598161004 |
Шайба 5 пружинная Подробнее |
|
|
| 8 | 4595531055 |
Гайка М8 Подробнее |
|
|
| 9 | 4598161006 |
Шайба 8 пружинная Подробнее |
|
|
| 10 | 2302.3708893 |
Наконечник Подробнее |
|
|
| 11 | 2302.3708896 |
Штекер Подробнее |
|
|
| 12 | 42.3708800 |
Реле в сборе Подробнее |
|
|
| 13 | 2302.3708895 |
Штекер Подробнее |
|
|
| 14 | 220079-29 |
Винт М5х14 Подробнее |
|
|
| 15 | 42.3708891 |
Крышка реле Подробнее |
|
|
| 16 | СТ230-3708839 |
Болт МХ-0799 Подробнее |
|
|
| 17 | 2302.3708894 |
Болт контактный Подробнее |
|
|
| 18 | 42.3708805 |
Кольцо уплотнитсльное Подробнее |
|
|
| 19 | 42.3708830 |
Ярмо со штоком в сборе Подробнее |
|
|
| 20 | 42.3708812 |
Якорь Подробнее |
|
|
| 21 | 2302.3708015-10 |
Заглушка Подробнее |
|
|
| 22 | 23.3708802 |
Пружина Подробнее |
|
|
| 23 | 42.3708014 |
Ось рычага Подробнее |
|
|
| 24 | 2302.3708803 |
Скоба Подробнее |
|
|
| 25 | 4216.3708400 |
Крышка со стороны привода Подробнее |
|
|
| 26 | 220111-29 |
Винт М6х30 Подробнее |
|
|
| 27 | 216596-29 |
Шпилька М12х1,25х60 Подробнее |
|
|
| 28 | 252157-29 |
Шайба 12 пружинная Подробнее |
|
|
| 29 | 362044-29 |
Гайка М12х1,25 Подробнее |
|
|
| 30 | 4212.3708020 |
Рычаг в сборе Подробнее |
|
|
| 31 | 4212.3708007 |
Кольцо замковое Подробнее |
|
|
| 32 | 4212.3708004 |
Кольцо упорное Подробнее |
|
|
| 33 | 42.3708610 |
Муфта привода в сборе Подробнее |
|
|
| 34 | 23.3708603 |
Пружина Подробнее |
|
|
| 35 | 42.3708605 |
Кольцо поводковое Подробнее |
|
|
| 36 | 42.3708604 |
Кольцо упорное Подробнее |
|
|
| 37 | 42.3708601 |
Кольцо запорное Подробнее |
|
|
 |
38 | 42.3708600 |
Привод в сборе Подробнее |
|
| 39 | 4212.3708050 |
Опора промежуточная Подробнее |
|
|
| 40 | 2302.3708048 |
Кольцо уплотнитсльное Подробнее |
|
|
| 41 | 4216.3708100 |
Корпус в сборе Подробнее |
|
|
| 42 | 4212.3708060-01 |
Щетка изолированная в сборе Подробнее |
|
|
| 43 | 4212,3708060-02 |
Щетка изолированная в сборе Подробнее |
|
|
| 44 | 4216.3708200-01 |
Якорь в сборе Подробнее |
|
|
| 45 | 2302.3708044 |
Шайба стопорная Подробнее |
|
|
| 46 | 4212.3708310 |
Траверса в сборе Подробнее |
|
|
| 47 | 42.3708009 |
Шайба регулировочная (наибольшее количество) Подробнее |
|
|
| 48 | 4216.3708300 |
Крышка со стороны коллектора в сборе Подробнее |
|
|
| 49 | 42.3708045 |
Шайба упорная Подробнее |
|
|
| 50 | 2302.3708043 |
Прокладка Подробнее |
|
|
| 51 | 2302.3708041 |
Колпак Подробнее |
|
|
| 52 | 220105-29 |
Винт М6х14 Подробнее |
|
