| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2141-3510010 |

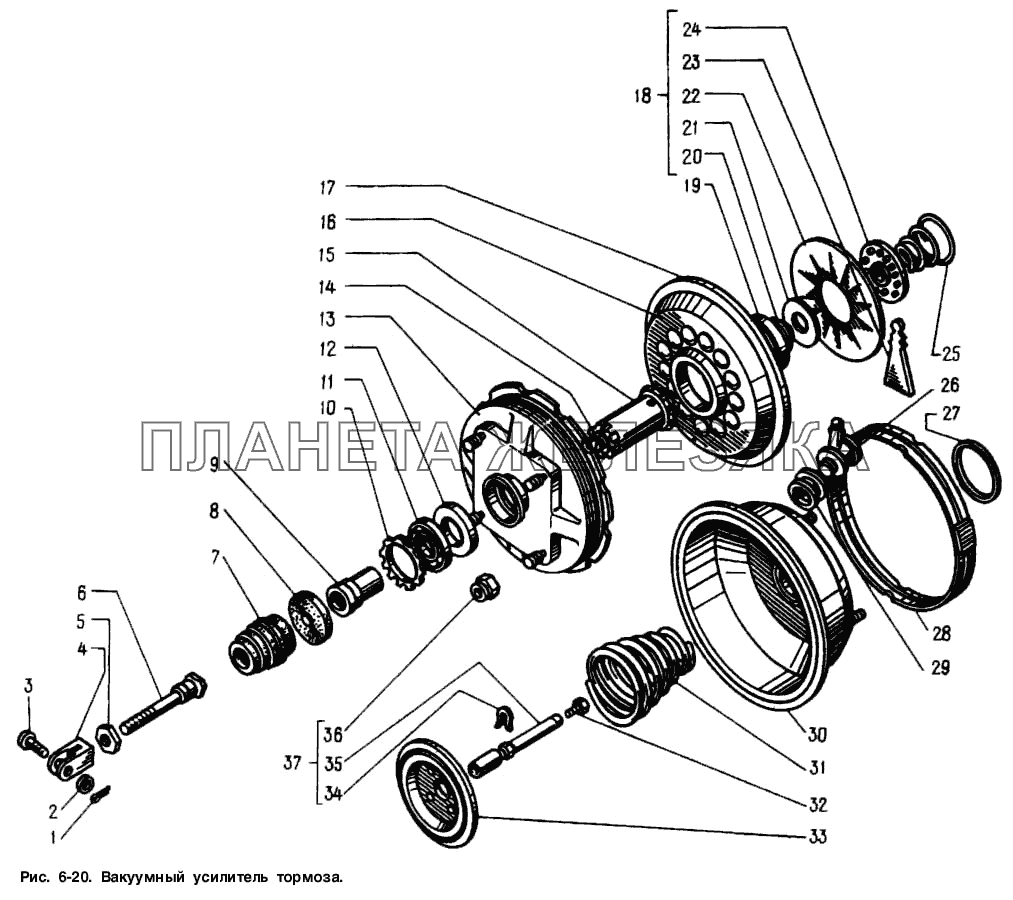

Усилитель вакуумного тормоза в сборе (включает все детали на рис.74 "Вакуумный усилитель тормоза", кроме 412-3510088, 252005-29, 258039-29, 260034- Подробнее |
|
||
| 1 | 258039-29 |
Шплинт 3,2х20 Подробнее |
|
|
| 2 | 252005-29 |
Шайба 8 Подробнее |
|
|
| 3 | 260034-29 |
Палец толкателя М8х25 Подробнее |
|
|
| 4 | 408-3505064-10 |
Вилка толкателя поршня главного цилиндра Подробнее |
|
|
| 5 | 250510-29 |
Гайка М8 Подробнее |
|
|
| 6 | 2141-3510028 |
Толкатель поршня с опорой в сборе Подробнее |
|
|
| 7 | 412-3510066 |
Чехол защитный усилителя Подробнее |
|
|
| 8 | 412-3510076 |
Фильтр воздушный усилителя Подробнее |
|
|
| 9 | 2141-3510030 |
Втулка прижимная опоры толкателя Подробнее |
|
|
| 10 | 412-3510064 |
Шайба стопорная уплотнительной манжеты Подробнее |
|
|
| 11 | 412-3510060 |
Манжета уплотнительная корпуса поршня Подробнее |
|
|
| 12 | 412-3510062 |
Кольцо направляющее поршня усилителя Подробнее |
|
|
| 13 | 2141-3510012 |
Основание корпуса усилителя в сборе Подробнее |
|
|
| 14 | 412-3510056 |
Винт регулировочный центрального клапана Подробнее |
|
|
| 15 | 2141-3510048 |
Корпус поршня усилителя Подробнее |
|
|
| 16 | 2141-3510038 |
Диафрагма поршня Подробнее |
|
|
| 17 | 2141-3510042 |
Кольцо опорное диафрагмы поршня Подробнее |
|
|
| 18 | 2141-3510016 |
Диск опорный диафрагмы поршня в сборе Подробнее |
|
|
| 19 | 412-3510040 |
Кольцо запорное диафрагмы поршня Подробнее |
|
|
| 20 | 412-3510023 |
Клапан центральный усилителя Подробнее |
|
|
| 21 | 412-3510025 |
Шайба опорная центрального клапана Подробнее |
|
|
| 22 | 412-3510022-01 |
Оболочка секторов опорного диска диафрагмы Подробнее |
|
|
| 23 | 2141-3510018 |
Сектор опорного диска диафрагмы Подробнее |
|
|
| 24 | 412-3510024 |
Шайба фиксирующая секторов Подробнее |
|
|
| 25 | 412-3510046 |
Пружина возвратная сектора опорного диска Подробнее |
|
|
| 26 | 412-3562009 |
Клапан обратный в сборе Подробнее |
|
|
| 27 | 412-3510088 |
Кольцо уплотнительное крышки Подробнее |
|
|
| 28 | 412-3510072 |
Втулка уплотнительная обратного клапана Подробнее |
|
|
| 29 | 412-3510071 |
Кольцо соединительное корпуса Подробнее |
|
|
| 30 | 2141-3510014 |
Крышка корпуса в сборе Подробнее |
|
|
| 31 | 412-3510068 |
Пружина возвратная поршня Подробнее |
|
|
| 32 | 412-3510074-01 |
Болт регулировочный штока Подробнее |
|
|
| 33 | 2141-3510044 |
Тарелка опорная диска диафрагмы Подробнее |
|
|
| 34 | 412-3510036 |
Скоба оси разжимного рычага Подробнее |
|
|
| 35 | 2141-3510052 |
Шток усилителя тормоза Подробнее |
|
|
| 36 | 4595621305 |
Гайка М8 самостопорящаяся Подробнее |
|
|
| 37 | 2141-3510050 |
Шток усилителя тормоза в сборе Подробнее |
|
