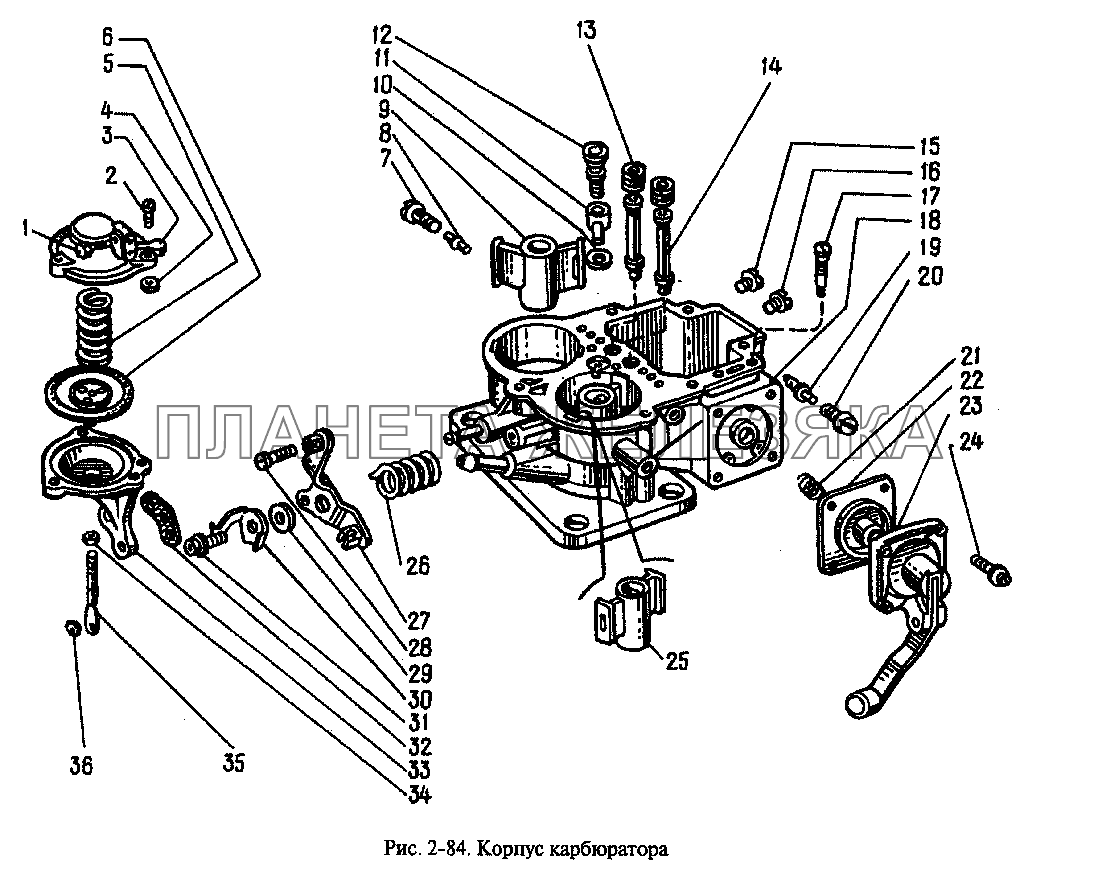

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2101-1107664 |
Винт Подробнее |
|
|
| 2 | 2101-1107890 |
Винт крепления кронштейна с шайбой в сборе Подробнее |
|
|
| 3 | 2105-1107505 |
Крышка пневмопривода Подробнее |
|
|
| 4 | 2101-1107018 |
Прокладка Подробнее |
|
|
| 5 | 2105-1107508 |
Пружина Подробнее |
|
|
| 6 | 2140-1107520 |
Диафрагма Подробнее |
|
|
| 7 | 2101-1107328 |
Пробка жиклера Подробнее |
|
|
| 8 | 2101-1107334 |
Жиклер топливный холостого хода Подробнее |
|
|
| 9 | 2107-1107410 |
Распылитель смеси в сборе Подробнее |
|
|
| 10 | 2101-1107386 |
Прокладка жиклера насоса ускорителя Подробнее |
|
|
 |
11 | 2101-1107385 |
Жиклер топливный ускорительного насоса в сборе Подробнее |
|
| 12 | 2101-1107370 |
Клапан распылителя ускорительного насоса в сборе Подробнее |
|
|
| 13 | 2101-1107316-10 |
Жиклер воздушный главной системы второй камеры Подробнее |
|
|
| 14 | 2101-1107343 |
Трубка эмульсионная Подробнее |
|
|
| 15 | 2105-1107336-20 |
Жиклер топливный главной системы Подробнее |
|
|
| 16 | 2105-1107336 |
Жиклер топливный главной системы Подробнее |
|
|
| 17 | 2101-1107383 |
Винт регулировки подачи топлива ускорительным насосом Подробнее |
|
|
| 18 | 2107-1107300-10 |
Корпус карбюратора Подробнее |
|
|
| 19 | 2103-1107422 |
Жиклер топливный холостого хода Подробнее |
||
| 20 | 2107-1107327 |
Корпус жиклера холостого хода Подробнее |
|
|
| 21 | 2101-1107378 |
Пружина диафрагмы Подробнее |
|
|
 |
22 | 2101-1107367 |
Диафрагма ускорительного насоса в сборе Подробнее |
|
| 23 | 2101-1107375 |
Крышка ускорительного насоса в сборе Подробнее |
|
|
| 24 | 2101-1107892 |
Винт М4х0,7х14,8 с шайбой в сборе Подробнее |
|
|
| 25 | 2105-1107410 |
Распылитель смеси в сборе Подробнее |
|
|
| 26 | 2101-1107635 |
Пружина рычага Подробнее |
|
|
| 27 | 2105-1107640-10 |
Рычаг управления воздушной заслонкой в сборе Подробнее |
|
|
| 28 | 2101-1107649 |
Винт М4х10,5 Подробнее |
|
|
| 29 | 2101-1107147 |
Шайба проставочная Подробнее |
|
|
| 30 | 2105-1107305 |
Кронштейн Подробнее |
|
|
| 31 | 2101-1107898 |
Винт крепления рычага с шайбой в сборе Подробнее |
|
|
| 32 | 2105-1107544 |
Прокладка Подробнее |
|
|
| 33 | 2105-1107506-10 |
Корпус пневмолривода Подробнее |
|
|
 |
34 | 10794011 |
Гайка М4 низкая Подробнее |
|
| 35 | 2105-1107511-10 |
Тяга Подробнее |
|
|
 |
36 | 604805 |
Шайба стопорная Подробнее |
