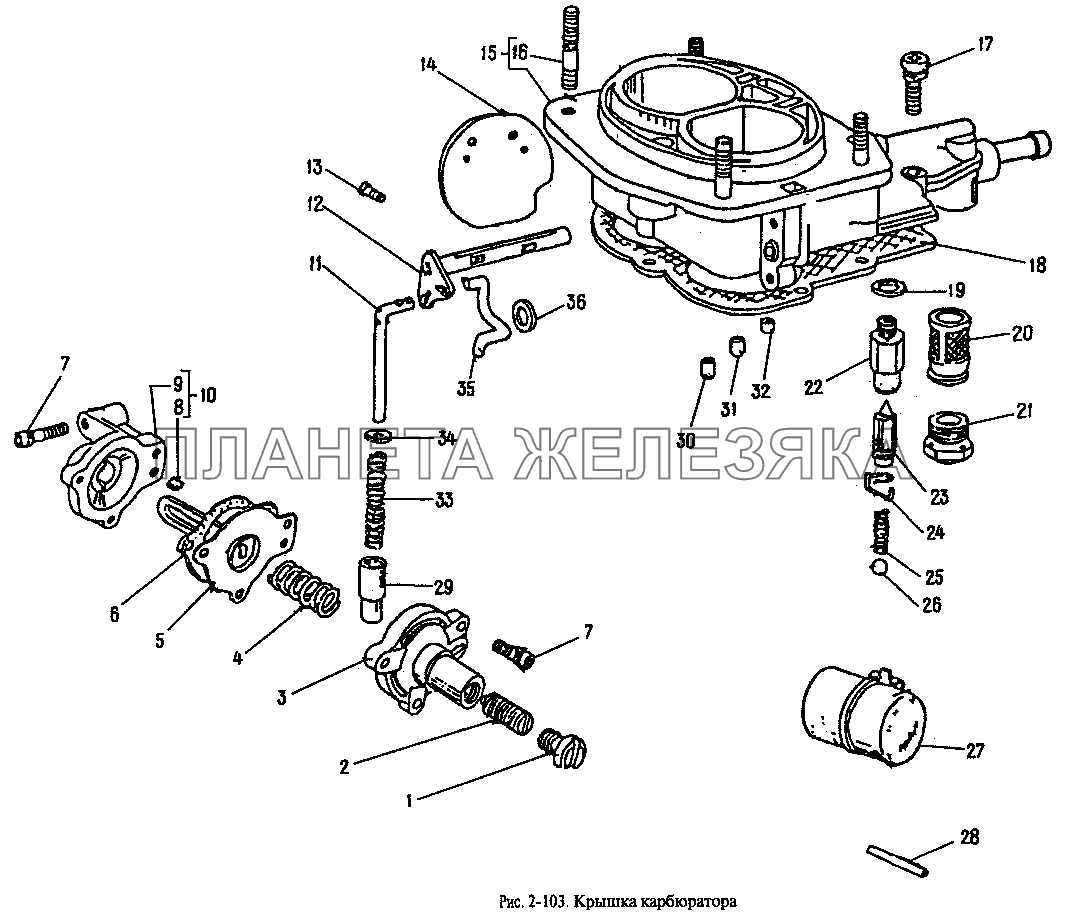

| ← Карбюратор в сборе (типа "Озон") | Корпус карбюратора → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2101-1107615 |
Тяга управления воздушной заслонкой в сборе Подробнее |
|
||
 |
2101-1107730 |
Клапан топливный в сборе Подробнее |
||
| 1 | 2101-1107052 |
Пробка крышки Подробнее |
|
|
| 2 | 2101-1107131 |
Винт стопорный М5х12,5 Подробнее |
|
|
| 3 | 2101-1107045 |
Крышка корпуса Подробнее |
|
|
| 4 | 2101-1107049 |
Пружина диафрагмы Подробнее |
|
|
 |
5 | 2101-1107046 |
Диафрагма в сборе Подробнее |
|
| 6 | 2101-1107061 |
Прокладка Подробнее |
|
|
| 7 | 2101-1107892 |
Винт М4х0,7х14,8 с шайбой в сборе Подробнее |
|
|
| 8 | 2101-1107349 |
Жиклер пускового устройства Подробнее |
|
|
| 9 | 2101-1107043 |
Корпус пускового устройства Подробнее |
|
|
| 10 | 2101-1107041 |
Корпус пускового устройства с жиклером в сборе Подробнее |
|
|
| 11 | 2101-1107619 |
Тяга Подробнее |
|
|
| 12 | 2101-1107630 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 13 | 2101-1107625 |
Винт Подробнее |
|
|
| 14 | 2101-1107624 |
Заслонка воздушная Подробнее |
|
|
| 15 | 2101-1107610-40 |
Крышка корпуса карбюратора в сборе Подробнее |
|
|
| 16 | 2101-1107611 |
Шпилька М5х0,8х23 Подробнее |
|
|
 |
17 | 2101-1107894 |
Винт М5х0,8х20 с шайбой в сборе Подробнее |
|
| 18 | 2101-1107606 |
Прокладка крышки Подробнее |
|
|
| 19 | 2101-1107737 |
Прокладка клапана Подробнее |
|
|
 |
20 | 2101-1107710 |
Фильтр топливный в сборе Подробнее |
|
| 21 | 2101-1107712 |
Пробка М16х1,5 фильтра Подробнее |
|
|
| 22 | 2101-1107734 |
Корпус игольчатого клапана Подробнее |
|
|
| 23 | 2101-1107736 |
Игольчатый клапан Подробнее |
|
|
| 24 | 2101-1107733 |
Пружина ограничительная Подробнее |
|
|
| 25 | 2101-1107732 |
Пружина клапана Подробнее |
|
|
| 26 | Н3.969-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
 |
27 | 2101-1107740 |
Поплавок в сборе Подробнее |
|
 |
28 | 2101-1107749 |
Ось поплавка Подробнее |
|
| 29 | 2101-1107617 |
Втулка Подробнее |
|
|
| 30 | 2101-1107345-10 |
Жиклер смеси эконостата Подробнее |
|
|
| 31 | 2101-1107346 |
Топливный жиклер эконостата Подробнее |
|
|
| 32 | 2101-1107312-10 |
Воздушный жиклер Подробнее |
|
|
| 33 | 2101-1107618 |
Пружина Подробнее |
|
|
| 34 | 2101-1107650 |
Шайба Подробнее |
|
|
| 35 | 2101-1107060-01 |
Тяга в сборе Подробнее |
|
|
| 36 | 2101-1107018 |
Прокладка Подробнее |
|
