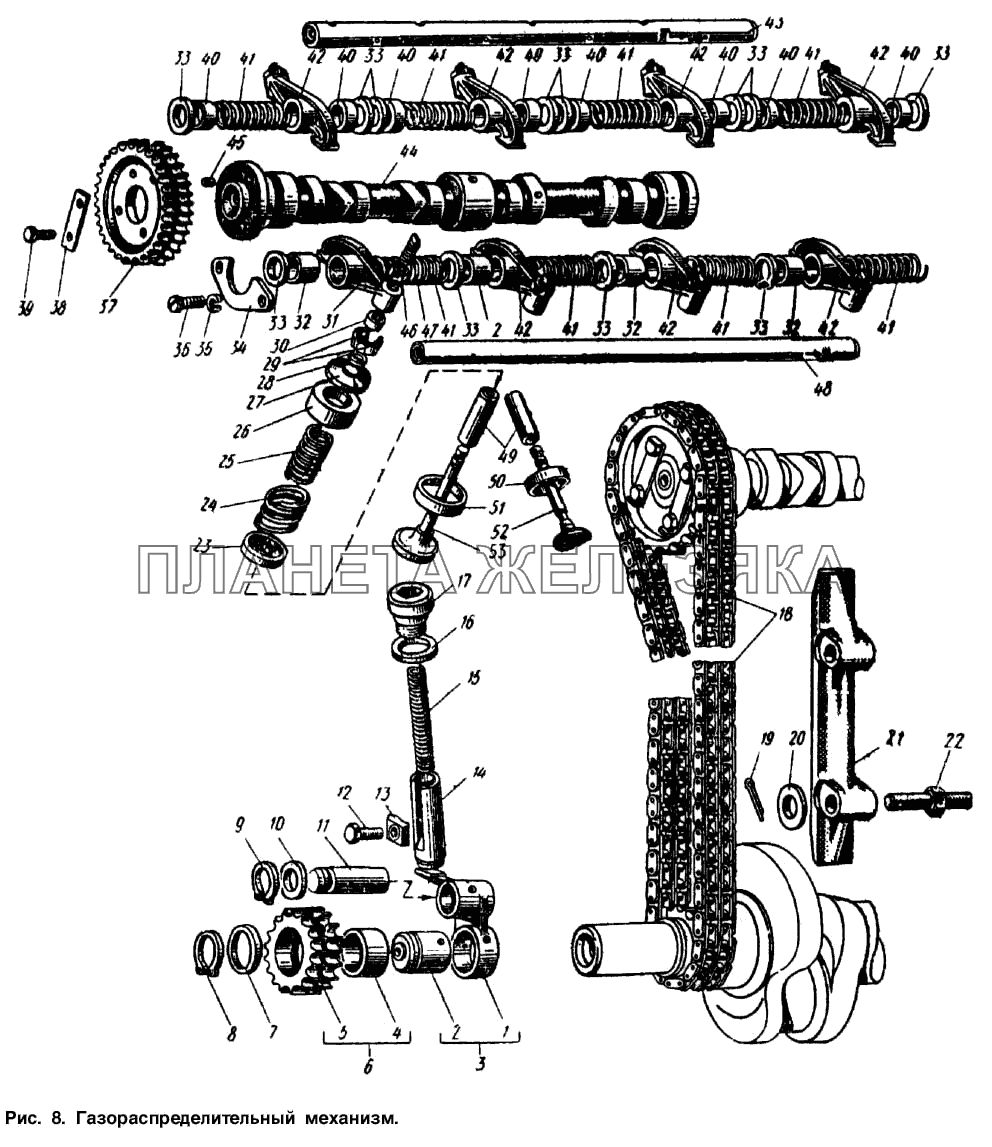

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 367017 |
Заглушка оси коромысел Подробнее |
|
||
| 412-1006010 |
Вал распределительный с штифтом и заглушками в сборе Подробнее |
|
||
| 412-1006050-10 |
Рычаг со звездочкой в сборе Подробнее |
|
||
| 412-1006057 |
Заглушка Подробнее |
|
||
| 412-1006064 |
Плунжер натяжного устройства с вставкой в сборе Подробнее |
|
||
| 412-1007033-БР |
Втулка клапана направляющая, увеличенная на 0,25 мм Подробнее |
|
||
| 412-1007080-БР |
Седло выпускного клапана вставное увеличенное на 0,6 мм Подробнее |
|
||
| 412-1007082-БР |
Седло впускного клапана вставное увеличенное на 0,6 мм Подробнее |
|
||
| 1 | 412-1006052-10 |
Рычаг натяжного устройства Подробнее |
|
|
| 2 | 412-1006053 |
Ось звездочки натяжного устройства Подробнее |
|
|
| 3 | 412-1006051-10 |
Рычаг натяжного устройства в сборе Подробнее |
|
|
| 4 | 412-1006047 |
Втулка звездочки натяжного устройства Подробнее |
|
|
| 5 | 412-1006046-10 |
Звездочка натяжного устройства Подробнее |
|
|
| 6 | 412-1006045-10 |
Звездочка натяжного устройства в сборе Подробнее |
|
|
| 7 | 365143 |
Шайба 22 Подробнее |
|
|
| 8 | 366561 |
Кольцо 22 пружинное упорное Подробнее |
|
|
| 9 | 366560 |
Кольцо 12 пружинное упорное Подробнее |
|
|
| 10 | 365144 |
Шайба 12 Подробнее |
|
|
| 11 | 412-1006056 |
Ось рычага натяжного устройства Подробнее |
|
|
| 12 | 360129-29 |
Болт М10х24 стопорный Подробнее |
|
|
| 13 | 412-1006075-01 |
Пластина прижимная плунжера Подробнее |
|
|
| 14 | 412-1006066-01 |
Плунжер натяжного устройства Подробнее |
|
|
| 15 | 412-1006070 |
Пружина натяжного устройства Подробнее |
|
|
| 16 | 365145 |
Шайба 22 Подробнее |
|
|
| 17 | 367102-29 |
Пробка-заглушка М22х1,5 Подробнее |
|
|
| 18 | 412-1006040-20 |
Цепь привода вала в сборе Подробнее |
|
|
 |
19 | 258011 |
Шплинт 2х10 разводной Подробнее |
|
| 20 | 252004 |
Шайба 6 Подробнее |
|
|
| 21 | 412-1006078 |
Успокоитель цепи Подробнее |
|
|
| 22 | 412-1006080 |
Ось успокоителя цепи Подробнее |
|
|
| 23 | 408-1007030 |
Шайба пружины клапана опорная Подробнее |
|
|
| 24 | 412-1007020 |
Пружина клапана наружная Подробнее |
|
|
| 25 | 412-1007021 |
Пружина клапана внутренняя Подробнее |
|
|
| 26 | 412-1007014 |
Колпак клапана маслозащитный Подробнее |
|
|
| 27 | 412-1007025 |
Тарелка пружины клапана Подробнее |
|
|
 |
28 | 412-1007027 |
Шайба тарелки пружин клапана уплотнительная Подробнее |
|
| 29 | 412-1007028 |
Сухарь клапана Подробнее |
|
|
 |
30 | 412-1007017 |
Наконечник стержня клапана Подробнее |
|
 |
31 | 412-1007146 |
Коромысло клапана Подробнее |
|
| 32 | 412-1007134 |
Втулка коромысла клапана распорная большая Подробнее |
|
|
| 33 | 365156 |
Шайба 16 Подробнее |
|
|
| 34 | 412-1006018 |
Фланец распределительного вала упорный Подробнее |
|
|
| 35 | 252134 |
Шайба 6 пружинная Подробнее |
|
|
| 36 | 222527 |
Винт М6х20 Подробнее |
|
|
| 37 | 412-1006020-10 |
Звездочка распределительного вала ведомая Подробнее |
|
|
| 38 | 412-1006023 |
Пластина стопорная болтов крепления ведомой звездочки распределительного вала Подробнее |
|
|
| 39 | 201417 |
Болт М6х14 Подробнее |
|
|
| 40 | 412-1007136 |
Втулка коромысла клапана распорная малая Подробнее |
|
|
| 41 | 407-1007130 |
Пружина коромысел клапанов подвижная Подробнее |
|
|
| 42 | 412-1007149 |
Коромысло клапана в сборе Подробнее |
|
|
| 43 | 412-1007104 |
Ось коромысел выпускных клапанов с заглушками в сборе Подробнее |
|
|
| 44 | 412-1006015 |
Вал распределительный Подробнее |
|
|
| 45 | 361890 |
Штифт 8х10 Подробнее |
|
|
| 46 | 362003 |
Контргайка болта коромысла Подробнее |
|
|
| 47 | 412-1007122 |
Винт регулировочный коромысла Подробнее |
|
|
| 48 | 412-1007100 |
Ось коромысел впускных клапанов с заглушками в сборе Подробнее |
|
|
| 49 | 412-1007033 |
Втулка клапана направляющая Подробнее |
|
|
| 50 | 412-1007080 |
Седло выпускного клапана вставное Подробнее |
|
|
| 51 | 412-1007082 |
Седло впускного клапана вставное Подробнее |
|
|
| 52 | 412-1007015-01 |
Клапан выпускной Подробнее |
|
|
| 53 | 412-1007010-01 |
Клапан впускной Подробнее |
|
