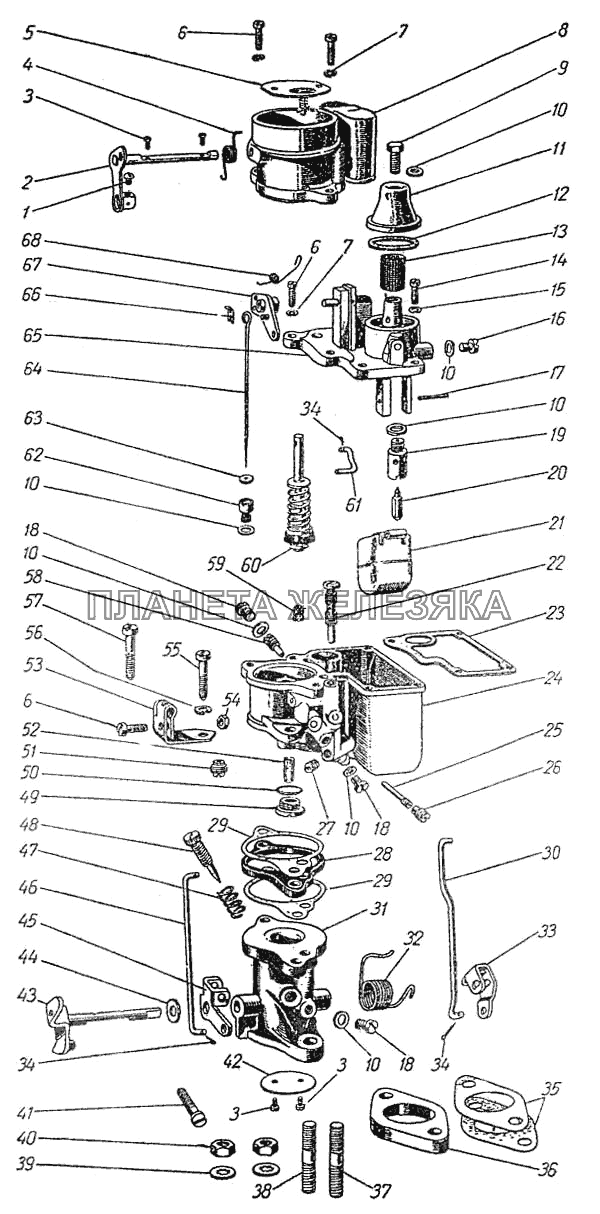

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 400-1107010 |
Карбюратор в сборе Подробнее |
|
||
| К-24-1107100 |
Корпус смесительной камеры в сборе Подробнее |
|
||
| К24-1107200 |
Корпус карбюратора в сборе Подробнее |
|
||
| К24-1107400 |
Корпус воздушной заслонки в сборе Подробнее |
|
||
| 1 | К24-Н00113 |
Винт оси воздушной заслонки Подробнее |
|
|
| 2 | К24-1107410 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 3 | Н00110 |
Винт крепления дроссельной и воздушной заслонок Подробнее |
|
|
| 4 | К24-1107402 |
Пружина рычага воздушной заслонки Подробнее |
|
|
| 5 | К24-1107420 |
Воздушная заслонка в сборе Подробнее |
|
|
| 6 | Н00111 |
Винт Подробнее |
|
|
| 7 | К24-Н00902 |
Шайба пружинная Подробнее |
|
|
| 8 | К24-1107401 |
Корпус воздушной заслонки Подробнее |
|
|
| 9 | К24-Н00604 |
Болт колпачка фильтра Подробнее |
|
|
| 10 | Н01701 |
Шайба Подробнее |
|
|
| 11 | К24-1107305 |
Колпачок фильтра Подробнее |
|
|
| 12 | К24-1107306 |
Прокладка колпачка фильтра Подробнее |
|
|
| 13 | К24-1107304 |
Фильтр Подробнее |
|
|
| 14 | К24-Н00116 |
Винт крепления корпуса воздушной заслонки Подробнее |
|
|
| 15 | К24-Н00901 |
Шайба пружинная Подробнее |
|
|
| 16 | К24-1107021 |
Пробка Подробнее |
|
|
| 17 | К24-1107303 |
Ось поплавка Подробнее |
|
|
| 18 | К24-Н001719 |
Винт (пробка) Подробнее |
|
|
| 19 | К24-117311-1 |
Корпус клапана подачи горючего Подробнее |
|
|
| 20 | К49-1107331 |
Клапан подачи горючего Подробнее |
|
|
| 21 | К24-1107320 |
Поплавок в сборе Подробнее |
|
|
| 22 | К24-1107280 |
Распылитель жиклера холостого хода Подробнее |
|
|
| 23 | К25-1107013 |
Прокладка крышки поплавковой камеры Подробнее |
|
|
| 24 | К24-1107201 |
Корпус карбюратора Подробнее |
|
|
| 25 | К24-1107203 |
Распылитель Подробнее |
|
|
| 26 | К24-1107202 |
Главный жиклер Подробнее |
|
|
| 27 | К24-1107205 |
Жиклер холостого хода Подробнее |
|
|
| 28 | К24-1107015 |
Прокладка термоизоляционная корпуса смесительной камеры Подробнее |
|
|
| 29 | К24-1107016 |
Прокладка корпуса смесительной камеры Подробнее |
|
|
| 30 | К24-1107017 |
Тяга рычага ускорительного насоса Подробнее |
|
|
| 31 | К-24-1107101 |
Корпус смесительной камеры Подробнее |
|
|
| 32 | К24-1107107 |
Пружина дросселя Подробнее |
|
|
| 33 | К24-1107106 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 34 | Н01106 |
Шплинт Подробнее |
|
|
| 35 | 400-1107015 |
Прокладка карбюратора Подробнее |
|
|
| 36 | 400-1107013 |
Прокладка карбюратора теплоизоляционная Подробнее |
|
|
| 37 | 216240-П2 |
Шпилька крепления карбюратора к впускной трубе Подробнее |
|
|
| 38 | 363013-П2 |
Шпилька крепления карбюратора к впускной трубе Подробнее |
|
|
| 39 | 252175-П2 |
Шайба пружинная плоская, с внутренним зубом Подробнее |
|
|
| 40 | 250503-П2 |
Гайка Подробнее |
|
|
| 41 | Н00118 |
Винт рычага привода минимального газа Подробнее |
|
|
| 42 | К-24-1107102 |
Дроссельная заслонка Подробнее |
|
|
| 43 | К-24-1107110 |
Ось дроссельной заслонки в сборе Подробнее |
|
|
| 44 | Н01047 |
Шайба оси дроссельной заслонки Подробнее |
|
|
| 45 | К24-1107105 |
Рычаг привода минимального газа Подробнее |
|
|
| 46 | К24-1107019 |
Тяга привода минимального газа Подробнее |
|
|
| 47 | К24-1107104 |
Пружина винта холостого хода Подробнее |
|
|
| 48 | К24-1107103 |
Винт холостого хода Подробнее |
|
|
| 49 | К24-1107208 |
Пробка канала обратного клапана Подробнее |
|
|
| 50 | Н01717 |
Шайба Подробнее |
|
|
| 51 | К24-1107270 |
Клапан обратный в сборе Подробнее |
|
|
| 52 | К14-1107207 |
Фильтр канала обратного клапана Подробнее |
|
|
| 53 | К24-1107012 |
Кронштейн Подробнее |
|
|
| 54 | К24-Н00807 |
Гайка Подробнее |
|
|
| 55 | Н00119 |
Винт Подробнее |
|
|
| 56 | Н00903 |
Шайба пружинная Подробнее |
|
|
| 57 | К24-Н00104 |
Винт Подробнее |
|
|
| 58 | К24-1107206 |
Жиклер ускорительного насоса Подробнее |
|
|
| 59 | К24-1107260 |
Клапан перепускной в сборе Подробнее |
|
|
| 60 | К24-1107210 |
Поршень ускорительного насоса в сборе Подробнее |
|
|
| 61 | К24-1107018 |
Тяга штока ускорительного насоса Подробнее |
|
|
| 62 | К24-1107204 |
Жиклер мощности Подробнее |
|
|
| 63 | К24-1107336 |
Шайба иглы жиклера мощности Подробнее |
|
|
| 64 | К24-1107335 |
Игла жиклера мощности Подробнее |
|
|
| 65 | К24-1107300 |
Крышка поплавковой камеры в сборе Подробнее |
|
|
| 66 | К24-1107337 |
Замок иглы жиклера мощности Подробнее |
|
|
| 67 | К24-1107330 |
Рычаг ускорительного насоса в сборе Подробнее |
|
|
| 68 | К24-1107334 |
Пружина иглы жиклера мощности Подробнее |
|
