| ← Механизм управления коробкой передач | Механизм переключения четырехступенчатой коробки передач → |

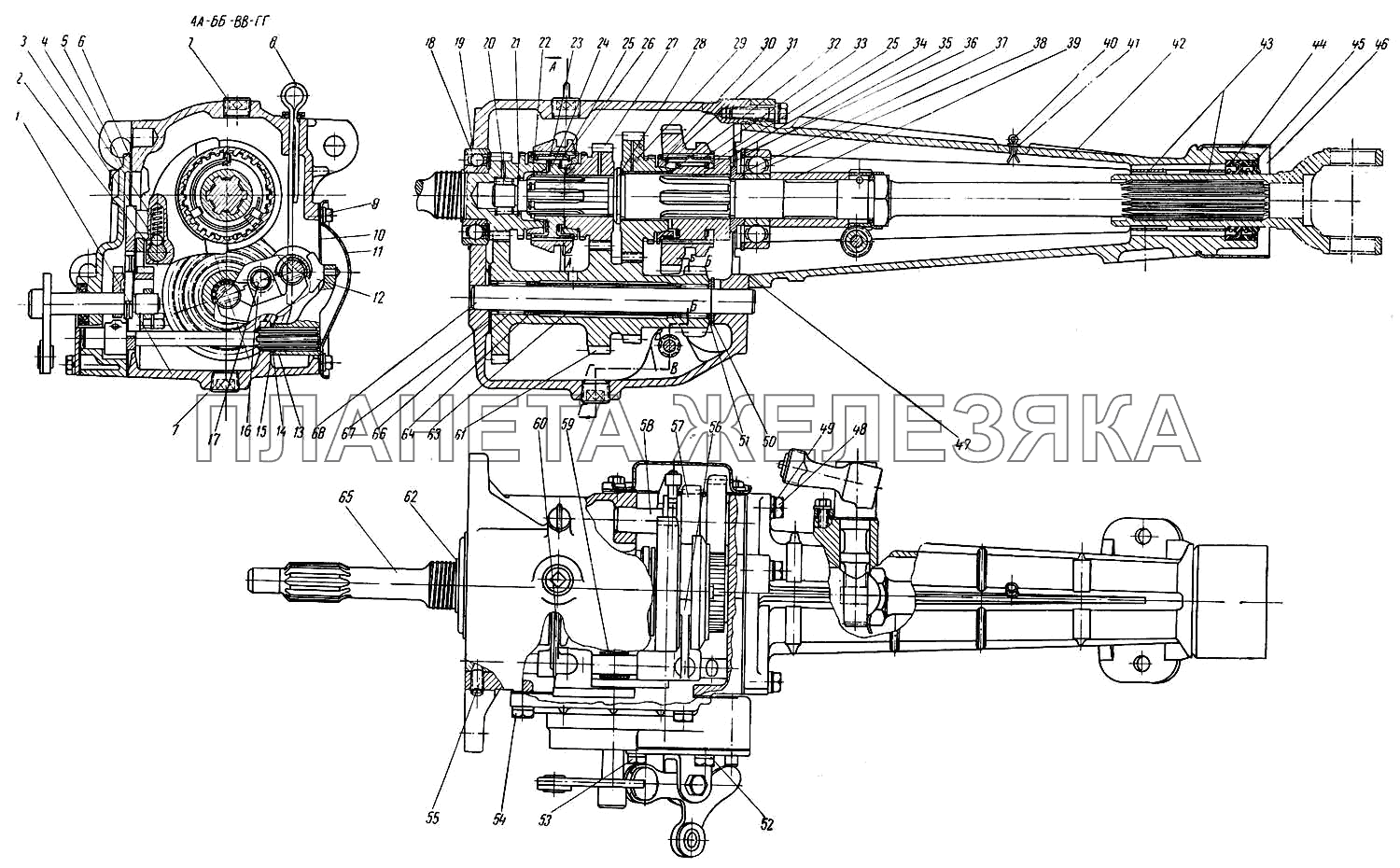

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201540-П15 |
Болт крепления коробки передач Подробнее |
|
||
| 201542-П15 |
Болт крепления верхней части картера сцепления к блоку цилиндров Подробнее |
|
||
| 252000-П |
Шайба сухаря вилки заднего хода Подробнее |
|
||
| 252154-П2 |
Шайба пружинная Подробнее |
|
||
| 252157-П2 |
Шайба пружинная Подробнее |
|
||
| 401-1701031 |
Подшипник первичного вала коробки передач, передний Подробнее |
|
||
| 401-1701061 |
Шайба блока шестерен промежуточного вала упорная, промежуточная Подробнее |
|
||
| 401-1701062 |
Шайба блока шестерен промежуточного вала упорная, промежуточная Подробнее |
|
||
| 402-1701229-А |
Грязеотражатель сальника вторичного вала коробки передач, Подробнее |
|
||
| 407-1700010 |
Коробка передач в сборе Подробнее |
|
||
| 407-1700018 |
Прокладка коробки передач передняя Подробнее |
|
||
| 407-1701084 |
Втулка блока промежуточных шестерен заднего хода в сборе Подробнее |
|
||
| 407-1701127 |
Шестерня второй передачи вторичного вала Подробнее |
|
||
| 407-1701130 |
Втулка шестерни второй передачи вторичного вала Подробнее |
|
||
| 407-1701202 |
Удлинитель картера коробки передач с втулкой в сборе Подробнее |
|
||
| 1 | 407-1701015 |
Картер коробки передач Подробнее |
|
|
| 2 | 407-1702061 |
Стержень вилок переключения передач Подробнее |
|
|
| 3 | 263011-П |
Шарик Подробнее |
|
|
| 4 | 400-1702042 |
Пружина фиксатора поводка переключения 2-й и 3-й передач Подробнее |
|
|
| 5 | 407-1702011 |
Крышка картера коробки передач боковая с механизмом переключения передач в сборе Подробнее |
|
|
| 6 | 407-1702014 |
Прокладка боковой крышки коробки передач Подробнее |
|
|
| 7 | 262519-П |
Пробка картера коробки передач Подробнее |
|
|
| 8 | 410-1701260 |
Указатель уровня масла в картере коробки передач в сборе Подробнее |
|
|
| 9 | 201417-П2 |
Болт крепления крыла к распорке крыла Подробнее |
|
|
| 10 | 407-1701251 |
Прокладка крышки люка Подробнее |
|
|
| 11 | 407-1701250 |
Крышка люка-блока промежуточных шестерен заднего хода Подробнее |
|
|
| 12 | 407-1702097 |
Сухарь вилки Подробнее |
|
|
| 13 | 407-1702095 |
Вилка переключения заднего хода Подробнее |
|
|
| 14 | 365117-П |
Шайба вилки переключения заднего хода волнистая Подробнее |
|
|
| 15 | 365064-П |
Шайба вилки переключения заднего хода, регулировочная Подробнее |
|
|
| 16 | 201460-П2 |
Болт крепления стопора Подробнее |
|
|
| 17 | 407-1701094 |
Стопор осей блока шестерен промежуточного вала и блока промежуточных шестерен Подробнее |
|
|
| 18 | 401-1701032 |
Подшипник первичного вала коробки передач задний 150206 Подробнее |
|
|
| 19 | 401-1701038 |
Кольцо заднего подшипника первичного вала коробки передач упорное Подробнее |
|
|
| 20 | 401-1701180 |
Ролик переднего подшипника вторичного вала Подробнее |
|
|
| 21 | 401-1701182 |
Кольцо сухаря запорное Подробнее |
|
|
| 22 | 401-1701158 |
Кольцо ступицы синхронизатора стопорное Подробнее |
|
|
| 23 | 407-1701172 |
Сухарь синхронизатора коробки передач Подробнее |
|
|
| 24 | 407-1701155 |
Ступица синхронизатора третьей и четвертой передач Подробнее |
|
|
| 25 | 407-1701170 |
Пружина синхронизатора Подробнее |
|
|
| 26 | 407-1701175 |
Муфта синхронизатора третьей и четвертой передач Подробнее |
|
|
| 27 | 407-1701131 |
Шестерня третьей передачи вторичного вала Подробнее |
|
|
| 28 | 407-1701105 |
Вал коробки передач вторичный Подробнее |
|
|
| 29 | 407-1701126 |
Шестерня второй передачи вторичного вала с втулкой в сборе Подробнее |
|
|
| 30 | 407-1701164 |
Кольцо синхронизатора блокирующее Подробнее |
|
|
| 31 | 407-1701112 |
Шестерня первой передачи вторичного вала Подробнее |
|
|
| 32 | 407-1701115 |
Шайба шестерни второй передачи и ступицы шестерни первой передачи коробки передач, распорная Подробнее |
|
|
| 33 | 407-1701171 |
Сухарь синхронизатора второй передачи Подробнее |
|
|
| 34 | 407-1701113 |
Ступица шестерни первой передачи вторичного вала Подробнее |
|
|
| 35 | 407-1701117 |
Шайба ступицы шестерни первой передачи упорная Подробнее |
|
|
| 36 | 410-1802129 |
Кольцо подшипника упорное ГАЗ-70-141104-Б Подробнее |
|
|
| 37 | 407-1701195 |
Втулка среднего подшипника вторичного вала распорная Подробнее |
|
|
| 38 | 410-1802050 |
Подшипник вторичного вала задний ГПЗ-305 Подробнее |
|
|
| 39 | 407-1701208 |
Втулка среднего подшипника вторичного вала и шестерни привода спидометра, упорная Подробнее |
|
|
 |
40 | 258038-П |
Шплинт разводной Подробнее |
|
| 41 | 252000-П |
Шайба сухаря вилки заднего хода Подробнее |
|
|
| 42 | 407-1701200 |
Удлинитель картера коробки передач в сборе Подробнее |
|
|
| 43 | 407-1701235 |
Втулка заднего подшипника вторичного вала Подробнее |
|
|
| 44 | 402-1701210 |
Сальник вторичного вала в сборе Подробнее |
|
|
| 45 | 400-2402052-А |
Сальник вторичного вала задний в сборе Подробнее |
|
|
| 46 | 402-1701228 |
Грязеотражатель удлинителя Подробнее |
|
|
| 47 | 407-1701203 |
Прокладка удлинителя Подробнее |
|
|
| 48 | 201460-П2 |
Болт крепления стопора Подробнее |
|
|
| 49 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 50 | 401-1701064 |
Шайба блока шестерен упорная задняя Подробнее |
|
|
| 51 | 401-1701059 |
Шайба блока шестерен промежуточная упорная Подробнее |
|
|
| 52 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 53 | 201468-П2 |
Болт крепления боковой крышки к картеру коробки передач, длинный Подробнее |
|
|
| 54 | 201457-П2 |
Болт крепления крышки распределительных шестерен к блоку длинный Подробнее |
|
|
| 55 | 364023-П2 |
Винт рычага управления, упорный Подробнее |
|
|
| 56 | 407-1702022 |
Вилка переключения первой и второй передач в сборе Подробнее |
|
|
| 57 | 407-1701080 |
Блок промежуточных шестерен заднего хода в сборе Подробнее |
|
|
| 58 | 407-1701092 |
Ось блока промежуточных шестерен заднего хода Подробнее |
|
|
| 59 | 407-1702062 |
Втулка стержня вилок переключения передач, распорная Подробнее |
|
|
| 60 | 407-1702028 |
Вилка переключения третьей и четвертой передач в сборе Подробнее |
|
|
| 61 | 407-1701050 |
Блок шестерен промежуточного вала Подробнее |
|
|
| 62 | 401-1701034 |
Кольцо заднего подшипника первичного вала коробки передач стопорное Подробнее |
|
|
| 63 | 407-1701058 |
Трубка блока шестерен промежуточного вала распорная Подробнее |
|
|
| 64 | 401-1701054 |
Кольцо упорное подшипника Подробнее |
|
|
| 65 | 407-1701030 |
Вал коробки передач первичный Подробнее |
|
|
| 66 | 401-1701052 |
Игла подшипника блока шестерен Подробнее |
|
|
| 67 | 401-1701060 |
Шайба упорная блока шестерен промежуточного вала коробки передач передняя Подробнее |
|
|
| 68 | 407-1701072 |
Ось блока шестерен промежуточного вала Подробнее |
|
